У сучасному будівництві використовують найрізноманітніші труби. Також існує великий вибір способів їх з’єднання в єдиний трубопровід. Деякі вимагають використання спеціального обладнання та навичок, з іншими може впоратися практично будь. У даній статті мова піде про те, як з’єднати дві труби.
З’єднуємо металеві труби

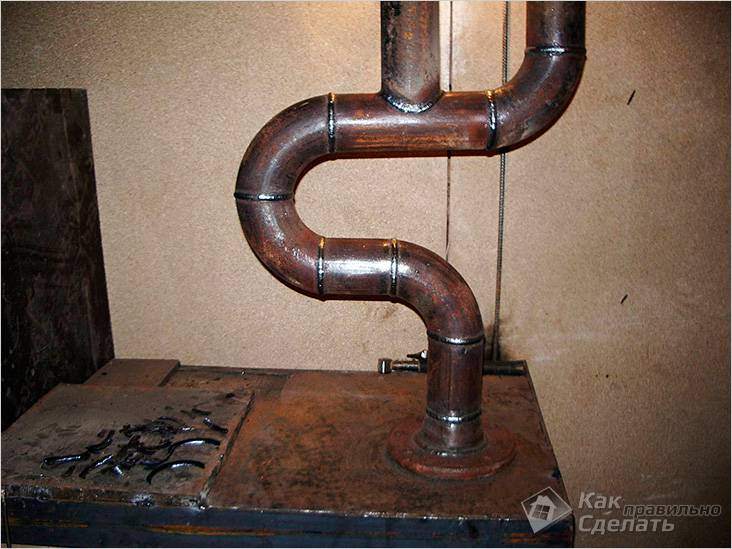

Зварювання металевих труб
Щоб з’єднати дві металеві труби можна використовувати два способи:
- зварювання;
- різьбове з’єднання.
Перший варіант останнім часом використовується все рідше. Справа в тому, що зварювання вимагає використання спеціального устаткування – зварювального апарату. Також такі роботи повинен проводити спеціально навчений фахівець.
Саме з’єднання може бути виконано з застосуванням різних методів:
- поперечний стикове;
- поздовжнє стикове;
- одностороннє кутове;
- двостороннє кутове;
- розтрубне внахлест і т. д.
Більшість з цих термінів знайоме тільки фахівцям. Тому якщо прийнято рішення з’єднувати трубопровід за допомогою електрозварювання, то краще викликати майстра. Самі місця стиків виходять міцними і надійними (за умови добре виконаної роботи).

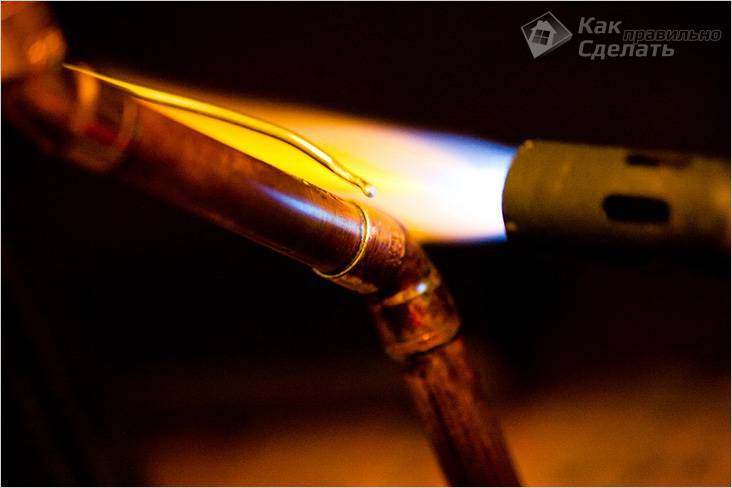

Пайка мідних труб
Якщо використовуються мідні труби, то застосовується метод пайки. Такі трубопроводи в основному використовуються в елітних будовах (мідь дуже дорого коштує). Тому тут без висококваліфікованого фахівця не обійтися, хоча, якщо прочитати статтю «Пайка мідних труб своїми руками», то можна спробувати.
Більш поширений спосіб – різьбове з’єднання. Таким методом зібрати будь-який трубопровід може кожен. При цьому зібрана конструкція може бути як прямолінійних, так і з поворотами і вигинами. Для цього на кінцях труб нарізається різьба і накручується спеціальна контргайка.

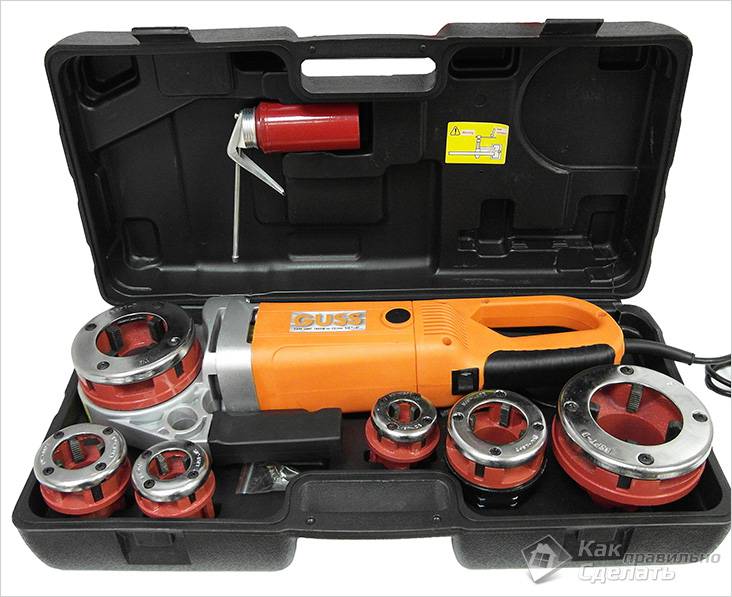

Нарізування різьби на трубі вручну
Різьблення може бути нарізана як в заводських умовах, так і в домашніх, тому що при монтажі трубопроводів часто доводиться обрізати труби, в цьому випадку нарізку можна виконати самостійно. Для цього, найбільш часто, використовують спеціальне пристосування – клуп. Це особливий, невеликий інструмент з високоміцного матеріалу. Наворачівая це пристрій на трубу, на ній нарізається різьба.

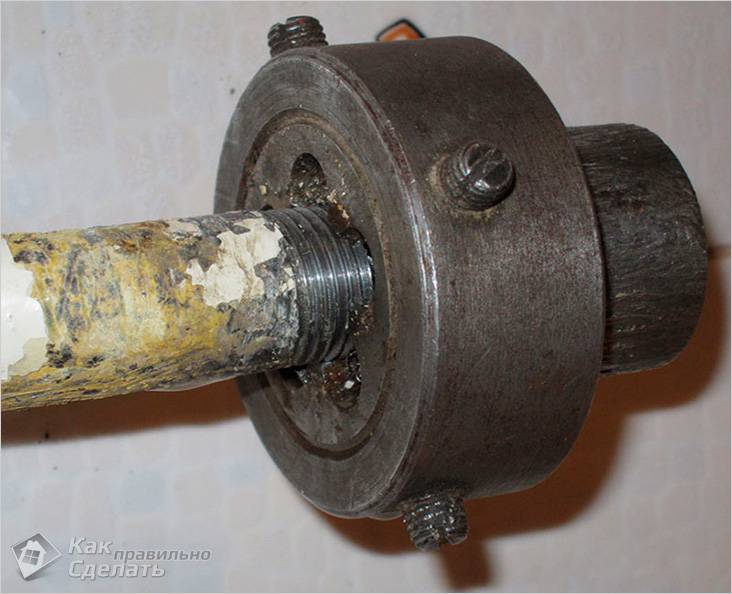

Клуп
Контргайка навертається на місце стиків труб. В результаті виходить міцне і надійне з’єднання. В якості ущільнюючого матеріалу використовують клоччя або фум-стрічку, намотану на різьбу.
Можна зустріти і з’єднання без використання гайок. У цьому випадку на різьбу намотується фум або клоччя і труби вкручуються в придбану сполучну муфту з внутрішнім різьбленням.

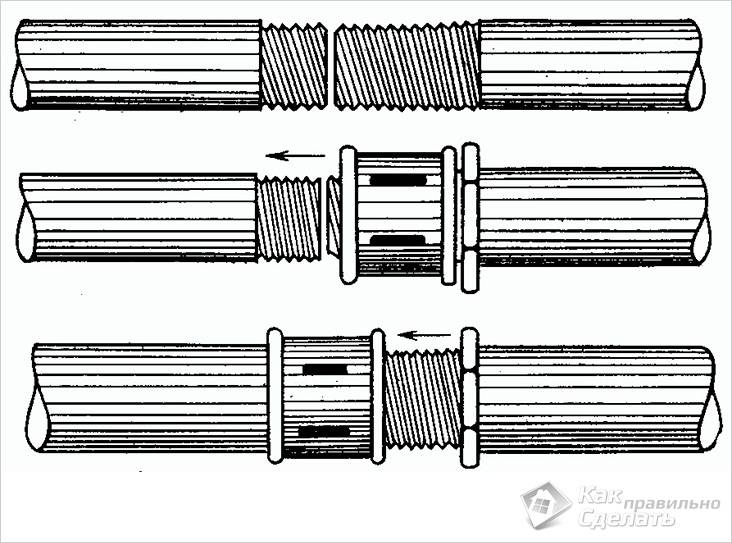

Схема монтажу трубопроводу на різьбовому з’єднанні
Серед переваг такого способу з’єднання двох труб можна назвати його простоту (всі роботи проводяться без зварювання), надійність і розбірний отриманого стику. А саме такі властивості і потрібні при створенні внутрішньоквартирних трубопроводів.
З’єднання труб з інших матеріалів

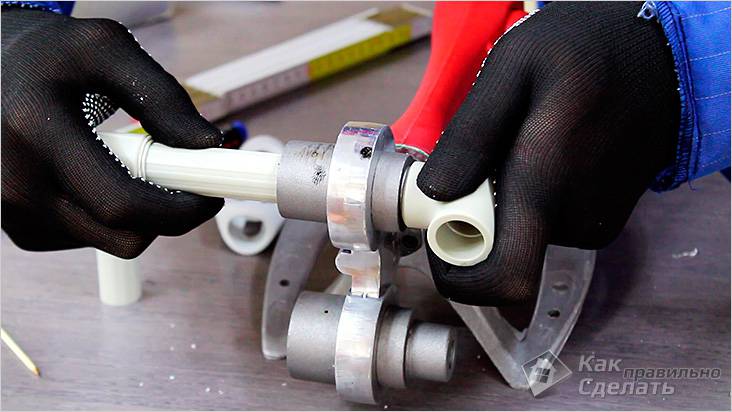

Пайка поліпропіленових труб
З’єднання двох труб виготовлених з ПНД і пластику також можна провести з використанням зварювання (в цьому випадку вона називається пайка) і з застосуванням фітингів.
При пайці використовують два методи:
- Встик.
- З використанням фітингів.
Перший варіант вимагає наявності спеціального обладнання і може бути виконаний висококваліфікованим фахівцем. Пайка встик використовується тільки при монтажі трубопроводів великого діаметру, тому при створенні побутових комунікація вона не застосовується. Паяння за допомогою сполучних елементів (електрозварних або спеціальних) можна проводити самостійно.

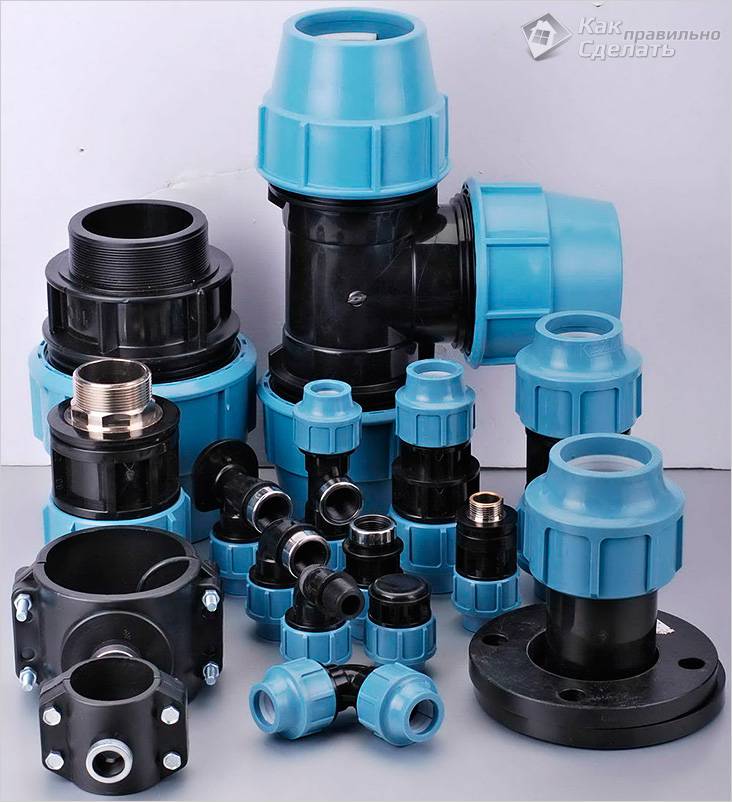

Фітинги компресійні
Але частіше всього використовують з’єднання без пайки. Для цього призначені спеціальні фітінги, такі як:
- компресійні;
- редукційні.
Перший варіант використовується при з’єднанні труб одного діаметру. При цьому самі труби можуть бути з різних матеріалів.

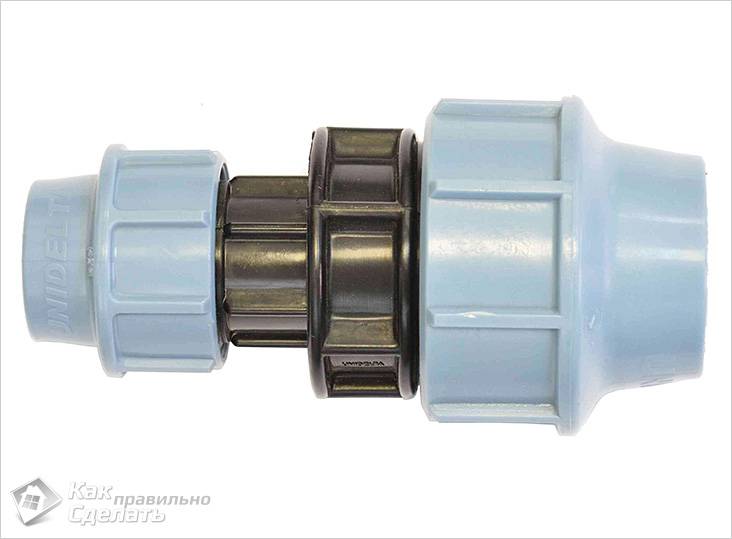

Редукційний фітінг
Редукційні фітинги застосовуються, коли потрібно приєднати трубопроводи з різним діаметром.
Принцип їх використання досить простий. На кожен кінець труби одягається фітінг. Потім, з використанням гайкового ключа, затягується гайка. В результаті виходить міцне і розбірні з’єднання.

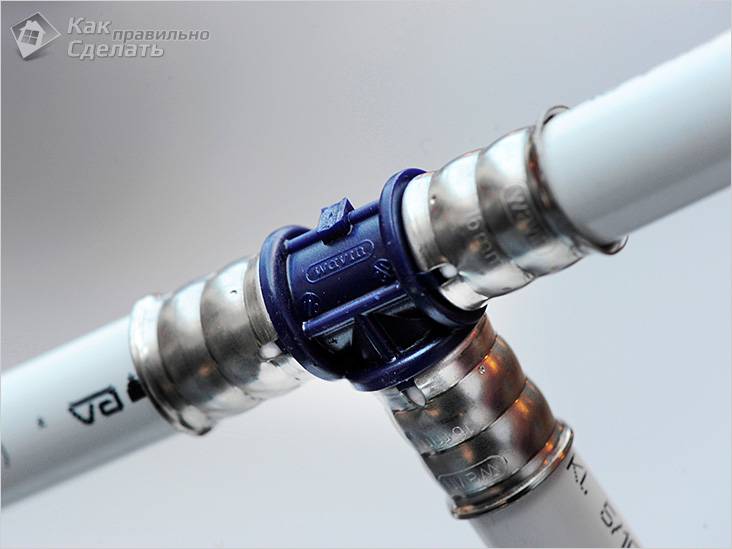

Прес-фітинги для металопластикових труб
Стиковка металопластикових труб проводиться двома способами:
- Компресійним роз’ємним фітингом. В процесі монтажу кінці фітинга вставляються в трубу. Вони мають гумові ущільнювачі, які надійно утримують їх усередині. Потім фітінг стягується цангою і фіксується контрольної гайкою. Таке з’єднання можна згодом розібрати.
- Прес-фітингом. Такий спосіб використовується рідше, так як стик виходить неразъемным. Хвостовики фітинга вставляються в трубу. Потім за допомогою спеціального пристрою проводиться обтиск гнучкої манжети. В результаті виходить міцне і надійне з’єднання.
Ознайомившись зі способами з’єднання труб, залишається вибрати виріб, з якою вам буде найзручніше працювати.
Відео
У цьому відео показано, як зварювати металеві труби електрозварюванням:
Подивіться, як здійснюється з’єднання пластикової труби з залізної:
