Як розрахувати розміри фундаменту

Розрахунок розмірів фундаменту під будинок – це кропітка робота, яка вимагає уваги, тому що від його правильності залежить якість надземної частини будинку. Як правило, існує стандартна система, її склали архітектори, вона досить проста і для будинків складної конструкції її не слід використовувати, так як можуть бути якісь розбіжності. Якщо ви хочете дізнатися, як все правильно зробити, читайте далі….

Основна задача кожного забудовника – це побудувати фундамент довговічний і надійний, а щоб він відповідав вимогам, підбирають відповідну геометрію. Щоб простіше було робити розрахунок, подивіться на готові фундаменти, які ідеально підходять під ваш архітекторський план. Варто звернути увагу на форму, якість і дефекти. Вони вкажуть вам на те, які були допущені помилки у момент зведення.

Параметри

Розрахунок стрічкового фундаменту

Після візуального ознайомлення можна сміливо приступати до повноцінного розрахунку, який включає в себе значення несучої здатності і деформацію ґрунту на ділянці, де буде зводитися фундамент. Для цього знадобиться знання математики і фізики.

Розрахунок несучої здатності не складний, важкий на деформацію – його слід проводити з професіоналами.

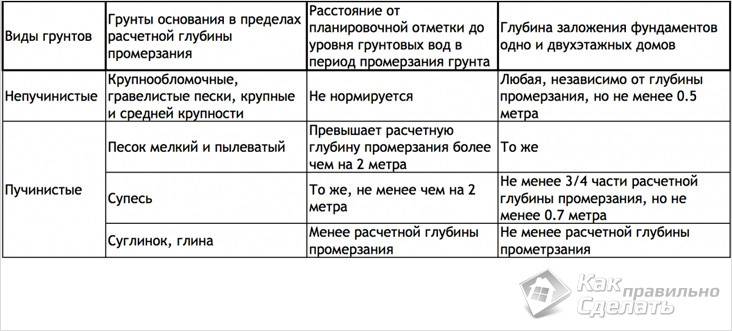

Розрахунок глибини закладення

Візьмемо, приміром, стрічковий фундамент. Будуть потрібні наступні дані:

Якість грунту.
Рівень протікання грунтових вод.
Відмітка промерзання грунту.
Зовнішня навантаження на покрівлю.
Архітекторський проект будинку.

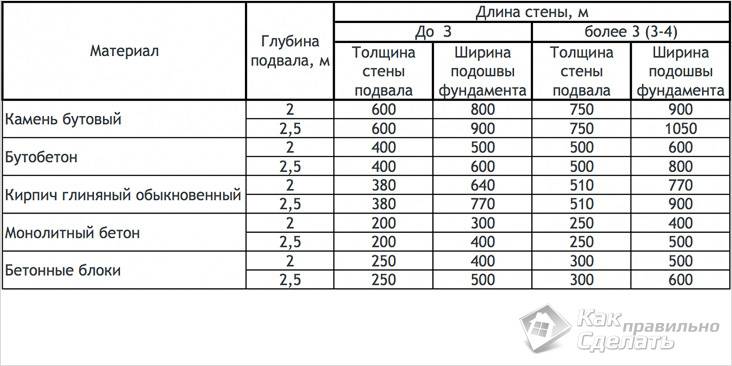

Рекомендовані пропорції

Маючи об’єктивні дані, можна приступати до поетапного розрахунку фундаменту.

Перший етап — це визначення ваги зовнішньої конструкції будинку, яка знаходиться над землею, включаючи додаткове навантаження від меблів, декоративного оздоблення і т. п., яка буде виробляти питомий тиск на підошовний грунт.

Другий етап — геометрія.

Третій етап – коригування.

Як визначити розміри фундаменту під будинок економ-класу?

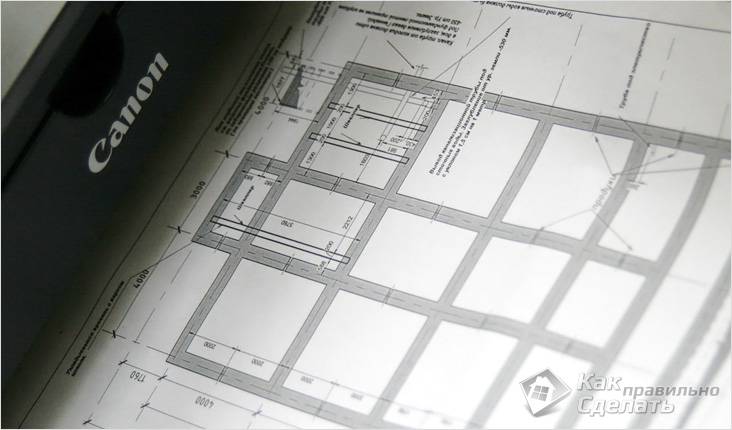

Проект фундаменту

Для даного типу будинку необхідно провести визначення:

питомої ваги зовнішньої конструкції, що знаходиться над підошвою фундаменту, при цьому слід враховувати вагу самого ґрунту;
цоколя, включаючи декоративну обробку, підлоги і плити перекриття;
стінових панелей, не враховуючи дверні та віконні прорізи;
перегородок з зовнішньої і зовнішньою обробкою. Аналогічний розрахунок проводиться безпосередньо зі стінами;
кроквяної системи і стельового перекриття, включаючи обробку і покрівельний матеріал;
сходових прольотів;
ізоляційного шару.

Вам знадобиться ватман, на ньому необхідно буде виконати ескіз всіх конструктивних елементів будинку. Ескіз повинен бути максимально схожою на справжню конструкцію. У завершенні начерків проводиться визначення обсягів конструкції за формулою – ДхВхШ=V. У випадку, якщо необхідно визначити обсяг складної конструкції, то необхідно фундамент поділити на частини і визначити їх обсяг за запропонованою формулою. Результат множиться на вагу матеріалу конструкції. В результаті чого буде відомий вага конструктивного елемента, його також необхідно визначити.

Щоб дізнатися вага матеріалу, потрібно отриманий вага за попередніми розрахунками помножити на коефіцієнт надійності за навантаженням.

Коефіцієнт надійності залежить від характеру навантаження.

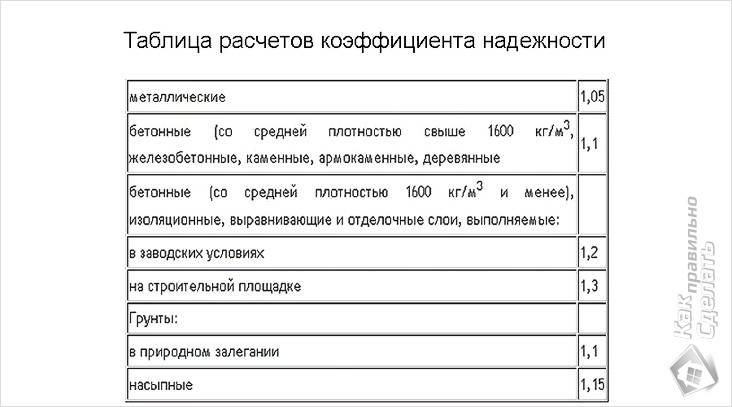

Розрахунок коефіцієнта надійності — таблиця

У завершенні підсумовування ваги всіх елементів конструкції повинен вийти вага всього будинку, на ескізі його позначають – «Рк». Вимір ваги будинку позначається в тоннах або кілограмах.

Визначення геометричних параметрів проводитися з урахуванням заглиблення фундаменту, параметрів плану, матеріалу, класифікація грунту, а також проектованої конструкції.
За підсумковими розрахунками складається схема і ескіз, де ширина конструкції залежить від категорії грунту. Варто зазначити, що ширина грунту незалежно від того, на якому грунті він влаштовується, не повинна бути менше 350 мм і менше ширини стін будинку.
Висота будинку залежить від величини занурення фундаменту в грунт.

Для визначення снігового навантаження на дах будинку використовується стандартна формула – Поправочний коефіцієнт Х на Рс, в результаті чого виходить уточнена снігове навантаження Рс*.
