Як правильно підключити УЗО

Якщо у вашій квартирі є велика кількість побутової техніки, тоді вам в обов’язковому порядку слід встановити такий апарат, як УЗО. Інакше вся побутова техніка буде перебувати під великою загрозою. У статті ми розглянемо як правильно підключити подібний пристрій і автомат в квартирі і приватному будинку, продемонструємо схеми, фото і відео інструкції.

Навіщо потрібен

Монтаж таких пристроїв необхідна з кількох причин. Головним чином він був розроблений для захисту. Чому? По-перше, УЗО захищає людей від ураження їх струмом, особливо в тих випадках, коли в електроустановці існують несправності. По-друге, пристрій спрацьовує і відключає струм через випадкового або помилкового зіткнення з струмоведучими частинами електроустановки, на випадок коли відбувається витік струму. І, в-третє, допускається займання електропроводки в разі замикання. Як видно з перерахованого, цей автомат насправді виконує найважливішу функцію.

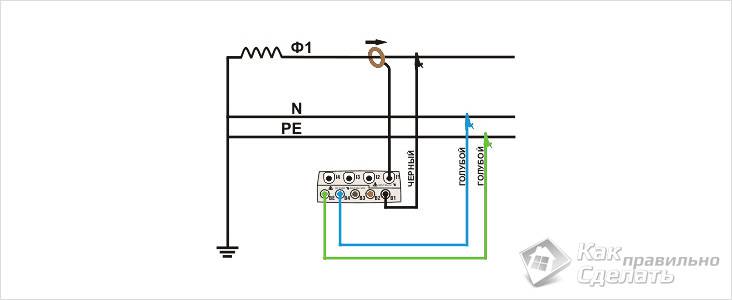

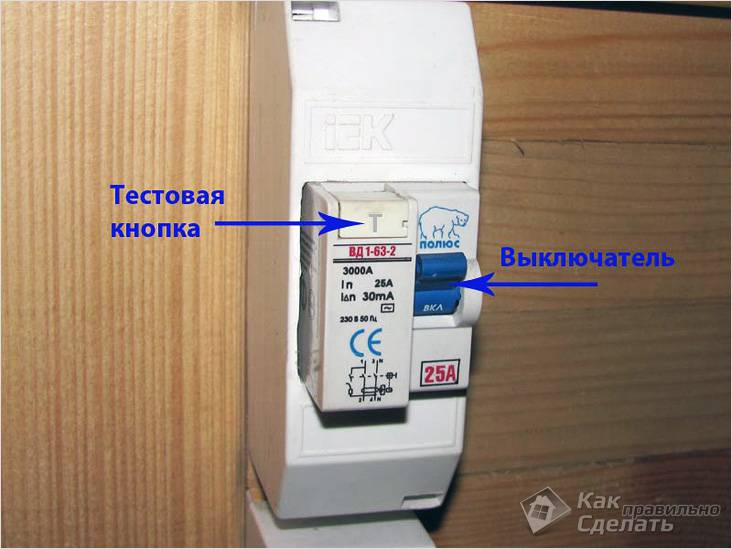

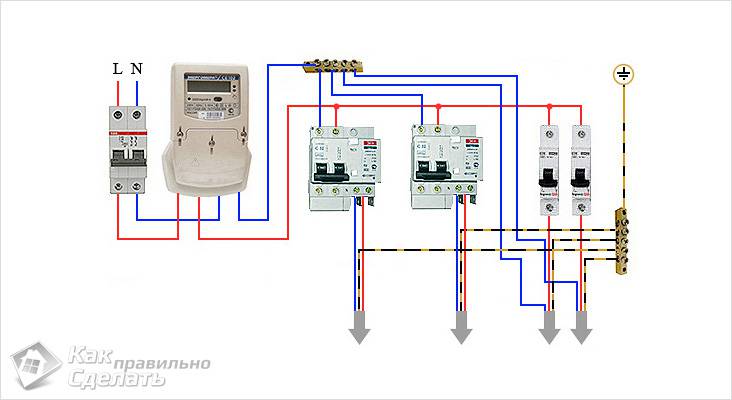

ПЗВ

Сьогодні можна зустріти диференціальні автомати, особливість яких полягає в об’єднанні автоматичного вимикача і ПЗВ. Їх перевага полягає в тому, що в щитку вони займають менше місця. У всіх випадках при підключенні всі контактні з’єднання повинні підводитися до нього не знизу, а тільки зверху. Одна з причин полягає в більш естетичний вигляд. Але існує куди більш вагома причина. Справа в тому, що УЗО здатний знижувати коефіцієнт корисної дії роботи всіх побутових предметів. Більш того, при ремонтних роботах електрик не заплутається, і йому не доведеться вивчати складні, заплутані схеми. Отже, тепер настав час розглянути варіанти підключення.

Методи підключення

Відомі чотири варіанти підключення:

Підключення двополюсного до однофазної мережі.
Підключення чотирьохполюсних до трифазної мережі із застосуванням нейтралі.
Підключення чотирьохполюсних до трифазної мережі без використання нейтралі.
Підключення чотирьохполюсних в однофазної мережі.

Розглянемо кожен випадок окремо.

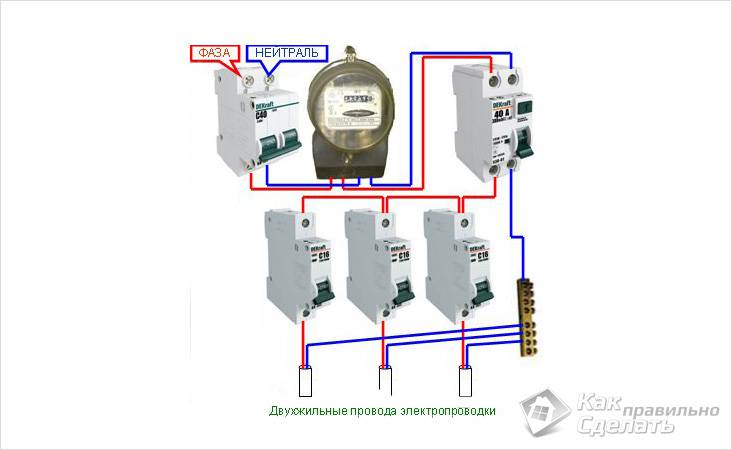

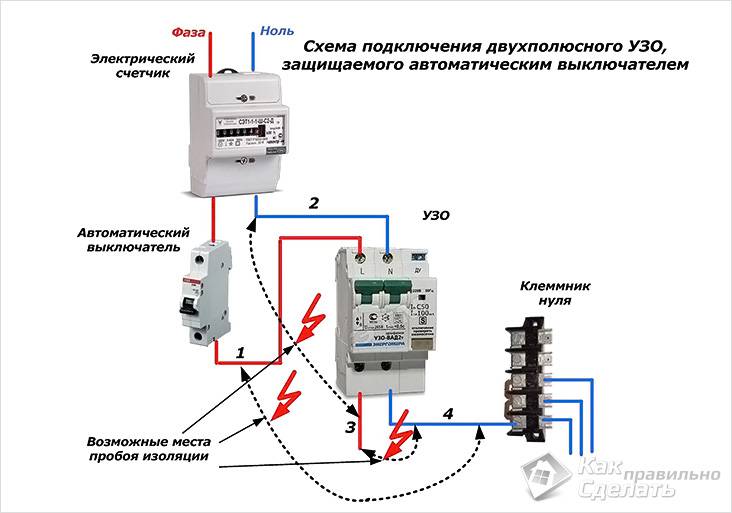

Підключення двополюсного ПЗВ до однофазної мережі

Двополюсний ПЗВ до однофазної мережі

Серед всіх перерахованих методів підключення, це, мабуть, найпоширеніша схема. При її підключенні відсутні складні звороти. Більш того, такий прилад можна підключити і самостійно. Для цього на корпусі або в паспорті необхідно дізнатися, де саме на автоматі розташовується нейтраль або нуль, а також фаза. Як правило, на автоматі вказані такі знаки 1,2 і N. 1 – передбачає приходить фазний провідник, 2 – вихідний фазний провідник і N позначає нуль або нейтраль.

Одна з головних умов підключення такого УЗО полягає в тому, що він встановлюється в усіх випадках після автоматичного вимикача! Така вимога дозволяє захищати електролічильник від збільшення струму.

Бували випадки, коли пристрій виходив з ладу. Чому? Вся справа в тому, що через нього пройшов струм, що перевищує його номінальний робочий струм. Щоб такого не було у вашому випадку, купуйте прилад з як можна з великим номінальним робочим струмом. Більш того, при підключенні важливо дотримувати правильну послідовність. Інакше в процесі його експлуатації можуть виникнути проблеми. Наприклад, якщо при підключенні переплутати клеми нуль з фазою, то прилад відразу вийде з ладу.

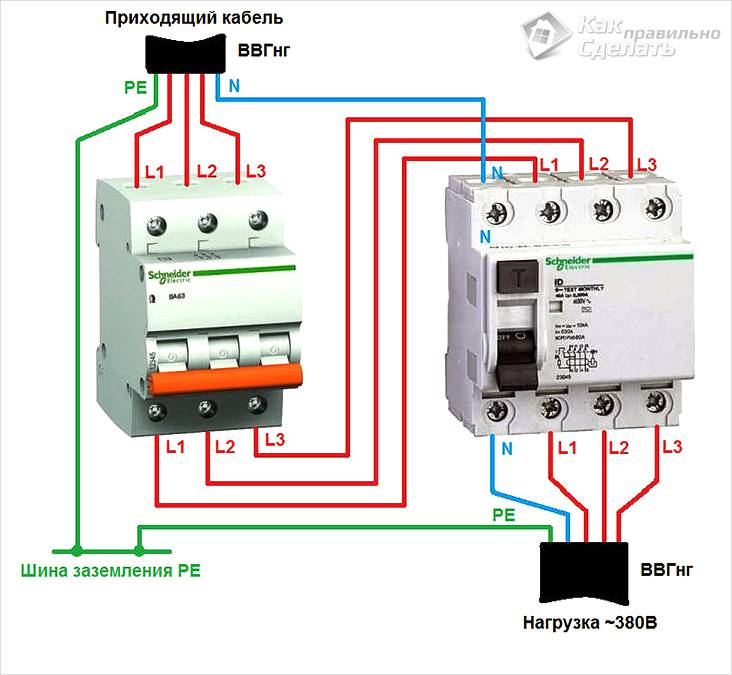

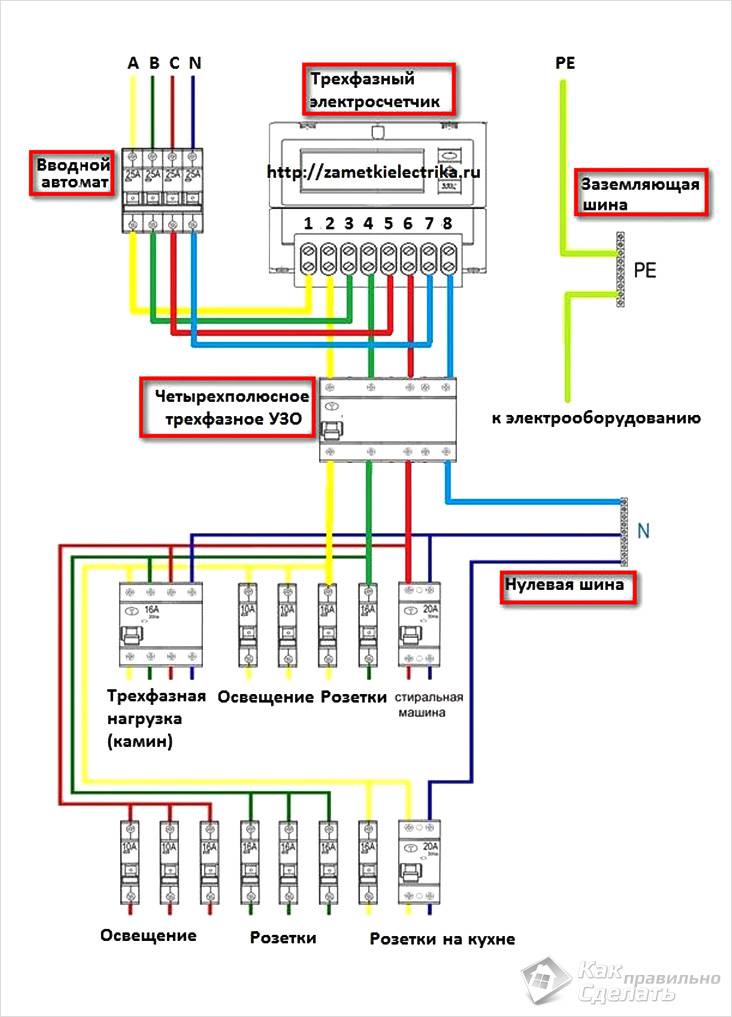

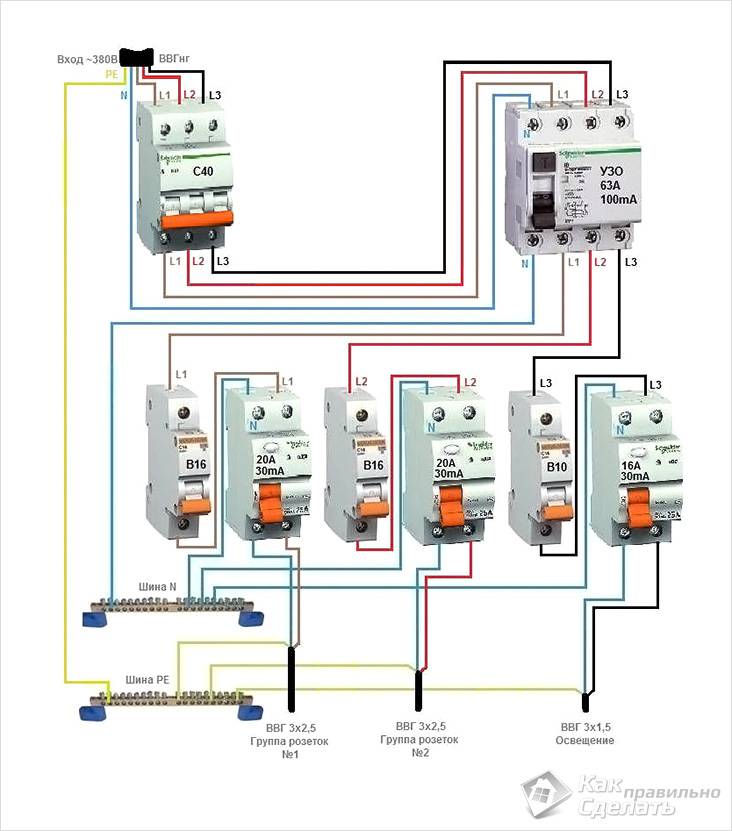

Підключення чотирьохполюсних ПЗВ до трифазної мережі із застосуванням нейтралі

Чотирьохполюсний УЗО трифазна мережа, нейтраль

Такий метод підключення також досить поширений. Принцип його підключення практично нічим не відрізняється від однофазної мережі. Тільки в цьому випадку монтується четырехполюсной УЗО. У ньому є чотири приходять дроти, які на автоматі позначаються А, В, С і нуль (N). Як правило, схема підключення вказана на корпусі автомата. Єдина відмінність може полягати в тому, що на чотирьохполюсному приладі нуль може перебувати з іншого боку. Найголовніше, правильно підключити виходи і входи.

Такі УЗО використовуються для захисту від пожежі електропроводки на великі струми витоку. Якщо використовувати його для захисту від ураження струмом людини, то рекомендується використовувати точку витоку, яка дорівнює від 10 до 30 мА.

Для самої ж захисту пристрою безпосередньо перед ним монтується автоматичний вимикач.

Підключати однофазні мережі краще всього за допомогою нульової шинки, яка монтується безпосередньо в щитку на DIN-рейку.

Також при підключенні вкрай важливо дотримуватися кольорове маркування проводу, а також підключення нульового і фазного провідника.

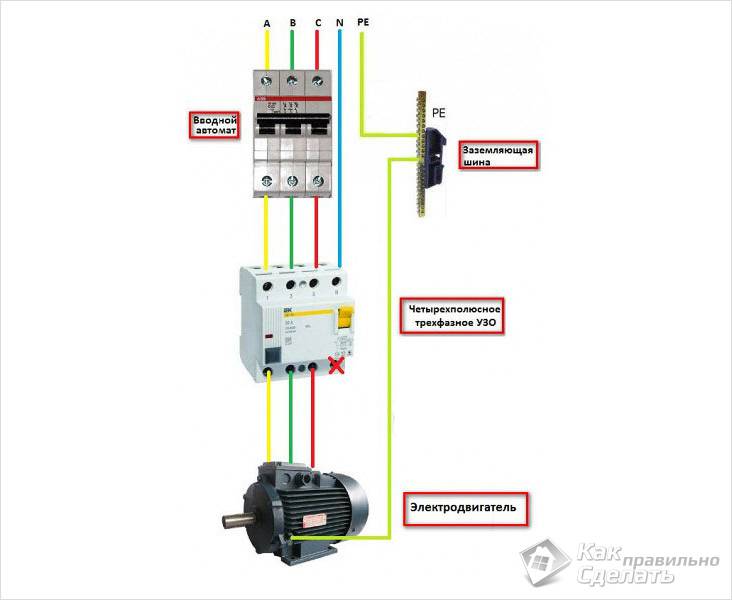

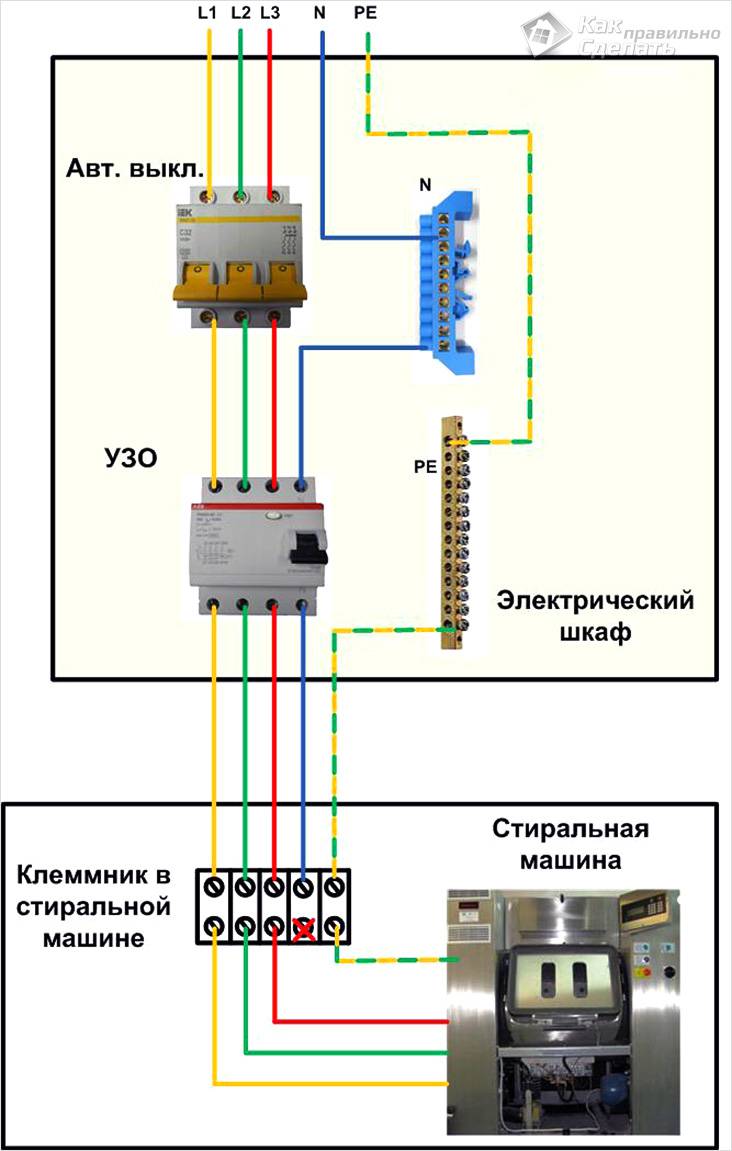

Підключення чотирьохполюсних ПЗВ до трифазної мережі без використання нейтралі

Підключення до трифазної мережі без нейтралі

Цю схему використовують у більшості випадків для підключення трифазних електродвигунів. Автомат відключить його від мережі, як тільки виникне невелике замикання обмоток. Для підключення трифазного двигуна необхідно три фази живлячої напруги, а саме А, В і С. Також потрібно захисний РЕ провідник, який буде служити в якості заземлення корпусу. В результаті немає сенсу купувати п’яти жильний кабель, а достатньо буде чотири жили.

Підключення чотирьохполюсних УЗО в однофазної мережі

Чотирьохполюсний УЗО однофазна мережа

Це використання можна сміливо назвати нераціональним і доцільним. Проте в деяких випадках це єдине вірне рішення. Наприклад, якщо в майбутньому ви плануєте розширити електропроводку, перевівши її на трифазну мережу або додати кілька однофазних мереж. Більш того, таку схему використовують у випадках тимчасового використання аварійної заміни несправного двополюсного УЗО. Підключення проходить досить просто. Для цього нуль і фаза підключається до відповідної клеми. При цьому підключення фазного провідника на клему виконується тільки в тому випадку, якщо приєднано в даний момент кнопка «Тест». Така клема розташовується поруч з нульовою.

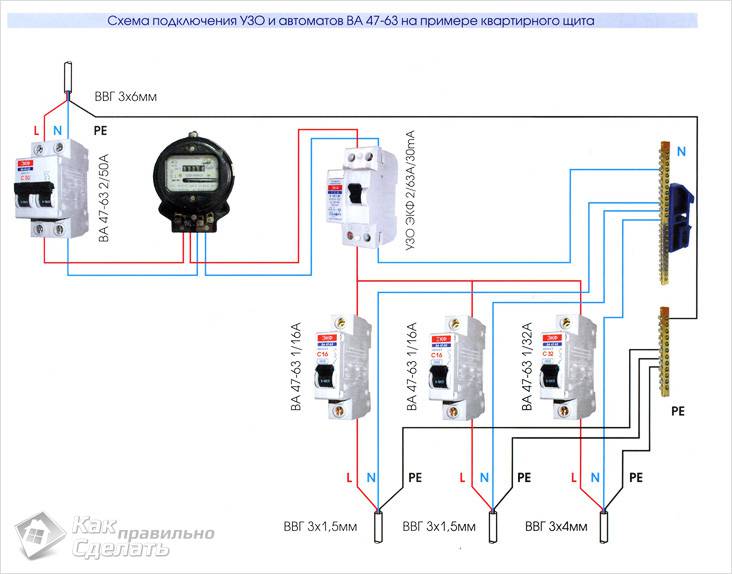

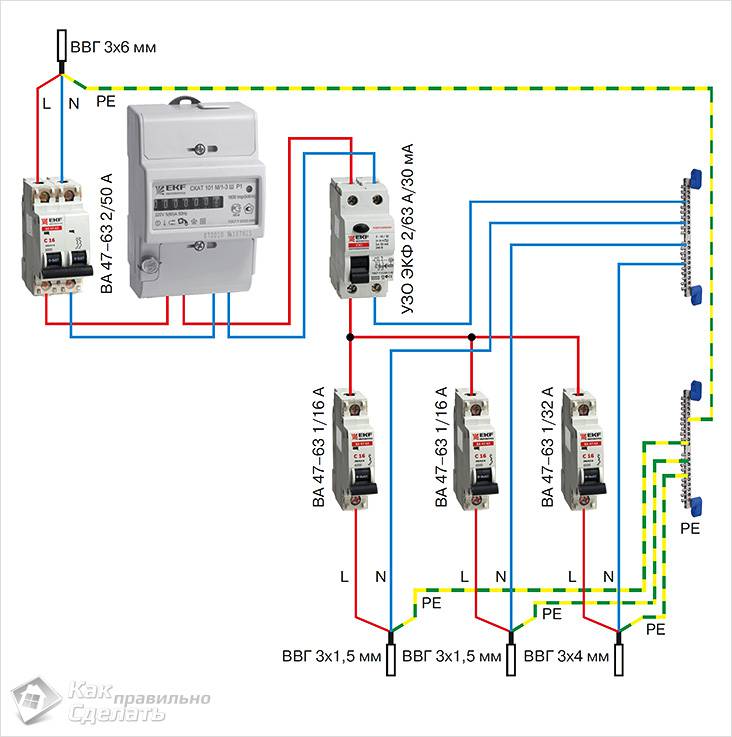

Підключення в квартирі і приватному будинку

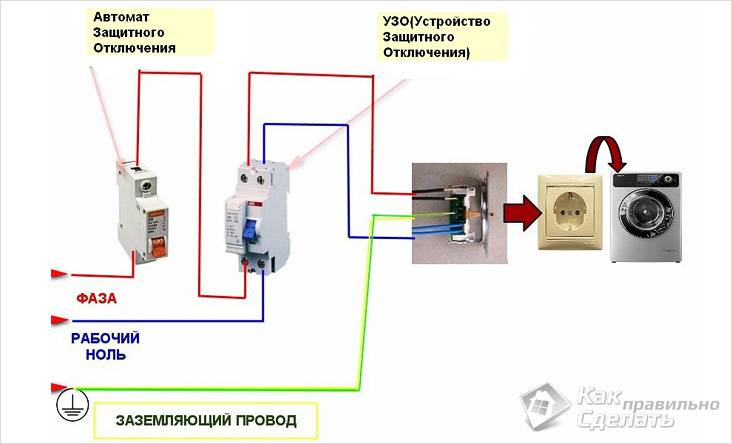

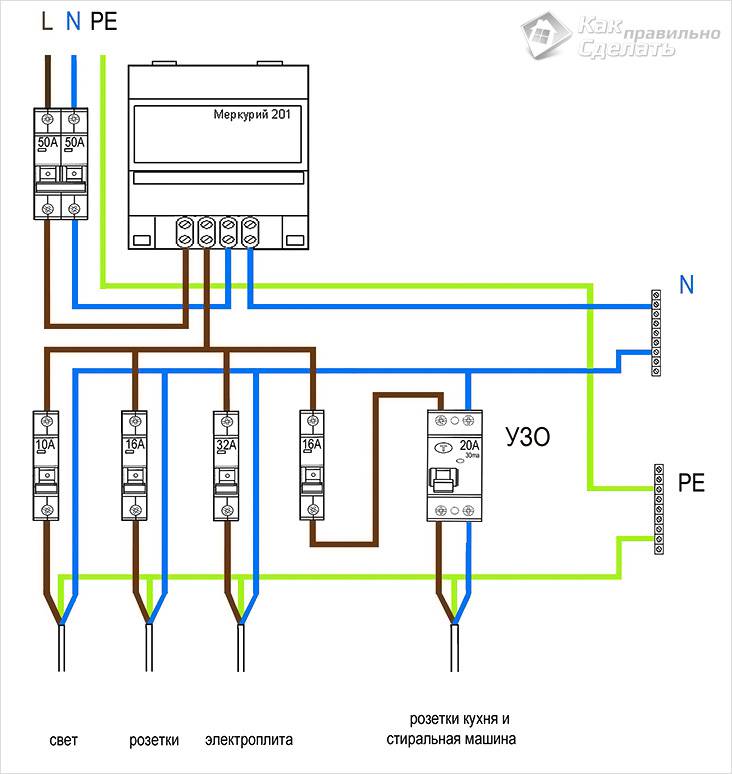

Для пральної машини

Схема підключення в квартирі виконується тільки за однофазної мережі. З цієї причини підключення виконується в наступному порядку:

Ввідний автомат.
Електролічильник.
УЗО 30 мА.
Проводка електромережі по квартирі.

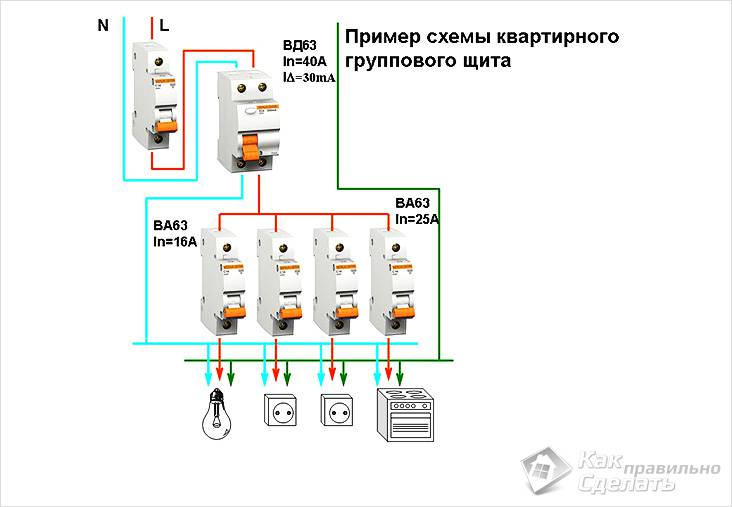

Підключення в квартирі

Якщо у вас в квартирі присутні силові споживачі електроенергії, наприклад, пральна машинка або електропіч, тоді рекомендується підключатися захисний пристрій УЗО додатково.

Вибір ПЗВ

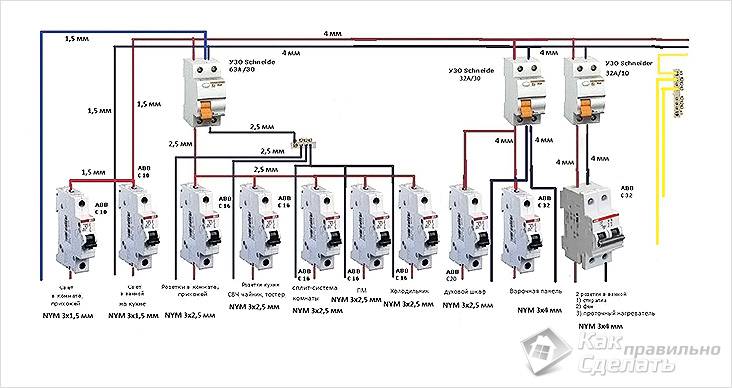

Що стосується підключення автомата в приватному будинку, то послідовність підключення наступна:

Ввідний автомат.
Електролічильник.
Автомат від 100 до 300 мА, вибір здійснюється залежно від кількості споживаного струму всієї побутової техніки.
Автомат для індивідуального споживання струму. Як правило, використовується від 10 до 30 мА.

Отже, ми розглянули з вами деякі особливості та відмінності підключення ПЗВ в тих чи інших обставинах. Найголовніше, пам’ятайте про те, що якщо у вас немає зовсім уявлення про цю систему, то краще не експериментуйте.
