Як паяти поліпропіленові труби

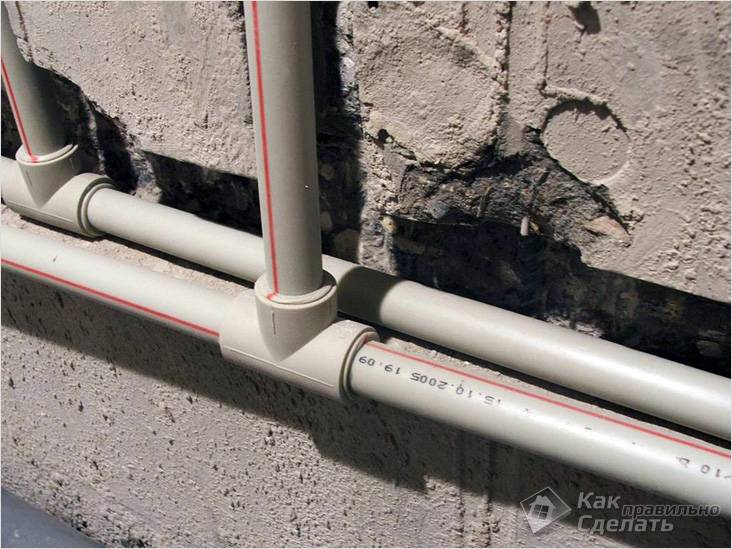

Поліпропіленові труби все частіше стали використовуватися при монтуванні систем опалення та водопостачання – не залежно від того, прокладається у вашому будинку новий трубопровід, або ремонтується стара система підведення тепла (води). Для виконання якісного монтажу трубопроводу з пропіленових труб зовсім не обов’язково бути кваліфікованим водопровідником. А ось пошук найбільш підходящого і надійного методу паяння, в даному випадку буде актуальним. Пропонуємо прямо зараз розглянути, як паяти поліпропіленові труби для опалення своїми руками, а також наочно побачити відео і фото інструкції.

Інструменти і пристосування

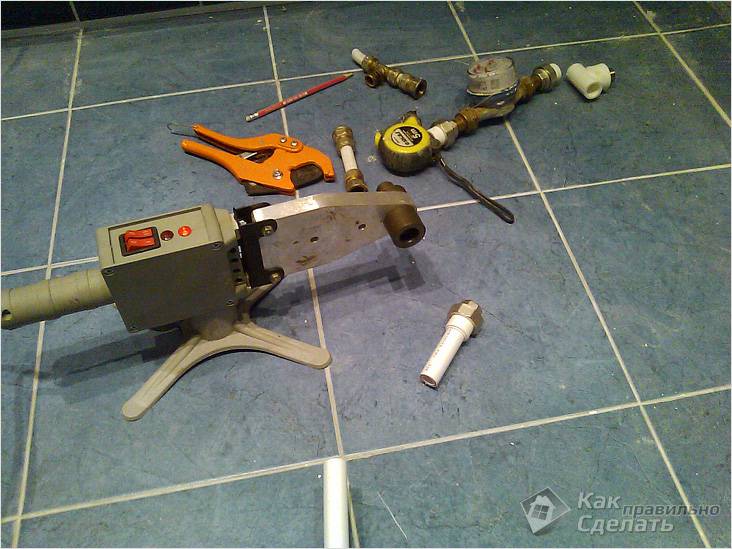

Інструменти для паяння

паяльник (апарат) для поліпропіленових труб. Найважливіший інструмент, але його не обов’язково купувати для проведення разових робіт в квартирі, можна просто взяти в оренду. Але для власника заміського будинку, та ще й з додатковими опалювальними будівлями на ділянці, такий апарат необхідно мати постійно.
тефлонові насадки для паяльника. Їх діаметр становить до 40 мм. Вибір діаметра залежить від конкретних конструктивних особливостей монтує системи водопостачання. З допомогою насадок виконується одночасне розплавлення зовнішніх і внутрішніх частин деталей, що з’єднуються (трійники, муфти або кута), які потім будуть з’єднані і сплавлені між собою.
засіб, призначений для знежирення труб;

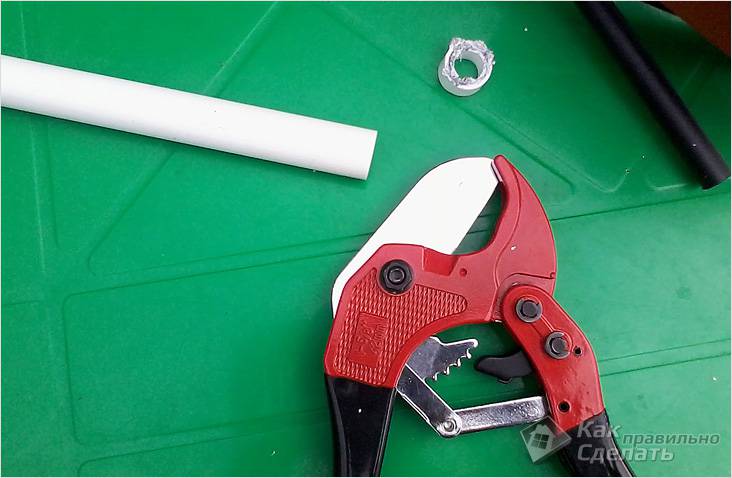

різак, який застосовується для різання поліетиленових труб;
лінійка;
косинець;
рулетка;
олівець (фломастер);
напилок;
ніж;
дрантя.

Види з’єднання

Види з’єднання труб

Основні види з’єднання поліпропіленових труб:

стикові – для паяння труб, діаметр яких понад 63 мм
розтрубні (муфтові) – для з’єднання труб, діаметр яких менше 63 мм

Розтрубна пайка застосовується для монтажу водопроводів в приватних будинках або лазнях, оскільки немає необхідності встановлювати труби діаметром більшим, ніж 50 мм. Поліпропіленові труби діаметром 40 (50) мм добре підходять для магістральних ліній. Для відвідних трубопроводів, наприклад, для підключення мийки до змішувача, ідеальною буде труба діаметром від 16 до 32 мм

Способи з’єднання

Розтрубна пайка. Труби діаметром ≤ 40 мм паяються з допомогою зварювального электроаппарата, має відповідні насадки. Для пайки труб діаметром ≥ 40 мм потрібен спеціальний апарат з пристосуваннями для центрування.
Стикова зварювання. Даний тип пайки застосовується у випадках, коли потрібно встик з’єднати труби діаметром ≥ 50 мм і стінкою ≥ 4 мм. При будівництві індивідуальних котеджів стикове зварювання використовується рідко.
Пайка сідел. Є різновидом стикового зварювання. В даному випадку до циліндричної поверхні труби припаюється спеціальне сідло з розтрубом під кутом 90. Після невеликої витримки звареного вузла свердлиться отвір в трубі через сідло. Після, до сідла паяется інша труба і в результаті у вас вийде деяка зварна сполучена конструкція, що нагадує букву «T».

Технологія паяння

Технологія пайки труб

Під час пайки всі ваші дії повинні бути швидкими, чіткими і без зайвої суєти. Якщо ви ще жодного разу не паяли поліпропіленові труби, то вам рекомендується спробувати виконати кілька тестових сполук. Як тільки відчуєте впевненість у самостійних діях, можете сміливо приступати до зварювання труб.

Правила:

На самому початку в насадку цілком вводиться розтруб фітинга, і лише потім труба. Після цих дій необхідно зробити необхідну витримку в часі.

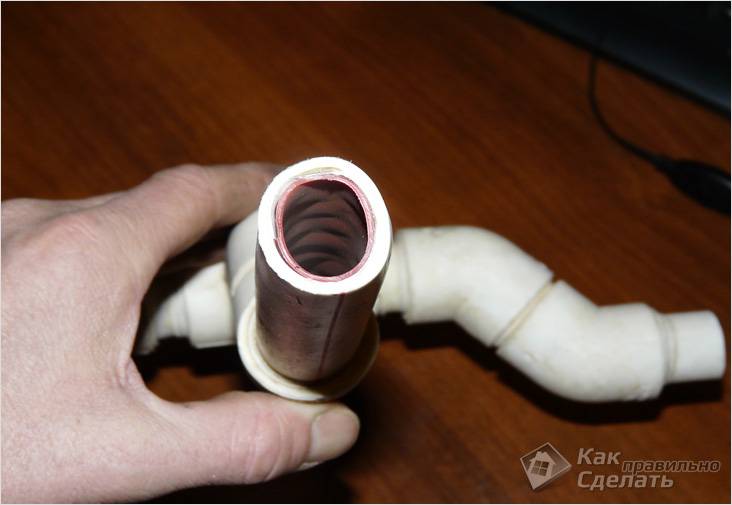

Найперше з’єднання потрібно перевірити на якість зварювання. Якщо ви побачили, що отвір перекрылось наплавленной масою поліпропілену, це означає, що глибину введеної частини труби слід зменшити на пару міліметрів.
Для труб більшого діаметру потрібно більше часу для їх підігрівання.
Не можна допускати перегріву труби і з’єднувача.

Процес пайки:

Монтаж труб

Від краю труби пропіленові олівцем (фломастером) необхідно нанести відмітку довжини расплавляемой частини (точка, до якої труба буде вводитися в насадку).
Якщо вам необхідно на іншому торці труби приварити ще один фітінг, який буде змінювати напрямок з’єднання (куточок або трійник), то на трубі слід ще раз відзначити місце розташування на фітингу допоміжного ребра. Якщо воно відсутнє, позначки наносять і на трубу, і на фітінг. Дані мітки будуть слугувати вказівниками точного місцезнаходження фітинга при з’єднанні – відносно поздовжньої осі труби і щодо його повороту на потрібну величину (наприклад, щоб розтруби обох фітингів лежали в одній площині або розташовувалися під кутом 90 один до одного).

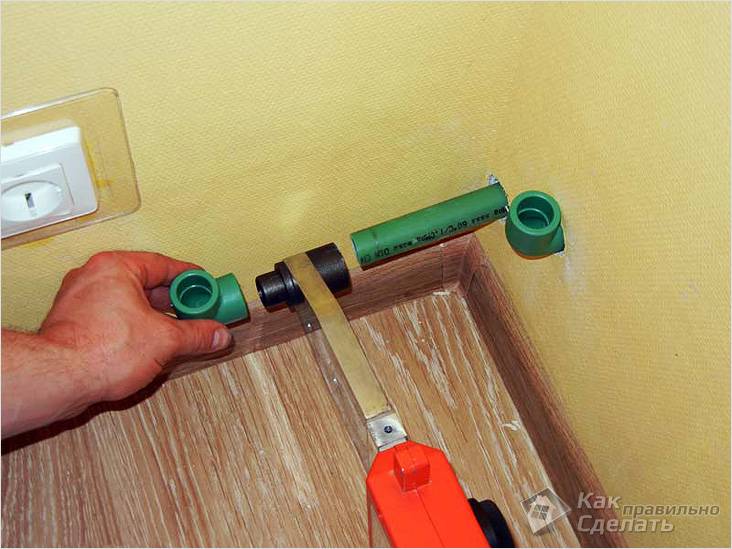

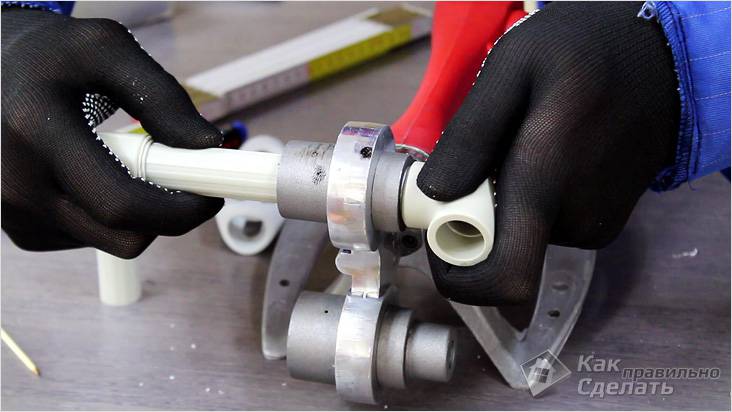

Далі в нагріту насадку спочатку вводиться розтруб фітинга, труба і робиться необхідна витримка. Обидві деталі плавно витягуються, швидко з’єднуються, сполучаються із заздалегідь нанесеними мітками, регулюються кути. Всі ці дії дуже важливо виконати швидко і акуратно протягом відведеного регламентом часу.

З’єднання з фітингом

Сполучаються елементи необхідно нерухомо зафіксувати на 25-30 секунд – після закінчення цього часу зварений вузол прийме своє остаточне положення (поліпропілен твердне).

Неприпустимо обертання навколо осі з’єднаних елементів. Тримати поліпропіленові елементи потрібно досить міцно, щоб уникнути випадкового поруху труби в з’єднувачі. Навіть невелике невдалий рух може стати передумовою того, що стик спаяних труб дасть текти. Необхідно витримати зварений вузол в природних умовах до повного затвердіння матеріалу. Інший вид охолодження, наприклад, водою або льодом – неприпустимий.

Якщо у вашій роботі виявився шлюб (наприклад, викривлення), то бракований фрагмент вирізається і на його місце встановлюється новий сайт (допустимо використання з’єднувальної муфти).
Наявність акуратного оплавленого кільця навколо торця труби і фітинга свідчить, що пайка виконана правильно.
Після закінчення пайки, необхідно витерти ганчір’ям насадки в нагрітому стані, видаливши при цьому забруднення, наплавлення і пригар.

Як бачите, особливо складного в зварюванні поліпропілену немає. Вам потрібно всього лише трохи потренуватися. Але для накопичення досвіду і набуття навичок доведеться пожертвувати невеликими фрагментами труби і вашим часом.
