Як підключити розетку із заземленням

У приватних будівлях і квартирах нової забудови, електропроводка яких виконана з використанням трижильній проводки, проблема заземлення, як правило, вирішується легко. Але як підключити розетку із заземленням в будинках старої забудови, відомо не всім.

У таких будинках електропроводка виконана у вигляді двопровідної лінії, з-за цього завдання дещо ускладнюється. Для її рішення вам потрібно провести ряд додаткових дій. Ці операції зводяться зазвичай до організації ще одного (заземлювальної) жили, протягнутій від квартирного щитка до заземленого під’їзного електричного щита.

Варіанти заземлення

Как подключить розетку с заземлениемМонтаж кабелю заземлюючого

При проведенні електромонтажних робіт, які дозволяють без проблем підключати до мережі розетку із заземленням, можливі наступні варіанти:

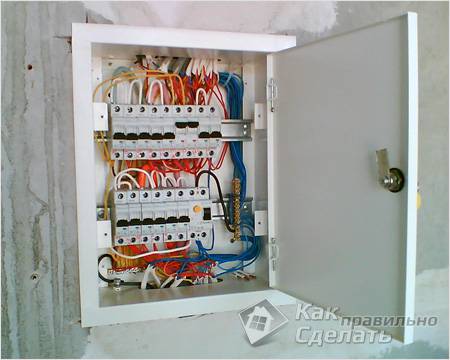

  • Как подключить розетку с заземлениемЕлектричний щиток Прокладання додаткової шини, виконаної з мідного дроту певного діаметра і простягнутою з приміщення до під’їзного розподільного щитка з вільними заземлюючими клемами.
  • Облаштування так званого «занулення», суть якого полягає в підключенні заземлюючого контакту розетки до «нульового» дроту. Фахівці-електрики вважають такий спосіб підключення більш кращим, оскільки в цьому випадку з’являється можливість використання в лінії пристроїв захисного відключення.

Ізоляція підводяться в квартиру проводів для зручності підключення виконана різним кольором. Провід заземлення у відповідності зі стандартом має ізоляцію змішаного жовто-зеленого кольору, в той час як фазний провід виконується зазвичай в коричневою або червоною оболонці. «Нульовий» ж провід в більшості випадків виконується в синій або блакитний ізоляції.

При наявності в квартирі розподільних коробок підключення може бути виконане безпосередньо до них (при наявності третьої заземлювальної жили, звичайно).

Порядок підключення

Как подключить розетку с заземлениемВиди розеток

Безпосередньо перед тим, як підключити подвійну розетку із заземленням, вам доведеться виконати наступні підготовчі операції:

  • зачистити кінці проводів, що підводять живлення до розетки;
  • видалити з монтованої вироби декоративну кришку;
  • послабити кріпильні болти на клемах, до яких згодом будуть підключатися жили електропроводки.

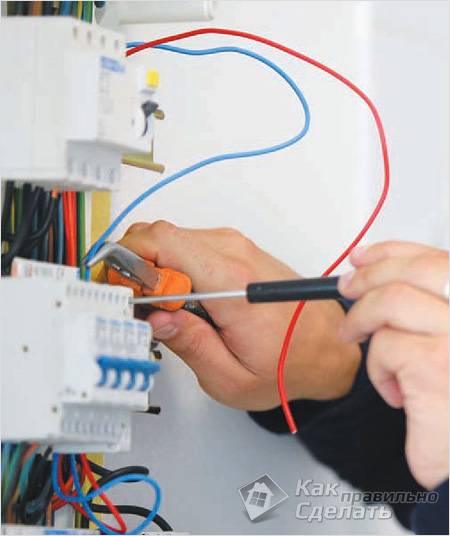

Как подключить розетку с заземлениемПідключення до розподільного щитка Подальші маніпуляції, пов’язані з підключенням розетки, зводяться, як правило, до наступних операцій:

  1. Кінці проводів, виведені з пластмасовою посадкової коробки, підводяться до контактів і заправляються у відповідні клемні отвори. Фазний і нульовий дроти ви можете підключати без урахування їх функціонального призначення (тобто їх можна міняти місцями). На відміну від них заземлюючий провідник повинен підключатися до клемників зі спеціальним позначенням, що представляє собою символ заземлення.
  2. Після підключення проводів корпус розетки без кришки кріпиться саморізами до монтажної пластиковій коробці (подрозетнику); при цьому живлять дроти акуратно заправляються в його корпус.
  3. Розеткові вироби старого зразка оснащені спеціальними лапками, які дозволяють фіксувати його корпус шляхом затягування гвинтів.
  4. Після закріплення розетки в подрозетнике слід ще раз перевірити затяжку болтів на клеммниках і тільки потім встановити на місце декоративну кришку.

На закінчення необхідно попередити вас про те, що перед проведенням всього комплексу заходів щодо підключення розетки, слід обов’язково зняти електроживлення зі всієї квартири. Таке відключення відбувається звичайно шляхом виключення відповідного автомата або викручування пробок.

Відео

У наступному відео можна побачити, як на професійному рівні встановлюється розетка з заземленням:

Фото

Как подключить розетку с заземлениемВстановлена розетка з заземленням

Как подключить розетку с заземлениемМонтаж розетки з заземленням

Как подключить розетку с заземлениемВстановлення розетки

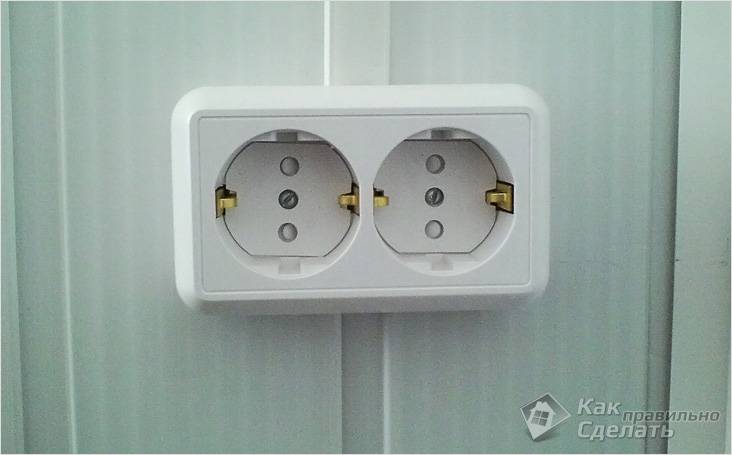

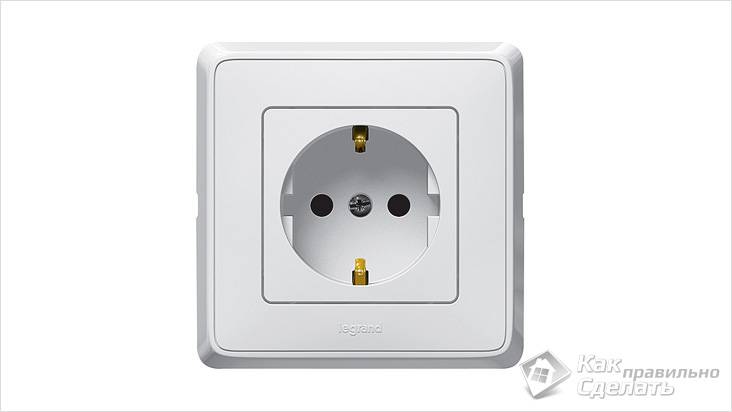

Как подключить розетку с заземлениемРозетка з заземленням

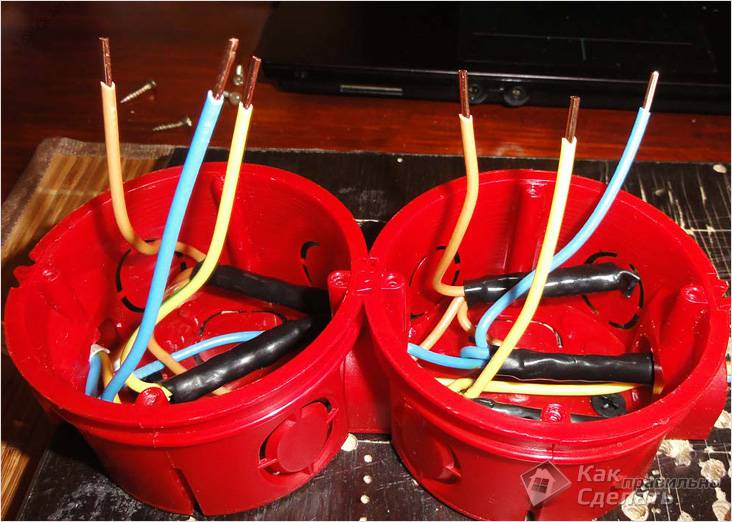

Как подключить розетку с заземлениемПідрозетники

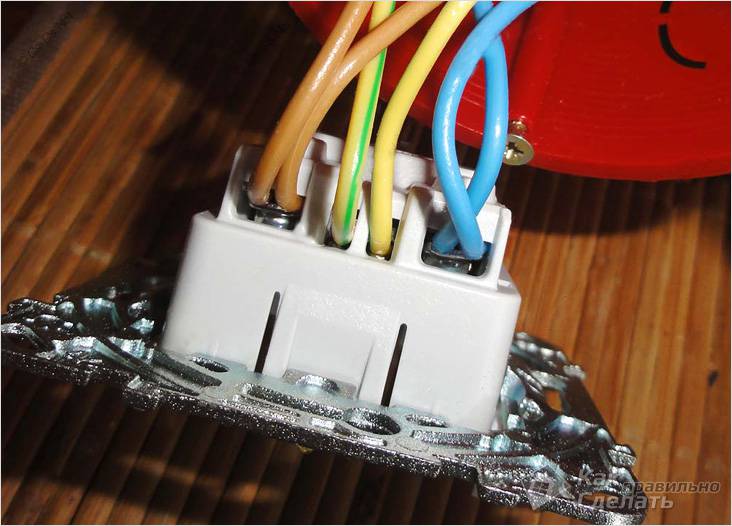

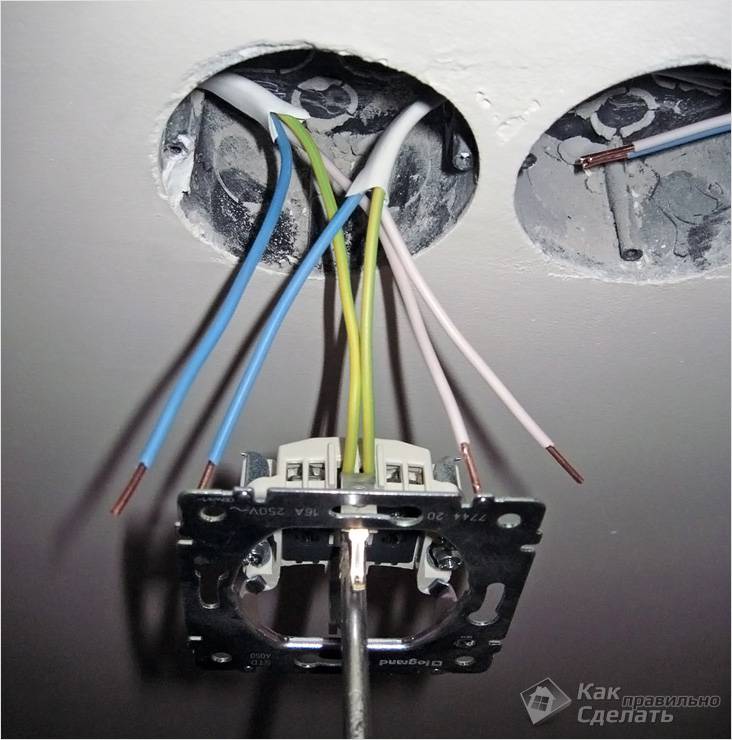

Как подключить розетку с заземлениемПідключений заземлюючий провід

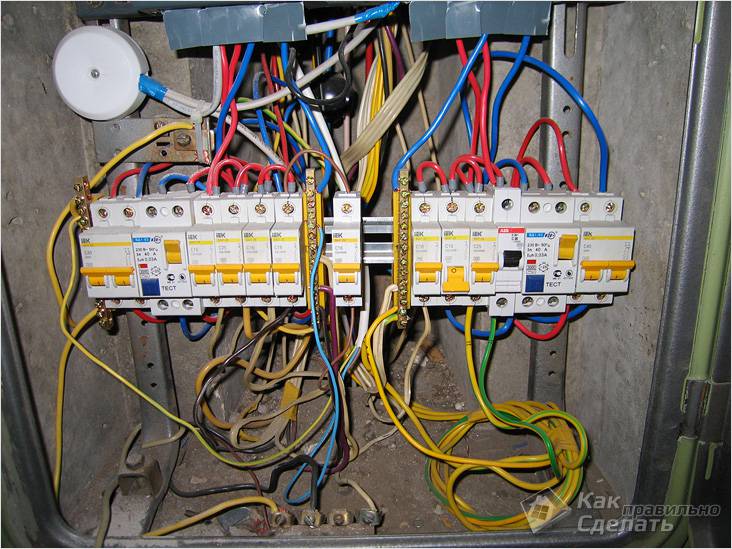

Как подключить розетку с заземлениемПідключення заземлюючого проводу до щитка

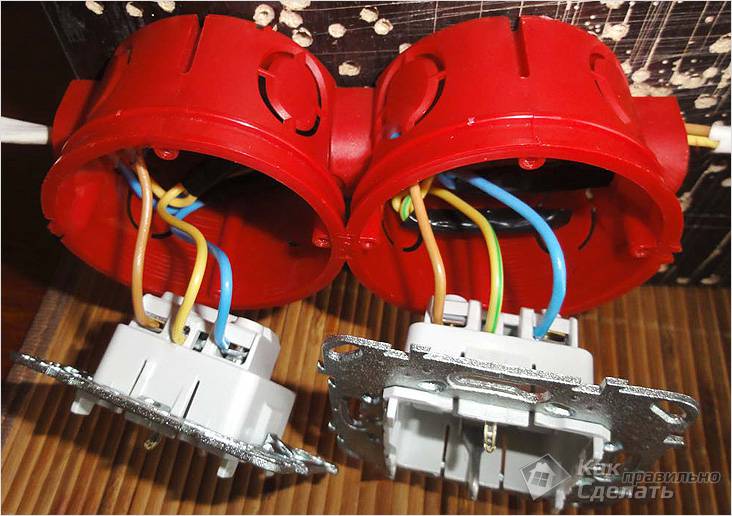

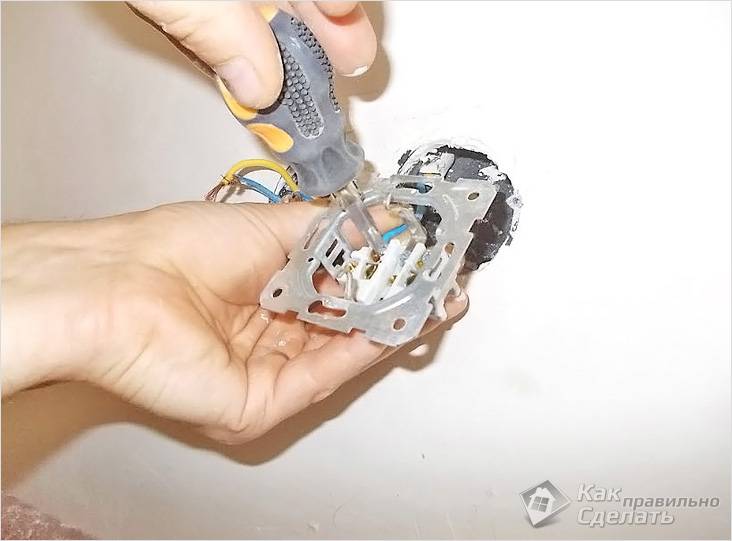

Как подключить розетку с заземлениемМонтаж розеток

Схеми

Запропоновані нами схеми допоможуть вам грамотно під’єднати розетку із заземленням:

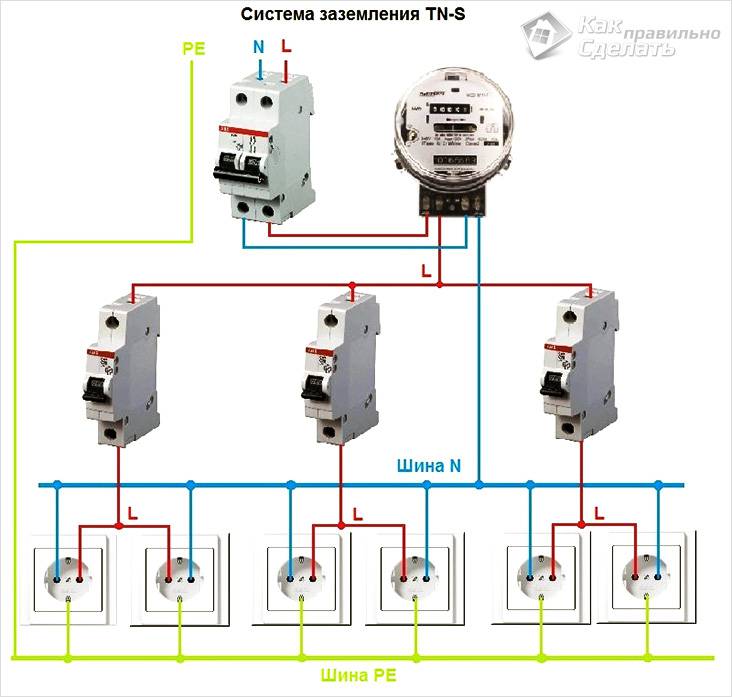

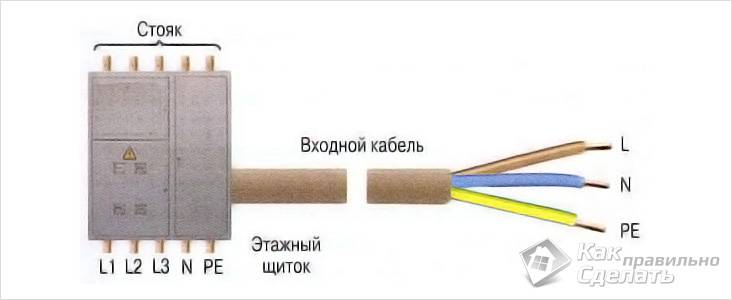

Как подключить розетку с заземлениемСистема заземлення

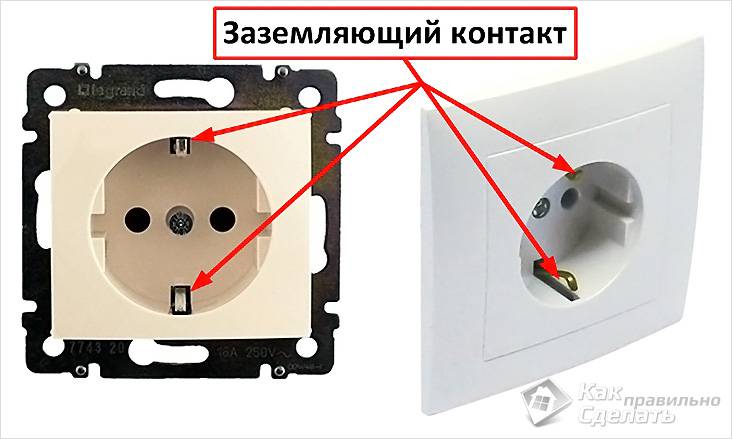

Как подключить розетку с заземлениемЗаземлюючий контакт

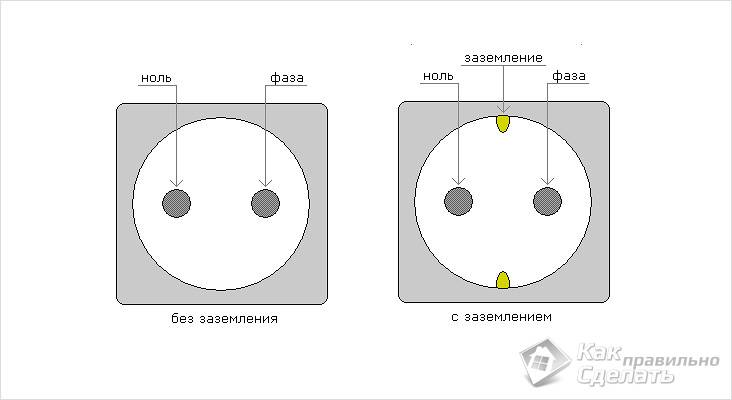

Как подключить розетку с заземлениемСхема розетки з заземленням

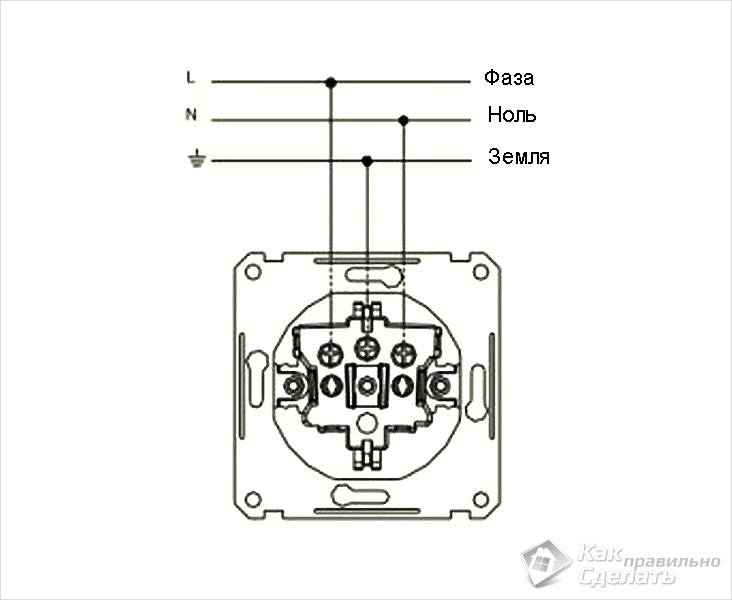

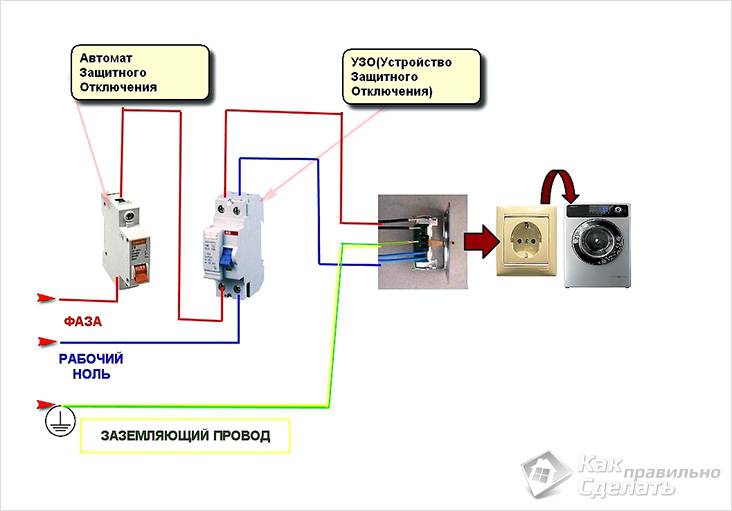

Как подключить розетку с заземлениемСхема підключення

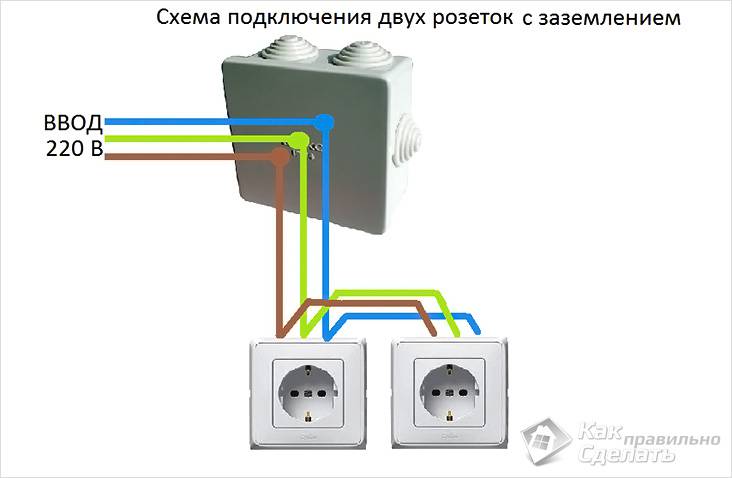

Как подключить розетку с заземлениемСхема підключення двох розеток із заземленням

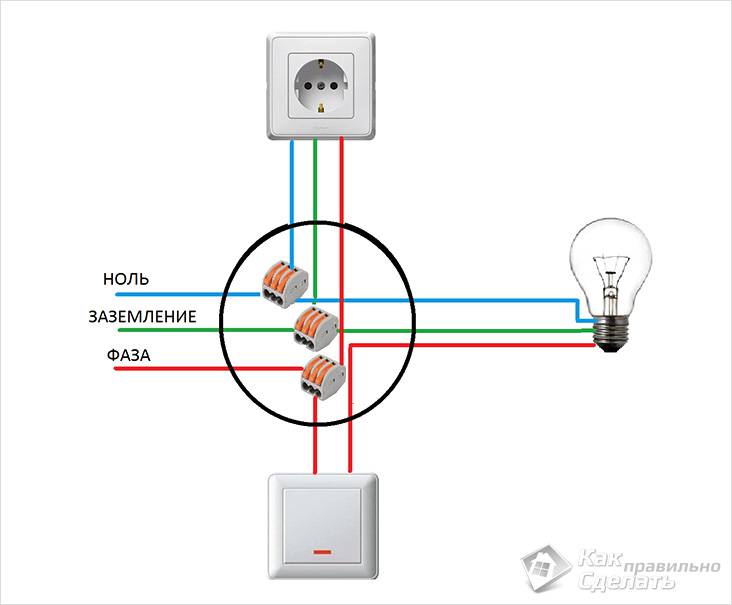

Как подключить розетку с заземлениемБлок з розетки і вимикача

Как подключить розетку с заземлением

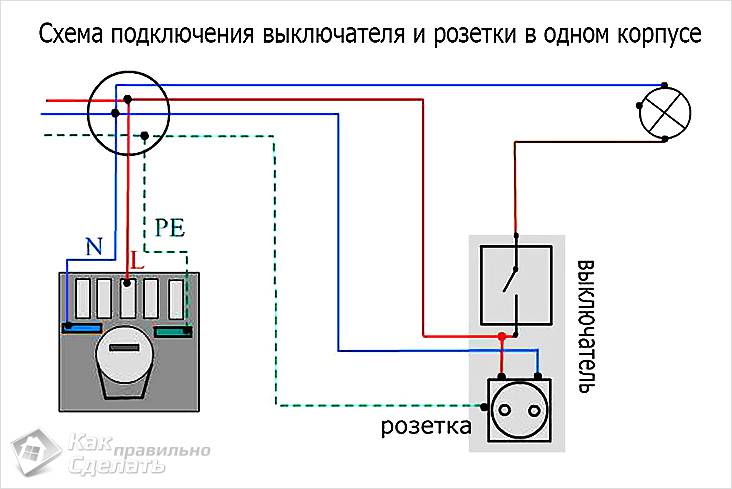

Как подключить розетку с заземлениемПідключення вимикача і розетки в одному корпусі

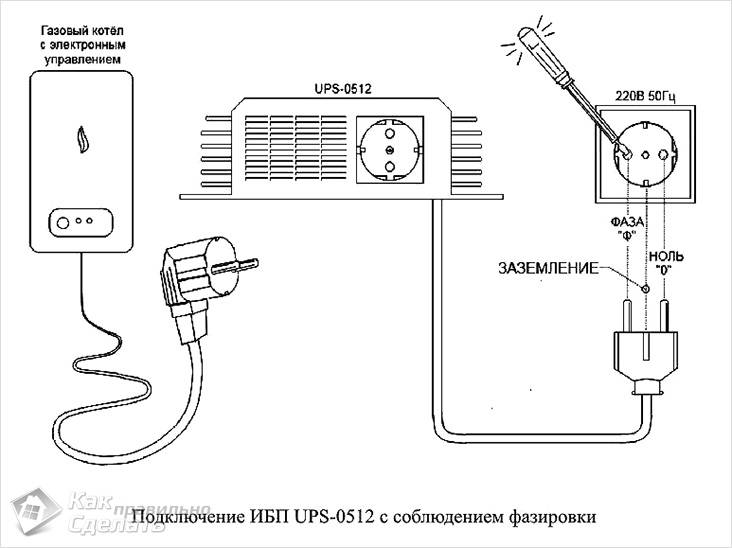

Как подключить розетку с заземлениемПідключення з фазіровкой

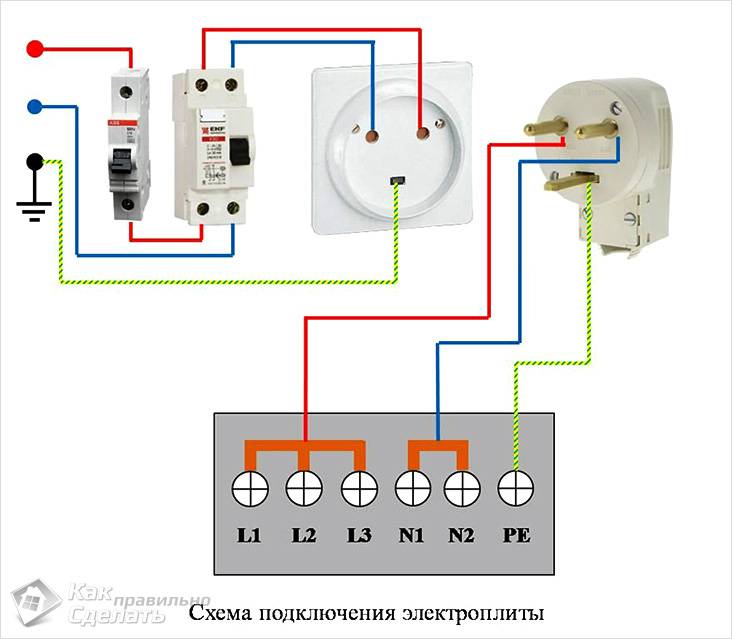

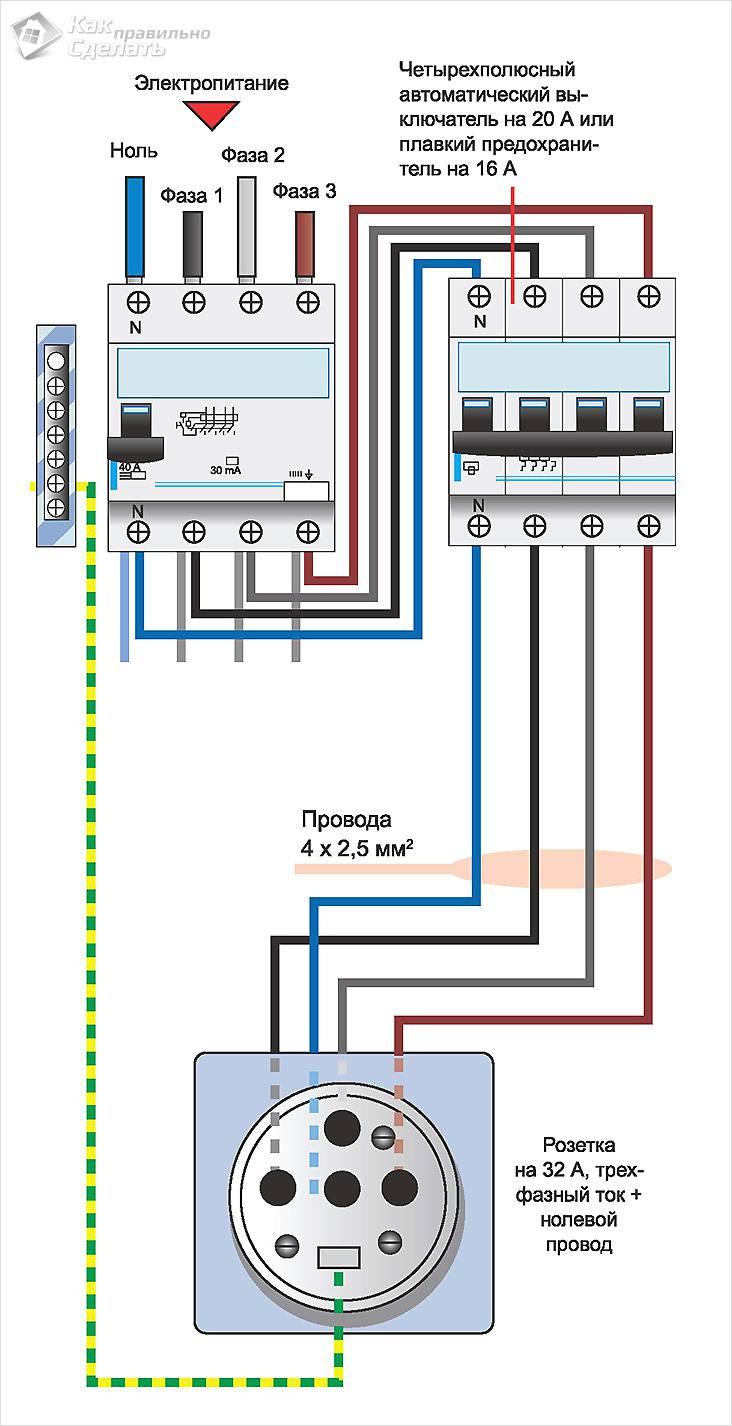

Как подключить розетку с заземлениемПідключення розетки для плити

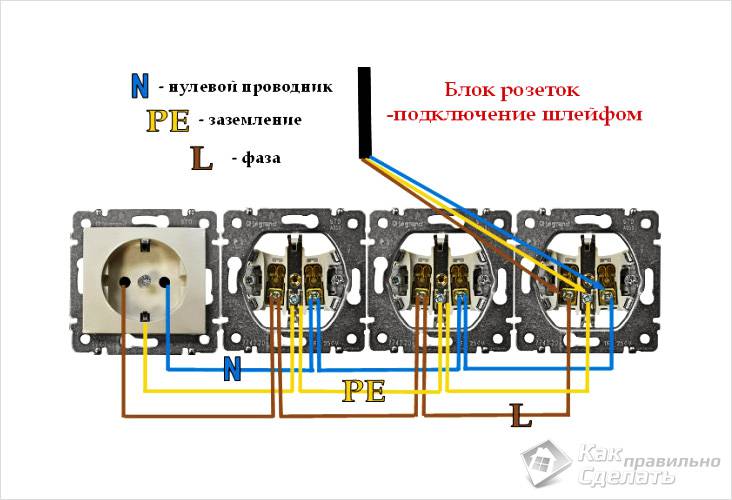

Как подключить розетку с заземлениемБлок розеток

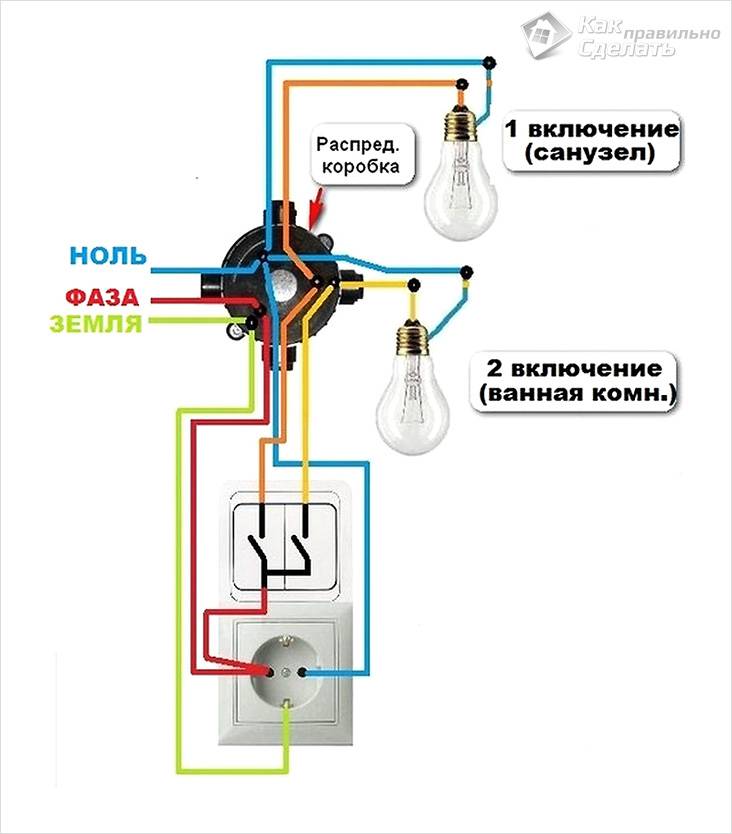

Как подключить розетку с заземлениемПідключення розетки і одноклавішного вимикача
