Як підключити прохідний вимикач

Всі стикалися з ситуацією, коли для включення освітлення необхідно перетнути темну кімнату. Це доставляє масу незручностей, допомогою в подібній ситуації стане встановлення прохідного вимикача, який дозволяє керувати освітленням з різних місць. У цій статті ми розповімо вам, як підключити прохідний вимикач, продемонструємо схема підключення, а також покажемо фото і відео інструкцію.

Призначення прохідного вимикача

Прохідні вимикачі використовують для ввімкнення та вимкнення освітлювальних приладів з різних кінців кімнати, коридору або на сходових маршах. Схема їх роботи дозволяє не повертатися до першого пристрою і вимикати світло з зручного місця.

За своїм змістом вони бувають:

одноклавішними;
двохклавішний;
трехклавишные.

Конструкція пристрою визначає кількість підключаються до нього освітлювальних приладів і точок відключення. Крім управління клавішами існує сенсорна модель.

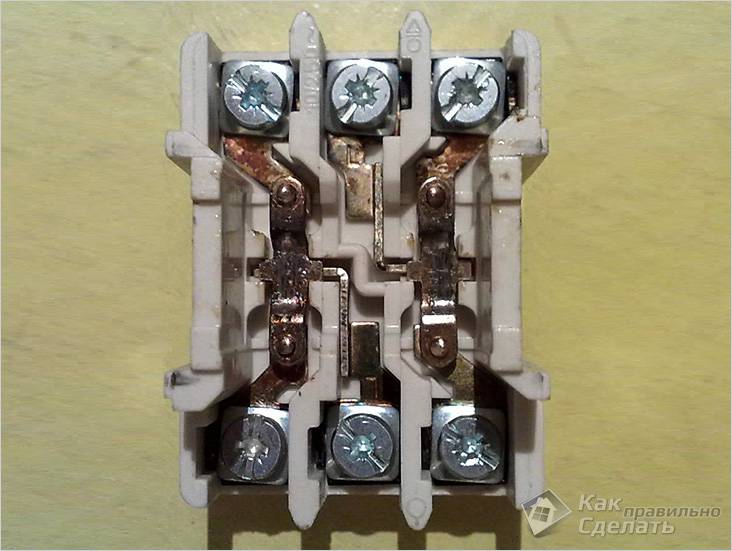

Пристрій прохідного вимикача двохклавішного

Будь вимикач служить для розриву фазного проводу і знеструмлення електроприладів, але специфіка прохідного вимикача полягає в тому, що розмикаючи один ланцюг, він замикає контакти парного перемикача.

На відміну від звичайного пристрою, що підключається двома проводами, прохідний вимикач вимагає трижильній комутації. По своїй суті він є перемикачем, напрямних напругу з одного контакту на інший. Освітлення вмикається, коли клавіші на обох пристроях знаходяться в одному положенні і вимикається, коли становище змінюється. Управління може здійснюватися не тільки з двох, а й з трьох і більше місць, для цього в схему підключається перехресний перемикач, а якщо необхідно, то кілька. Одноклавішний вимикач оснащений трьома клемами. Двохклавішне пристрій має 5 клем: по дві для з’єднання з вимикачами і одну загальну. У трехклавишного вимикача більш складний пристрій, але, маючи схему, розібратися в цьому не надасть складності.

Монтаж прохідного вимикача

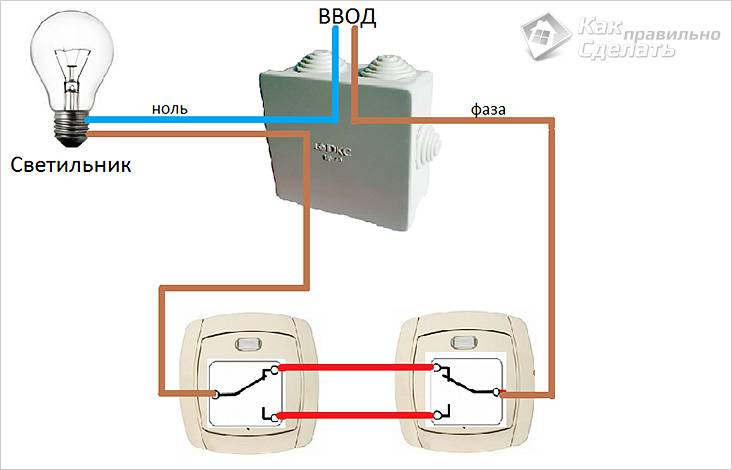

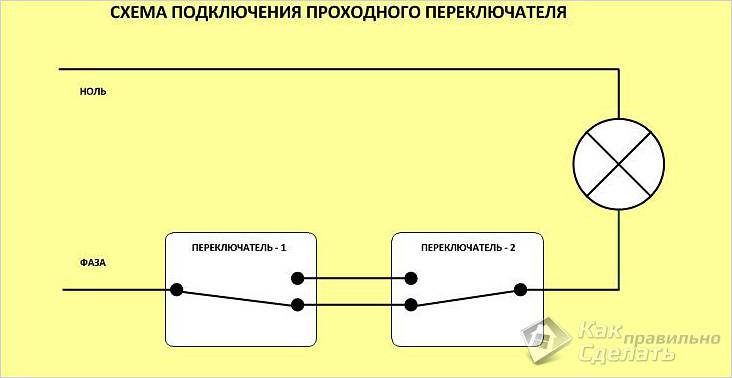

Схема управління прохідними вимикачами

Схема підключення незначно відрізняється від монтажу звичних вимикачів, але наявність трьох проводів замість двох змушує задуматися. Розглянемо призначення кожного з них. Два дроти використовуються в якості перемичок між рознесеними по кімнаті вимикачами, а третій служить для подачі фази. Перед тим як почати підключати прохідний вимикач, купіть комутаційну коробку, в якій буде відбуватися з’єднання проводів.

Зачищення ізоляції

Кінці проводів звільняються від ізоляції на 2-3 см – це потрібно для скрутки. Якщо дроти будуть з’єднані з’єднувальними колодками, то провід зачищається не більше ніж на 1 див. В распредкоробке дріт, що подає живлення від розподільчого щита, скручується з вхідним контактом першого вимикача. Два вихідних контакту з’єднуються з такими ж проводами від другого пристрою. Вхідний контакт другого вимикача скручується з проводом від лампи. Нульовий провід від освітлювального приладу з’єднується з нулем, що прийшли від щитка. Всі місця скруток закриваються ізоляційною стрічкою. Переріз проводів для маршових вимикачів підбирається по потужності керованого освітлення.

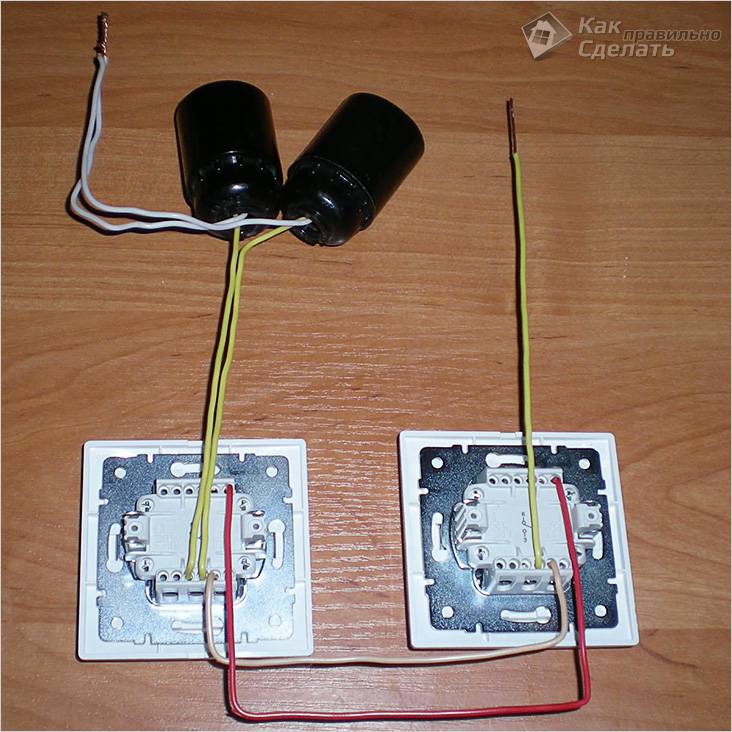

Пристрій, що контролює дві групи світильників

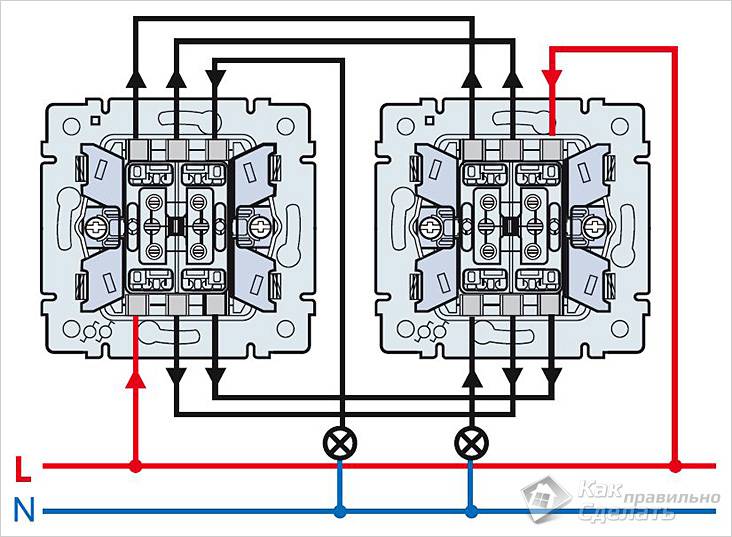

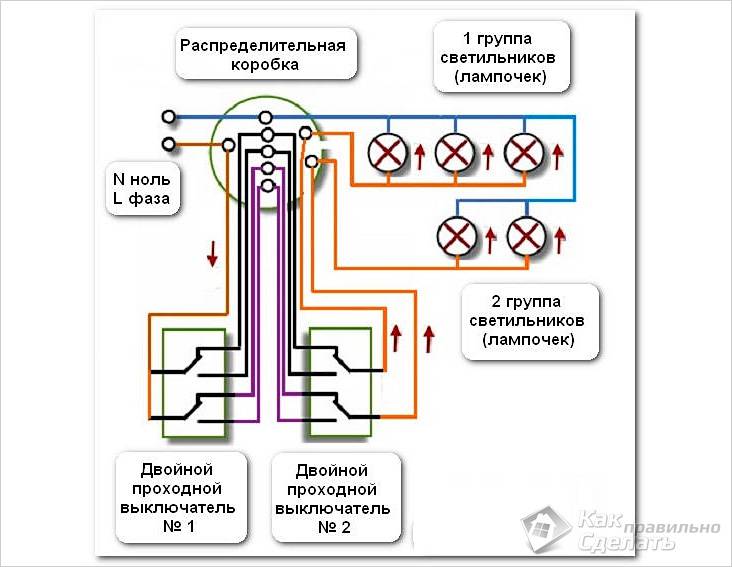

Схема підключення двоклавішних прохідних вимикачів

Встановлювати прохідний вимикач двоклавішний доцільно у великому приміщенні, де необхідно керувати кількома освітлювальними приладами. Його конструкція являє собою два одинарних вимикача в загальному корпусі. Монтаж одного пристрою для контролю двох груп дозволяє заощадити на прокладанні кабелю до кожного з одноклавишных вимикачів.

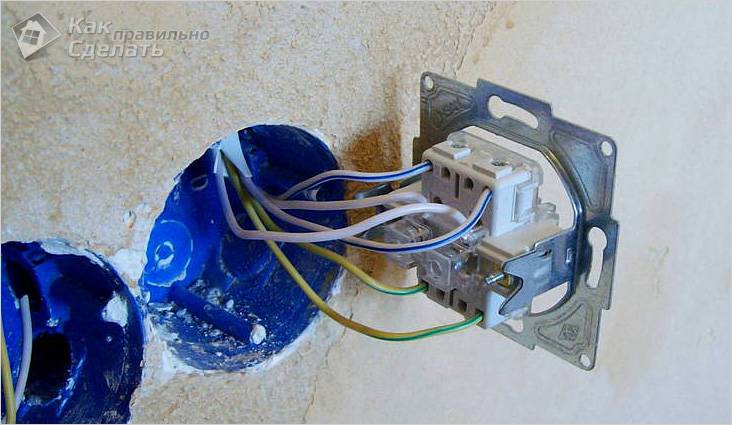

Монтаж подвійного прохідного вимикача

Такий прилад використовується для включення світла у ванній і туалеті або в коридорі і на сходовому майданчику, він здатний включати лампочки в люстрі декількома групами. Для монтажу прохідного вимикача, розрахованого на дві лампочки, знадобиться більша кількість проводів. До кожного підводиться шість жив, так як на відміну від простого двохклавішного вимикача, прохідний не має загальної клеми. По суті, це два незалежних вимикача в одному корпусі. Схема комутації вимикача з двома клавішами виконується в наступній послідовності:

В стіні встановлюються підрозетники для пристроїв. Отвір для них вирізається перфоратором з коронкою. До них по штробах в стіні підводяться два дроти з трьома жилами (або від распредкоробки один шестіжільний).
До кожного осветительному приладу підводиться трижильний кабель: нульовий провід, заземлення і фаза.
У комутаційної коробки фазний дріт підключається до двох контактів першого вимикача. Два пристрої з’єднуються між собою чотирма перемичками. До другого вимикача приєднуються контакти від світильників. Другий провід освітлювальних приладів комутується з нулем, що приходять з розподільного щита. При перемиканні контактів загальні ланцюга вимикачів попарно змикаються та розмикаються, забезпечуючи включення і виключення відповідного світильника.

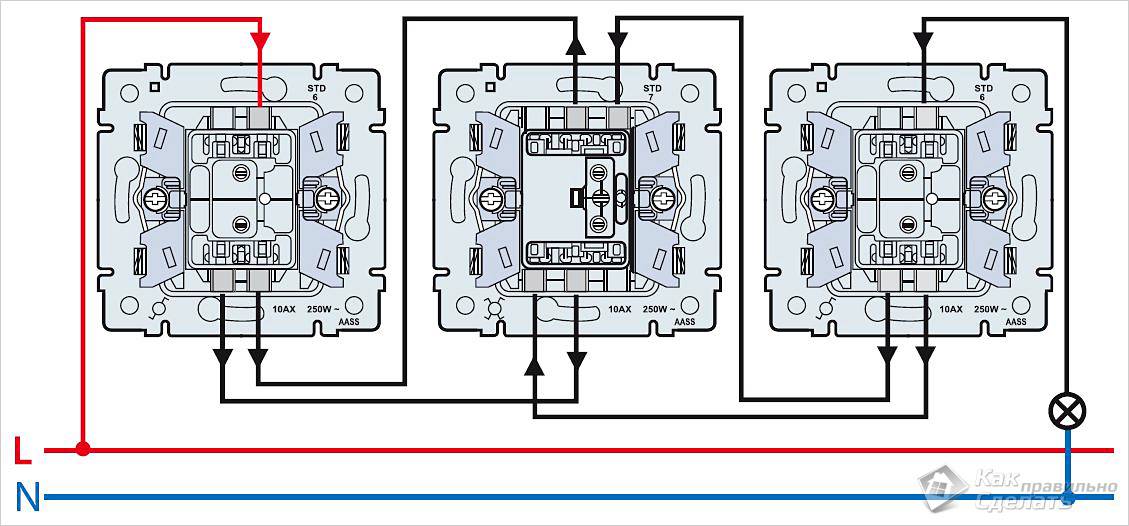

Підключення перехресного вимикача

Двохклавішний вимикачі також використовують при необхідності керувати освітленням з трьох або чотирьох місць. Між ними встановлюється подвійний вимикач перехресного типу. Його підключення забезпечують 8 проводів, 4 для кожного кінцевого вимикача. Для монтажу складних сполук з безліччю дротів рекомендується використовувати комутаційні коробки і виконувати маркування всіх кабелів. Стандартна коробка Ø 60 мм не вмістить велику кількість проводів, потрібно збільшити розмір виробу або поставити кілька спарених або придбати розподільну коробку Ø 100 мм

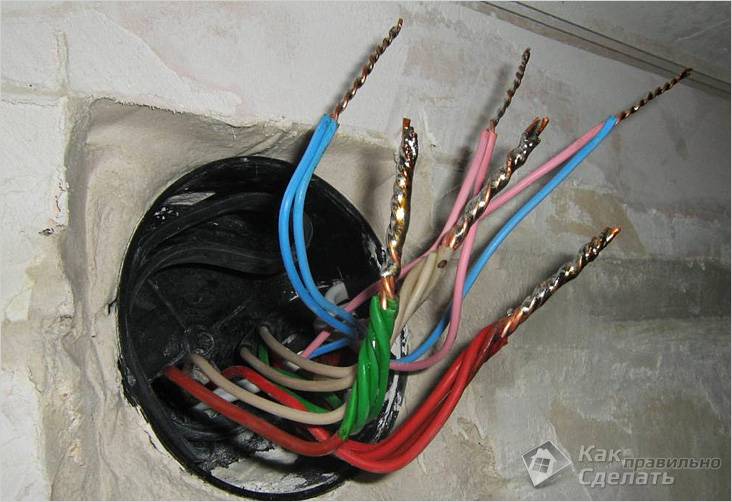

Проводи в розподільній коробці
