Як підключити бойлер до котла

Не у всіх випадках в будинку відразу виходить зробити з’єднання необхідних комунікацій. У більшості випадків проведення ГВП виконується у завершенні ремонту або ж у період, коли наближається холодну пору року. Як правило, для цієї системи часто встановлюється бойлер. Але як відомо, при постійній роботі це пристрій споживає велику кількість електроенергії. І щоб зробити підігрів води більш економічним пропонуємо вам розібратися з тим, як під’єднати його до системи опалення. Це дозволить водонагрівача, в період опалення, витрачати теплову енергію опалення і тільки влітку гріти воду Тенами. Порівняємо різні методики.

Підключення до котла двухконтурному

Щоб водонагрівач надходила нагріта вода від двоконтурної системи опалення, встановлений триходовий кран. Він здійснює перемикання надходження теплоносія з батарей на змійовик ланцюга водопостачання. При такій схемі важливо подбати про те, щоб на триходовий клапан здійснювалась подача сигналу. Також не потрібно на змійовик встановлювати рециркуляційний насос. Основну роботу здійснює нагрівальна система, яка містить в своїй комплектації цей пристрій. Рециркуляційний насос необхідний лише в тому випадку, якщо система передбачає термостат. Як наслідок, при підключенні водонагрівача до двоконтурної системи опалення можна підбирати обладнання виходячи з потреб.

Для збільшення гідравлічної циркуляційної потужності опалювальної системи монтується рециркуляційний насос. За рахунок цього можна проводити контроль/налаштування тепловою інерцією, тобто гідравлічне тертя опалення.

Існують котли з вбудованим бойлером як настінний, так і підлогові. Таке обладнання коштує дорожче, плюс ви зможете повністю позбавитися від зайвої арматури. Але з іншого боку підлогові мають вбудовані нагрівачі води об’ємом 100 літрів. Це накладає явні обмеження. Більш того такі зразки коштують в районі 60 тис. рублів. Якщо порівняти з ціною водонагрівача, то тут суттєва різниця, яка варіюється в межах 4,5 тис. рублів. Враховуючи це набагато вигідніше купити пристрій.

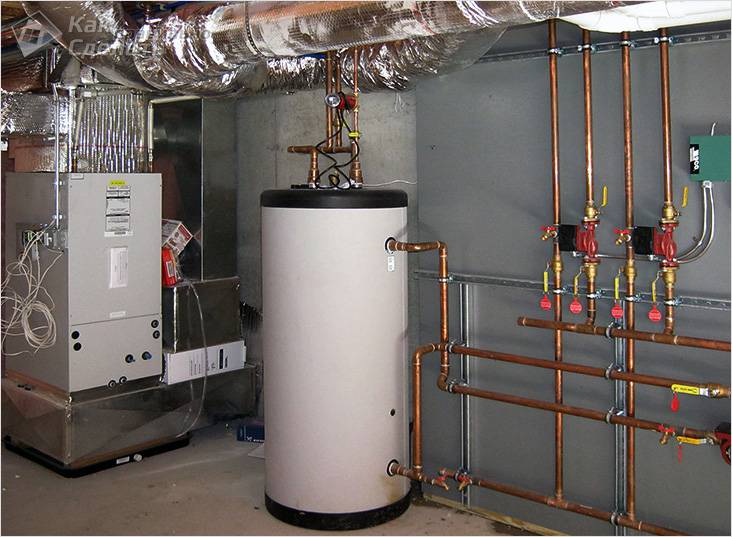

Бойлер непрямого нагріву

Порівняємо кілька варіантів підключення водонагрівача непрямого нагріву:

З використанням триходового клапана.
Двухнасосная система.
З застосуванням гідравлічної стрілки.
Метод возрватной циркуляції.

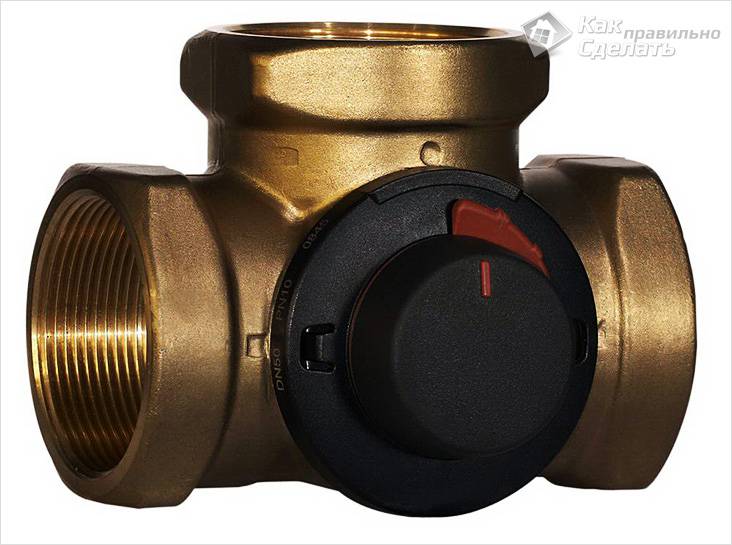

Триходовий клапан

У підставі цього методу лежить 2 контуру: нагрівальний від бойлера і опалювальний. Триходовий клапан буде розподіляти теплу воду між ними. Для управління клапаном використовується автоматика (термостат). Як тільки температура води в контурі нагрівача досягає заданої відмітки, автоматика подає сигнал на триходовий клапан. Після цього тепла вода надходить у батареї. Цей метод вважається найбільш затребуваним.

Якщо виставити граничну температуру, важливо передбачити до якої міри котел прогріває воду. Відповідно температуру в контурі водонагрівача слід задати нижче ніж у приєднаному пристрої. Інакше теплоносій буде постійно направлятися у водонагрівач.

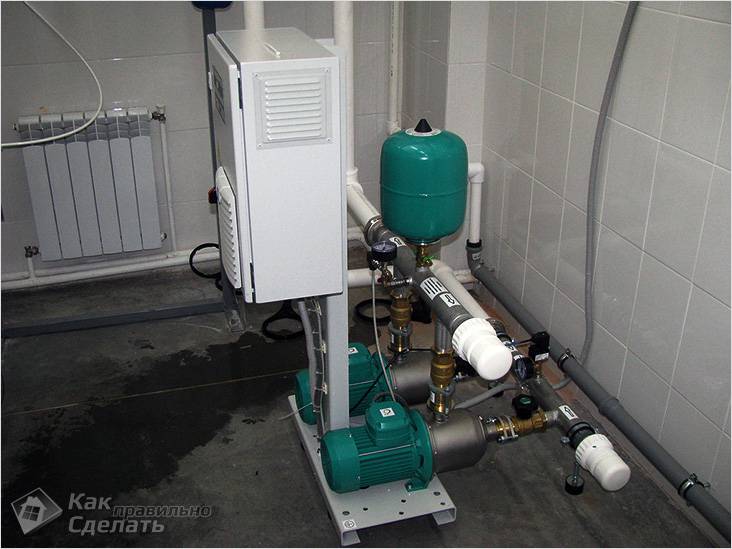

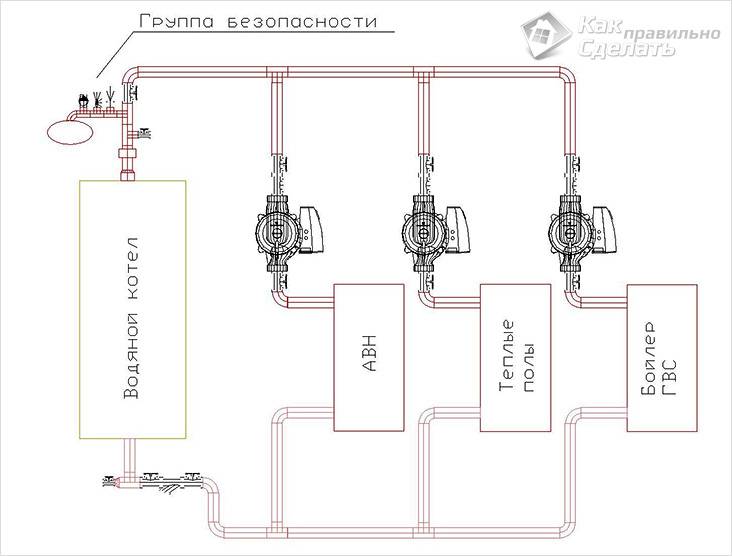

Двухнасосная система

Насоси будуть направляти теплу воду в різні контури, тобто підключення водонагрівача відбувається паралельно. Кожна магістраль оснащується насосом, робота якого контролюється термодатчиком.

Зворотний клапан впроваджується в систему після кожного насоса. Це запобіжить конфлікт між двома гілками.

Коли включається ГВП, опалення тимчасово перестає працювати. Враховуючи той факт, що у водонагрівачі нагрівається води здійснюється за короткий проміжок часу, гаряча води в радіаторах не досягнуть критичної температури. Якщо ж використовується 2 котла, то підігрів ГВП та робота опалення буде безперебійною.

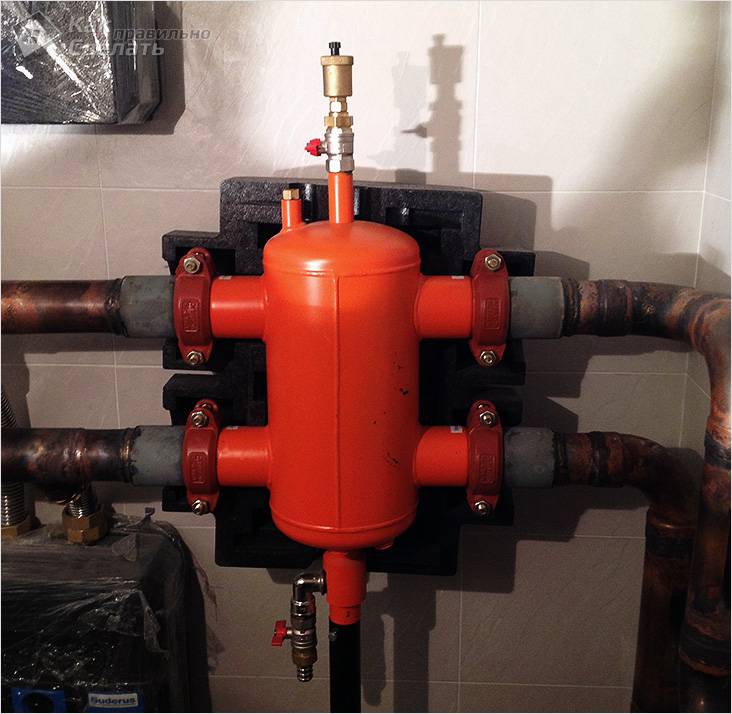

Схема з гідравлічною стрілкою

При використанні циркуляційних насосів важливо щоб потоки були рівними. Для цього можна використовувати гідравлічну стрілку і гідравлічні розподільники. Особливо це ефективно, якщо необхідно, щоб прогрітий теплоносій подається в підлогове опалення, котел та радіатори. Щоб нівелювати різницю тиску в контурах, паралельне дія гідравлічного модуля з гидроколлектором. Хоча можна їх і не задіяти, встановивши балансуючі крани. Але в такому разі провести монтаж і регулювання системи без допомоги фахівця буде складно.

Метод зворотної циркуляції

Ця техніка під’єднання можливо тільки якщо в бойлері є третій вхід. До нього буде можливо приєднати рециркуляцію теплоносія. Завдяки цьому, зробити процес нагріву води можна дуже швидким. Як наслідок ви позбавитеся проблеми зливу холодної води з крана до тих пір, поки не піде гаряча. Це істотна економія.

Внаслідок цього буде утворена закільцьований магістраль, по якій буде постійно (примусово) циркулювати вода. Також потрібно підключати наступні елементи:

Розширювальний бачок. При закритих кранах в гарячому трубопроводі буде підтримуватися стабільний тиск.
Запобіжний клапан. Він буде захищати водонагрівач від стрибків тиску.
Автоматичний перед зворотним клапаном. Це дозволить повністю уникнути повітря в системі насоса перед безпосереднім його запуском.
Зворотний клапан. Якщо в системі високий тиск і, як наслідок, вода перегрівається, в трубопровід холодної води не буде потрапляти гарячий теплоносій. Встановлюється він на вході в бойлер.

Максимальний тиск, що допускається в розширювальному баці не допускається вище заданого тиску в запобіжному клапані.

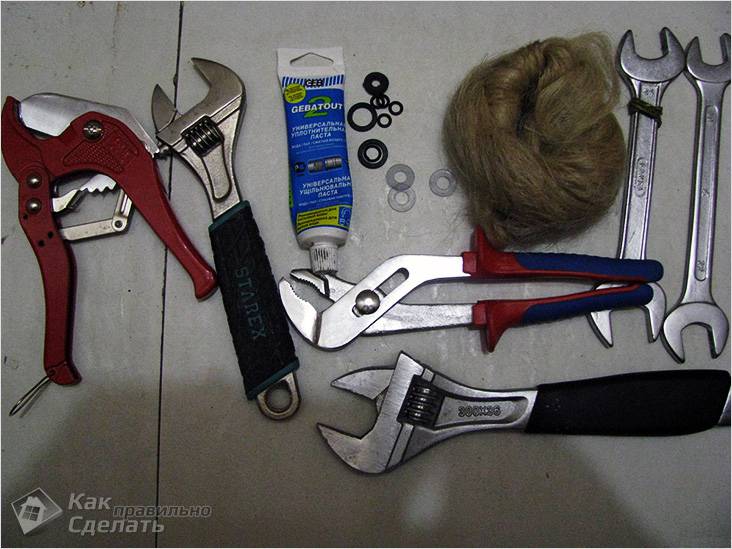

Інструменти для проведення монтажу

Так, ми розглянули основні варіанти приєднання водонагрівача непрямого нагріву. Виділимо плюси і мінуси цього методу:

Переваги:

Можна одночасно використовувати декілька опалювальних приладів.
Можливість рециркуляції.
Потоки ГВП та опалення відокремлені.
Висока продуктивність.
Значно розвантажується електрична мережа в період опалення.
Внутрішня поверхня водонагрівача на має контакту з проточною водою.

Недоліки:

Потрібно більше витрат для переобладнання опалювальної системи.
Перший нагрівання води здійснюється більше однієї години.
Необхідно мати окреме приміщення, в якому можна буде розташувати все обладнання.

Підключення бойлера до одноконтурному котлу

У цьому випадку використовується схема, де монтується 2 насоса. Це дозволить повністю позбутися від використання триходового крана. Вище вже описувалася подібна система, де контури йдуть паралельно. Як тільки від термостата подається сигнал, насоси, ведуть до баку включаються. Також необхідно встановлюється зворотний клапан, який не допускає змішування теплоносія.

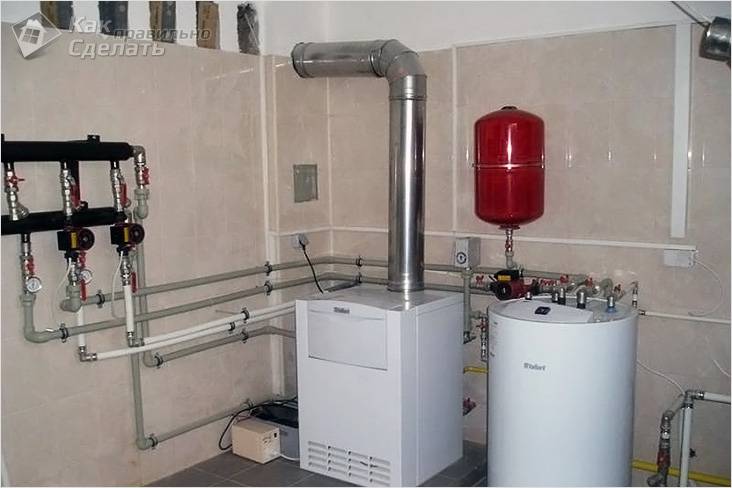

До газового котла

При такому підключенні водонагрівача також застосовується метод зворотної циркуляції. В такому випадку теплоносій безперервно циркулює під впливом насоса. Завдяки цьому нагріта вода швидше надходить в кран.

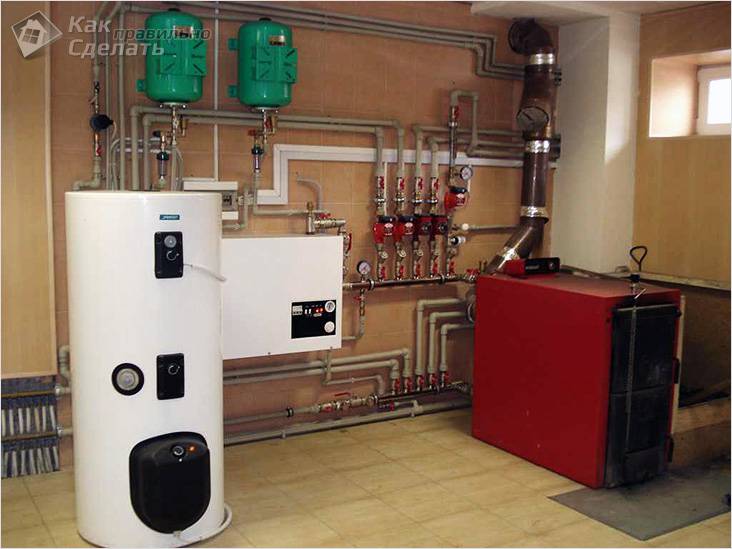

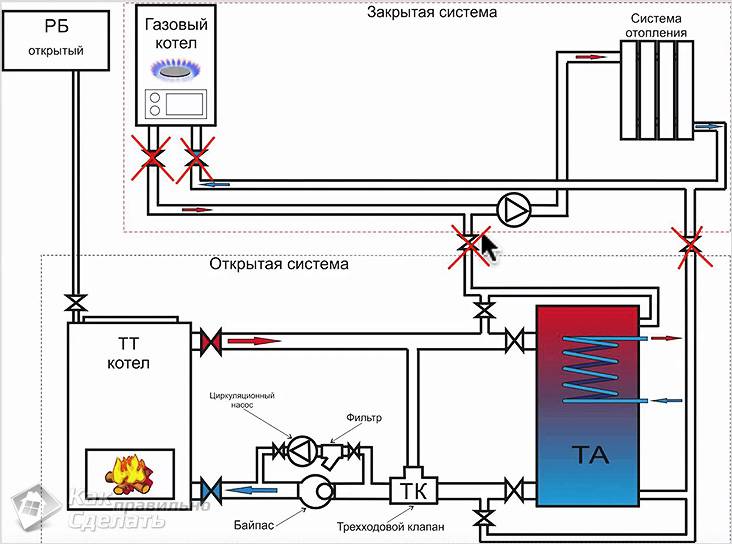

До твердопаливний котел

У цьому випадку допускається одночасно мати систему, яка буде дозволяти скидати теплоносій в аварійному порядку і можливість приєднання ГВП. Часто на батареях монтуються термостатичні крани, але пам’ятайте про ризик перегріву. Якщо ж встановлюється водонагрівач, то така проблема відсутня, оскільки надлишок теплої води буде направлятися в бак. Але пам’ятайте про те, що таке підключення бойлера можливо з природною циркуляцією.

Так, обов’язково монтується наступна група безпеки:

Відсічний кран.
Зливний кран.
Клапан відсічення і зворотний.
Насос на водонагрівачі.
Вентиль на подачі.
Група безпеки водонагрівача.
Розширювальний бак.

Помилки, допущені при монтажі

При здійсненні монтажних робіт важливо уникати будь-яких помилок. Це може призвести до неприємних наслідків. Наприклад, важливо не тільки подбати про близькому розташуванні водонагрівача до котла, але і задати вірний напрямок патрубків до трубопроводу для полегшеної установки. Інша поширена помилка – неправильне підключення напірного трубопроводу і входу теплоносія. Холодна вода завжди подається в нижній патрубок, а гаряча верхню частину водонагрівача. Також існує ризик неправильного з’єднання насоса. Важливо дотримуватися параметри, викладені заводом виробника.

Так, ми розглянули з вами можливі методи підключення водонагрівача до опалювальної системи. Сподіваємося, ця інформація буде корисною для вас і допоможе виконати цю задачу самостійно. На допомогу також надаємо схеми і відеоматеріал.
