Використання розподільної коробки при монтажі внутрішньобудинкової електромережі дозволяє істотно знизити ризик виникнення пожежі. Місця з’єднання електричних проводів є найбільш проблемними з точки зору пожежної безпеки. Електропроводку слід з’єднувати саме в распредкоробке на стіні, щоб створити негорючий бар’єр між точкою потенційного загоряння і матеріалами інтер’єрного оздоблення.

Зміст

1. Розподільна коробка
2. Види
• За способом монтажу
• За видами матеріалу
• Інші коробки
3. Структура
4. Установка
• Покрокова інструкція
• Способи з’єднання
• Скрутка
• Пайка
• Зварювання
• Клемні
• Опресовування
• Расключение
5. Заходи безпеки
6. Висновок

Розподільна коробка для електропроводки

По нормам ПУЕ місця розгалуження і з’єднання проводів в будинку повинні розташовуватися всередині корпусів електроприладів, у спеціальних нішах у перегородках і перекриттях або в розподільних коробках. Тобто всі подібні комутаційні вузли зобов’язані бути додатково ізольовані на випадок їх перегріву і загоряння.

Обійтися без коробки в принципі можна. Але тоді доведеться до кожної розетки підводити свій окремий провід від будинкового електрощита без скруток та інших сполучень по всій довжині. У підсумку вартість такої електропроводки за рахунок великого загального метражу ліній вийде чималою. Плюс штроби і короби для неї потрібні більше за розміром, так як в деяких місцях буде прокладено пучком по кілька електропроводів.

Види

Розподільні (вони ж – розподільні, расключительные і відгалужувальні) коробки розрізняються конструктивно, по зовнішньому вигляду, матеріалу виготовлення та ступеня захисту, а також наявності або відсутності всередині клем. Для кожного випадку слід підбирати свій варіант, інакше користі від цього елемента електричної проводки буде мало.

За способом монтажу

За способом монтажу коробки розрізняються на:

• відкриті;
• приховані.

Перші виглядають більш презентабельно і застосовуються при відкритій прокладці електричних проводів. Другі встановлюються всередину будівельних конструкцій, а потім закриваються декором. Наприклад, електропроводку в дерев’яному будинку своїми руками рекомендується робити з застосуванням відкритого монтажу. Але при укладанні кабелів в сталеві труби під обробкою можлива і прихована розводка з використанням відповідних електромонтажних виробів.

За видами матеріалу

Виготовляються коробки для пристрою точок розгалуження проводів з негорючого пластику або металу. Їх прийнято підбирати відповідно з матеріалом обплетення (ізоляції) електропроводки. Якщо кабель броньований або укладений в металеву трубу, то і распредкоробка повинна бути з металу. Для інших випадків краще вибирати пластиковий аналог.

Інші коробки

Ступінь захисту розподільні коробки мають по IP від «20» до «68». Для сухих опалюваних приміщень цілком вистачить IP «20» або «30». Але зазвичай для побутових умов, котедж або гараж, вибирають варіант з IP «55». А ось для ванних кімнат і монтажу на вулиці слід купувати електромонтажне виріб з IP від «65» до «67».

Кількість вводів може бути від двох до шістнадцяти.

Якщо ступінь захисту вказана підвищена, то отвори для кабелів оснащуються сальниками. Але зазвичай вони по ширині просто робляться в товщину вставляється дроти. Вводи можуть розташовуватися як в боках вироби, так і на його дні (внутрішній стороні, що стикається зі стіною).

Структура і компоненти

Складається розподільна коробка з корпусу з отворами під електричні кабелі і кришки. Всередині можуть бути присутніми клеми і затиски. Але часто дроти в распредкоробке з’єднуються скручуванням і нічого додаткового в ній немає. Проте варто пам’ятати, що якщо доводиться з’єднувати металеві та мідні жили, то робити це слід тільки за допомогою клемних затискачів. Безпосередньо скручувати мідь і алюміній не можна.

Установка

Встановлюється розпаячна коробка на стіні з опусканням від стелі на 10-30 див. Причому робиться це так, щоб до її кришці був відкритий доступ. Перевірка стану проводів повинна проводитися на регулярній основі.

Покрокова інструкція

Монтаж распредкоробки проводиться в чотири простих етапи:

1. Кріплення коробки до стіни згідно зі схемою розводки.

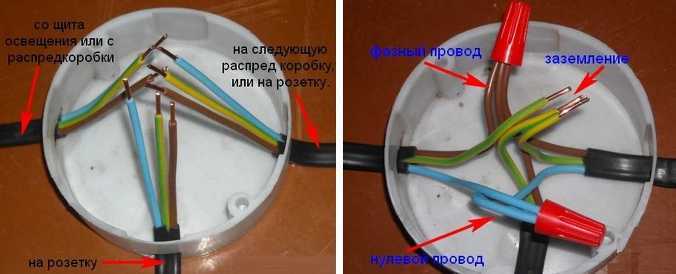

2. Завод всередину проводів з подальшим їх з’єднанням між собою.
3. Перевірка зібраної електричної мережі.
4. Закриття електромонтажного вироби кришкою.

Кріплення розподільної коробки здійснюється за допомогою саморізів або гіпсу (якщо вона втоплена в стіні).

Способи підключення проводів

По ПУЕ електропроводи всередині можуть з’єднуватися:

• скручуванням;
• паянням;
• зварюванням;
• клемами;
• обпресуванням.

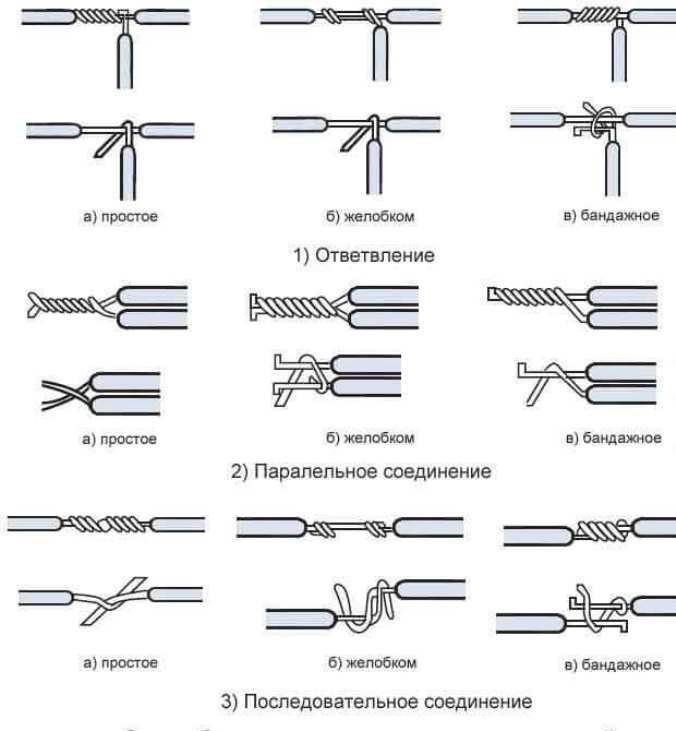

Скрутка

Скрутка є самим швидким і одночасно самим ненадійним способом з’єднання внутрішньобудинкової електропроводки. Щоб закрити оголені жили, використовуються спеціальні ковпачки з пластику або ізолента.

Пайка

Пайка проводиться оловом поверх виконаної заздалегідь скручування. Таке з’єднання на порядок більш надійне і довговічне. Однак часу подібний монтаж займає багато.

Зварювання проводів

Для зварювання потрібен інверторний зварювальний апарат. Цей спосіб ще надійніше і складніше, але в результаті дві з’єднуються жили фактично перетворюються в єдину суцільну. Його рекомендується вибирати тільки в особливих випадках. Наприклад, коли робиться заземлення в приватному будинку під потужну навантаження або підключаються додаткові насоси і бесперебойники для газового котла.

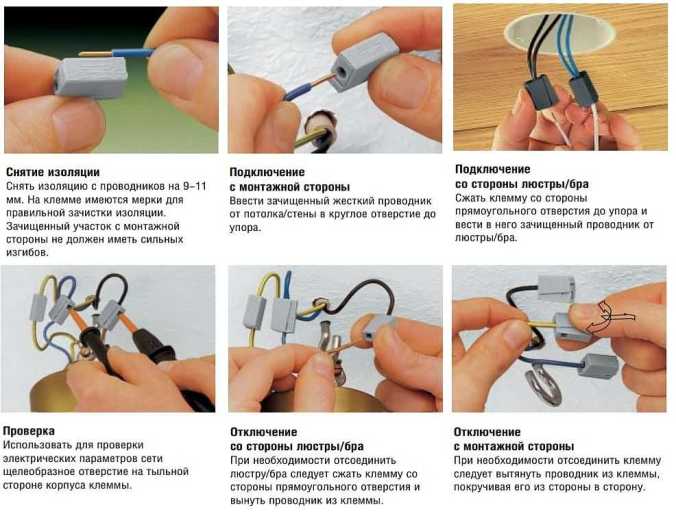

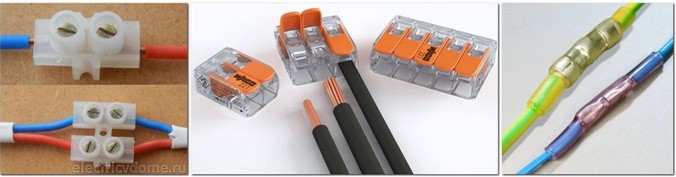

Клемні з’єднання

Якщо дроти зроблені з різних матеріалів, то найкраще взяти клеми з гвинтовими або пружинними затискачами. Клемні з’єднання гранично просто у виконанні, знадобиться лише викрутка. Найважливіше тут – не перетягнути затискні гвинти.

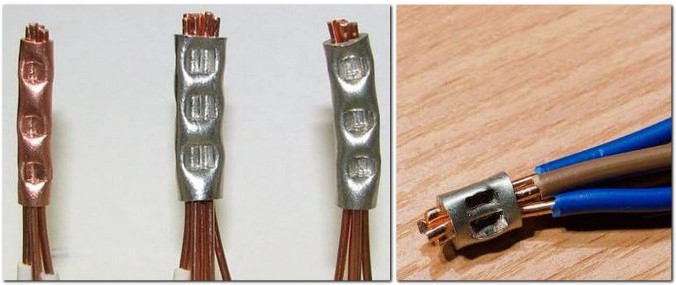

Опресовування

При опрессовке використовуються прес-кліщі та гільзи з того ж металу, що жили, і розміром під товщину з’єднувальних проводів. Деякі умільці застосовують для цього пасатижі, але таке з’єднання рідко виходить надійним. Краще не експериментувати.

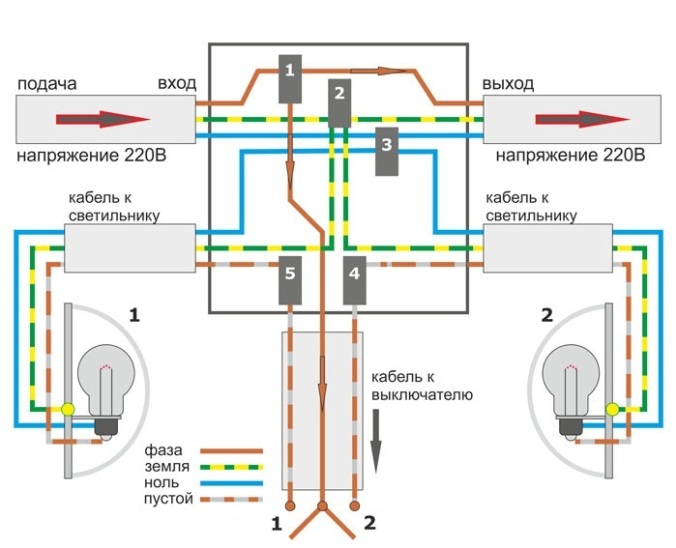

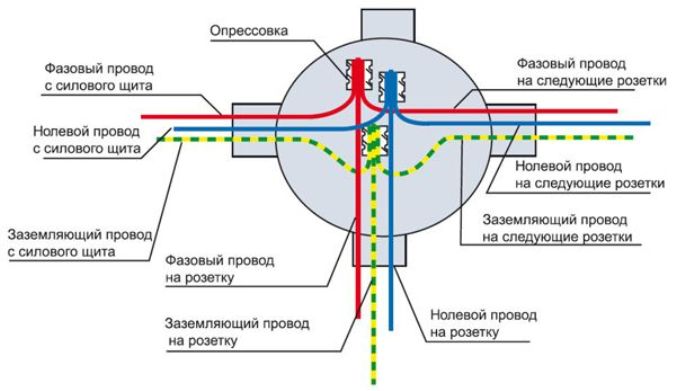

Схеми расключения

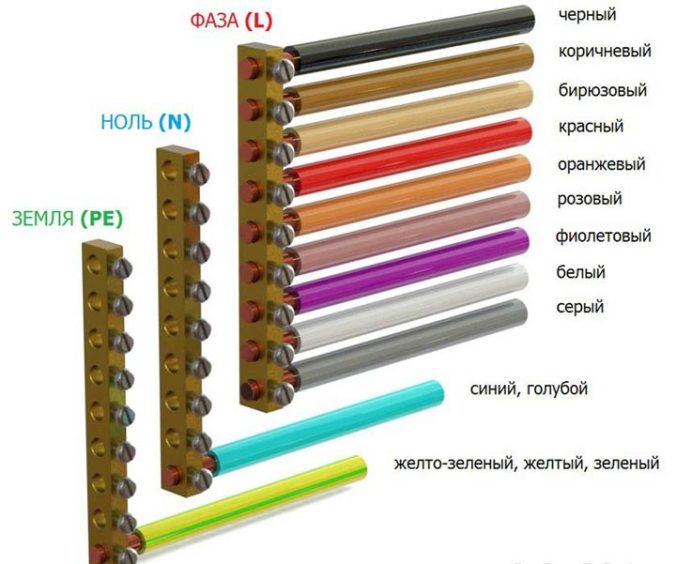

Щоб нічого при виконанні з’єднання електропроводів не наплутати, варто заздалегідь підготувати схеми расключения для всіх встановлюваних розподільних коробок. На цьому малюнку має бути зазначено «звідки і куди йде кожна жила. І взагалі, бажано застосовувати різнокольорові дроти, щоб уникнути плутанини.

Заходи безпеки

Найголовніше при монтажі розподільної коробки – це дотримання елементарних заходів безпеки. Різні по металу жили з’єднувати слід тільки через перехідники, а не безпосередньо. Плюс не можна плутати фазу з нулем і заземленням. І перед закриттям распредкоробки декором, якщо обраний прихований варіант електропроводки, слід перевірити всю систему на працездатність.

Висновок

Розпаячна коробка є важливою ланкою внутрішньої електричної мережі. Не варто нею нехтувати. Змонтувати її самостійно не складно, а проблем вона потім зможе запобігти багато. Існують різні види цього електромонтажного вироби. І головне тут – це правильно підібрати распредкоробку під потрібну ступінь захисту і габарити, щоб у ній помістилися всі дроти. Серйозних труднощів з її монтажем виникнути не повинно.
