Побутову насосну станцію набувають, щоб уникнути проблем з роздачею холодної води по котеджу. Ця техніка функціонує повністю в автономному режимі і не вимагає особливого догляду. Однак якщо вона погано відрегульована, то користі від обладнання буде нуль. Лише грамотна регулювання реле тиску насосної станції дозволить домогтися від системи водопостачання роботи з максимальною ефективністю.

Зміст

1. Пристрій і принцип роботи
2. Підготовка накопичувального бака
3. Налагодження та регулювання
4. Можливі помилки

Пристрій і принцип роботи реле

Йде з насосною станцією в комплекті реле тиску стежить за об’ємом води в гидроаккумуляторе і за необхідності «включає / вимикає» гідронасос. Якщо бак порожній, то автоматика запускає його. А потім при досягненні встановленого рівня наповненості реле знову відключає помпу. Так у водопроводі котеджу автоматично підтримується потрібний напір, участь людини в цьому процесі не потрібна.

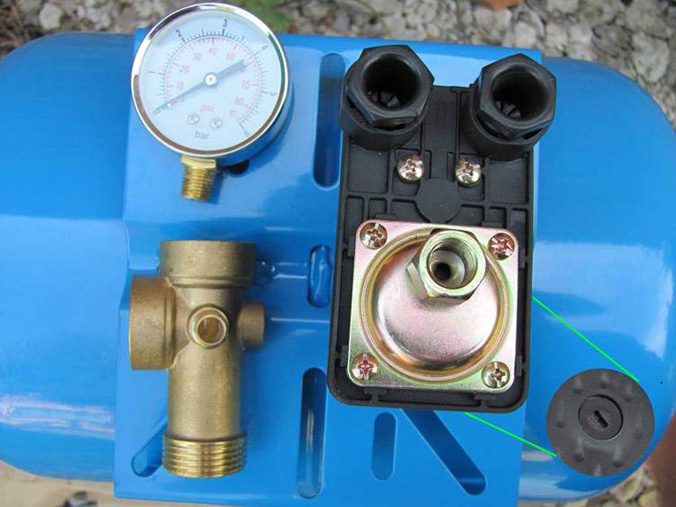

Складається типове реле управління насосної станції з:

• Корпусу;

• Двох пружин (кожна з регулюючою гайкою);

• Фланця приєднання до трійника на водопроводі;

• Мембрани, що реагує на зміну тиску води в системі;

• Контактної пластини, коммутирующей ланцюг живлення гідронасоса;

• Клем електроживлення і заземлення.

Пружини реле насосної станції призначені для виставлення параметрів включає і відключає тиску. Велика відповідає за встановлення нижнього порогу спрацьовування, а розташована поруч маленька – за верхню межу припинення роботи. Перша «включає» насос, а друга «вимикає» його.

Без такої автоматики переганяє воду обладнання доведеться постійно включати і вимикати ручками. Це плюси і мінуси пальового фундаменту і інших варіантів треба ретельно зважувати, щоб підібрати оптимальне підстава для котеджу. З реле, контролюючим водяне тиск насосної станції, все набагато простіше. Воно потрібно за визначенням.

У вихідному стані велика пружина по максимуму тисне на пластину, що призводить до змикання контактів живлячої насосне обладнання контуру. На електродвигун насоса починає надходити харчування. При досягненні верхньої межі тиску пластина піднімається під одночасним натиском маленької пружини і мембрани, після чого відбувається розмикання ланцюга.

А далі витрачається вода. В результаті цього тиск знижується, а мембрана стискається. Пластина знову змикаються контакти, подають електроживлення на насос. Процес роботи насосної станції починається з нового циклу.

Підготовка накопичувального бака насосної станції

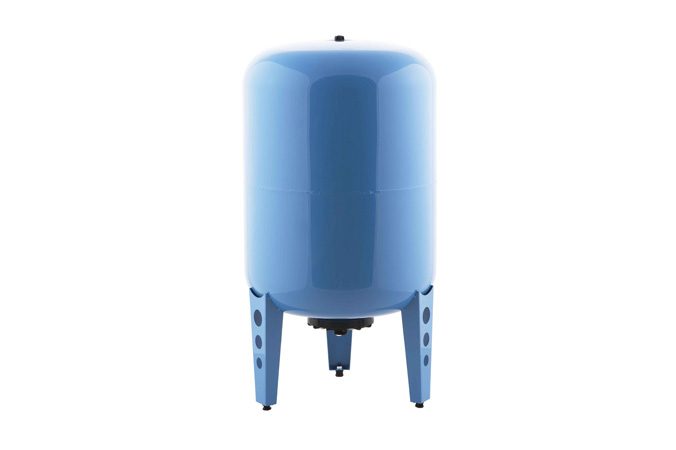

Перш ніж регулювати саме реле тиску, необхідно підготувати гідроакумулятор. Він складається з герметичної ємності і гумової груші, що розділяє цей бак всередині на дві частини. При вивантаженні в першу насосом води, у другій піднімається тиск повітря. Потім вже ця повітряна маса своїм натисканням на грушу буде підтримувати тиск в трубі водопостачання.

Щоб насосна станція працювала в оптимальному режимі, для гідроакумулятора треба грамотно підібрати тиск повітря. Якщо зробити його надмірно високим або низьким, то гідронасос буде занадто часто запускати в роботу. Така настройка – це прямий шлях до швидкого зносу устаткування.

Потрібне повітряний тиск у гидроаккумуляторе виставляється після повного його спустошення від води. Після її спуску проводиться закачування повітря з розрахунку 1,4–1,7 атмосфер для бака на 20-25 літрів і 1,7–1,9 атмосфер при більшому обсязі. Конкретні величини слід дивитися в техпаспорті станції.

Налагодження та регулювання тиску

Для самостійного виконання налаштування розглянутого реле особливими пізнаннями в сантехнічному справі володіти не потрібно. Це розбиратися, як обшити будинок сайдингом або за правилами змонтувати SIP панелі, доведеться досить довго. Там нюансів робіт набагато більше. З регулюванням реле тиску насосної станції все сильно простіше. Треба лише послідовно провести п’ять дій.

Для налаштування реле водяного тиску необхідно:

1. Знеструмити насос, а потім злити воду з трубопроводу ХВС.

2. Включити гідронасос і записати показання манометра, коли вимикається реле (це значення нижнього порогу, встановленого великий пружиною).

3. Відкрити самий далекий від насосної станції кран водопроводу і відстежити цифри на манометрі, коли насос знову включиться (це верхній поріг, регульований маленької пружиною).

4. Якщо напір у відкритому крані при пуску гідронасоса був занадто малий, то треба збільшити тиск відключення, прикрутивши на великий пружині гайку. При надмірно сильному напорі її слід навпаки трохи послабити.

5. З допомогою малої пружини заставляється дельта між верхнім і нижнім порогами в межах 1,5–2 атмосфер.

Для завершення регулювання реле тиску знову повністю спускається вода з системи, а потім станція включається в мережу. Якщо все налаштовано правильно, то напір у кранах має бути задовільним. Все гранично просто. Це вибір матеріалу для будинку і планування ділянки 15 соток прямокутної форми займуть багато часу. Налаштування реле тиску проводиться буквально за півгодини.

Дивіться відео про регулювання

Можливі помилки при налагодження реле тиску

При регулюванні реле необхідно пам’ятати, що маленька пружина більш чутлива, ніж велика. Гайку на першій треба крутити повільніше й обережніше. І головне, маленька пружина встановлює не сам тиск води вимикання насоса, а дельту між порогами спрацювання автоматики.

Дану різницю при налаштуванні рекомендується підбирати в районі 2 атм. Це відповідає нормальній наповнюваності гідроакумулятора водою (наполовину). Якщо дельту виставити близько 1 атм., то бак заповниться лише на 25-30%. А це занадто мало, насос стане працювати вхолосту.

Ще один момент – нижній поріг не повинен перевищувати 80% від максимуму тиску для конкретного реле, що йде з насосним обладнанням. Якщо напір виходить в кранах недостатнім, то релейний комутатор доведеться міняти на більш потужний.

Перевірку тиску насосної станції рекомендується проводити раз на півроку. Треба буде повністю зливати воду. А потім включати її, перевіряючи по манометру реальні значення порогів. В цілому, регулювання водяного тиску у домашньої станції автономного водопостачання не повинна викликати проблем. Потрібно підкрутити ключем або викруткою лише пару гайок на двох пружинах.
