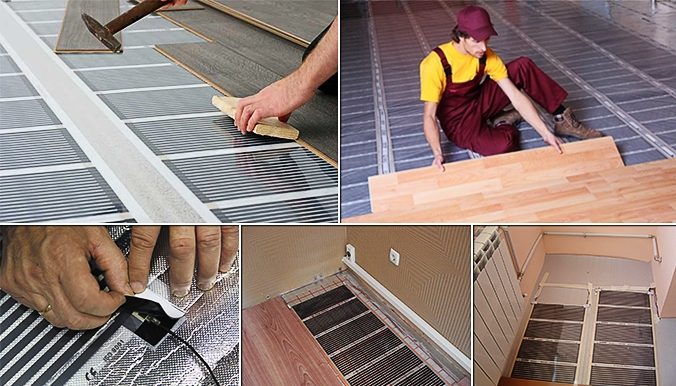

Без підігріву ламіноване підлогове покриття багатьом здається холодним. Вся справа у верхньому шарі з меламіновий смоли, яка довго і погано прогрівається. І лише укладання інфрачервоної теплої підлоги під ламінат в такій ситуації дозволяє домогтися комфортних умов в будинку. Змонтувати водяну систему обігріву з цим фінішем часто не виходить з-за необхідності заливки товстої важкої стяжки. І тоді тільки ІК термоплівка дає можливість зробити житло дійсно затишним.

Зміст

1. Принцип роботи
2. Монтаж
• Складання вхемы
• Підготовка підстави
• Монтаж плівкових елементів
• Підключення до мережі
3. Рекомендації і помилки
4. Висновок

Принцип роботи інфрачервоного підлоги

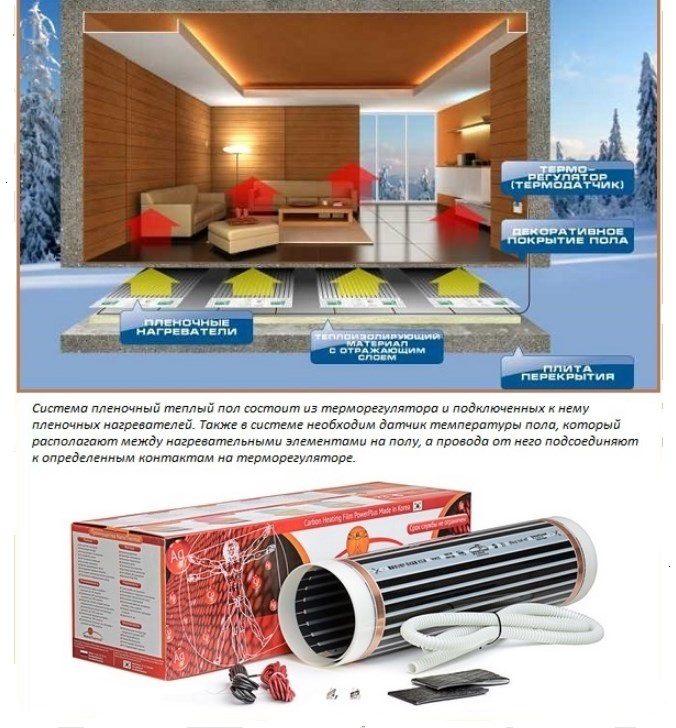

Нагрівання ламінату і повітря в кімнаті інфрачервона тепла підлога виробляє за рахунок ІЧ-випромінювання. Воно утворюється на карбонових термоелементах, через які пропускають електричний струм. Теплоносія, як у випадку з водяними підлоговими системами, тут немає. Розглядається обігрівача для роботи потрібен лише електроживлення від розетки 220 В.

Серед достоїнств інфрачервоного підлоги під ламінат значаться:

• відсутність необхідності в обслуговуванні, догляді та підготовці до зими;
• простота монтажних робіт і технології підключення системи до мережі;
• можливість залишення ІЧ-термопола у вимкненому стані при мінусовій температурі;
• універсальність (підходить для дитячих, туалетів, коридорів, спалень, кухонь, ванних кімнат);
• відсутність конвекції повітря і жене нею з підлоги пилу;
• високий ККД карбонових випромінювачів (до 80-90%);
• рівномірність прогріву підлогового покриття тільки в потрібній для цього точці приміщення (при правильній установці);
• швидкий нагрів кімнатного повітря (температура до комфортних значень піднімається буквально за кілька хвилин).

ІК теплій підлозі не страшні волога і низькі температури. Якщо залишити його на довгий час вимкненим взимку, то потім можна прийти в будинок і спокійно включити цей обігрів. Така система опалення є ідеальним варіантом для заміських котеджів, якими користуються зрідка.

Мінуси у інфрачервоного теплої підлоги наступні:

• високе споживання електроенергії (до 200 Вт/год на квадратний метр системи);
• наявність ризику замикання і ураження струмом;
• енергозалежність – якщо відключать електрику, то доведеться мерзнути;
• дорожнеча витратних матеріалів;
• обмеження на перестановку меблів.

Монтаж інфрачервоної підлоги рекомендується проводити лише на ділянках в кімнаті, де будуть ходити люди і які відкриті. Під меблями його укладати не варто. Від цього мало користі в плані ефективності обігріву. Плюс меблеві ніжки своїм тиском можуть пошкодити термоплівку.

Монтаж інфрачервоної теплої підлоги під ламінат

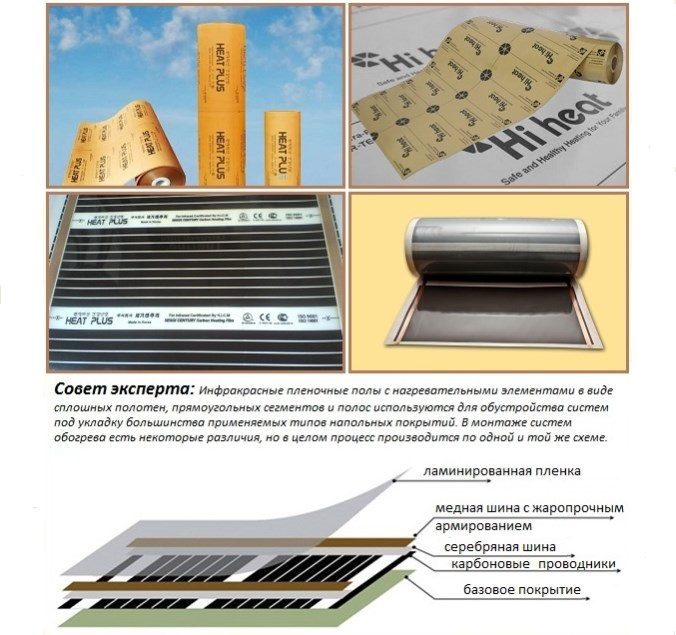

У магазинах інфрачервоні теплі підлоги пропонуються в двох видах:

1. Стрижневий – карбонові стрижні, скріплені по краях струмопровідними шинами.
2. Плівкова – термостійка плівка з карбоновими вставками.

Під ламінат допустимо монтувати обидва ці варіанти. Однак зазвичай для цього фінішу вибирається термоплівка. Стрижні виробники для максимальної тепловіддачі та ефективності рекомендують закладати в бетонну стяжку. А ІК плівка лягає просто під підкладку ламінованого покриття.

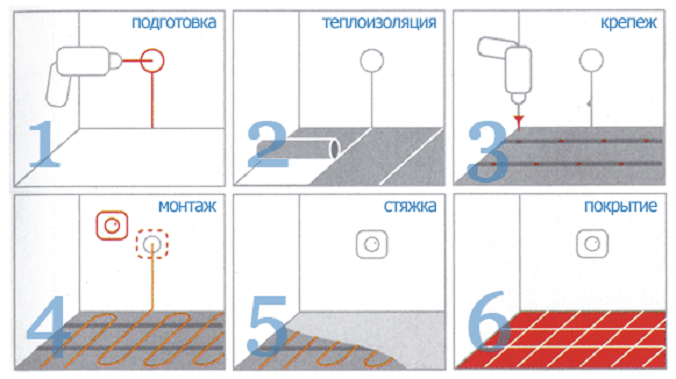

Монтується плівкова підлогова система обігріву в чотири кроки:

1. Опрацювання схеми підключення.
2. Вирівнювання підстави.
3. Розкладка плівки і встановлення терморегулятора.
4. Під’єднання всіх елементів до електромережі.

Зверху на термоплівку допустимо класти будь-по товщині ламинатное покриття. Розмір ламінату тут не має особливого значення. Більше того, потім його можна буде легко замінити лінолеумом, кавроліном або паркетом. ІЧ-плівка без проблем буде працювати і під ними. Однак, що краще ламінат або лінолеум або якийсь інший фініш, краще всього визначитися заздалегідь. Перекладка будь-якого з них – це додаткова витрата часу і сил.

Складання схеми монтажу

Щоб домогтися від інфрачервоного теплої підлоги максимальної ефективності, необхідно заздалегідь його грамотно прорахувати. Потужність тепловіддачі тут не самий важливий момент. Вона вказана в паспорті системи. Розрахувати необхідну площу плівки не складно. Більш значуща в даному плануванні – правильна розкладка термоплівки на чорновому підставі.

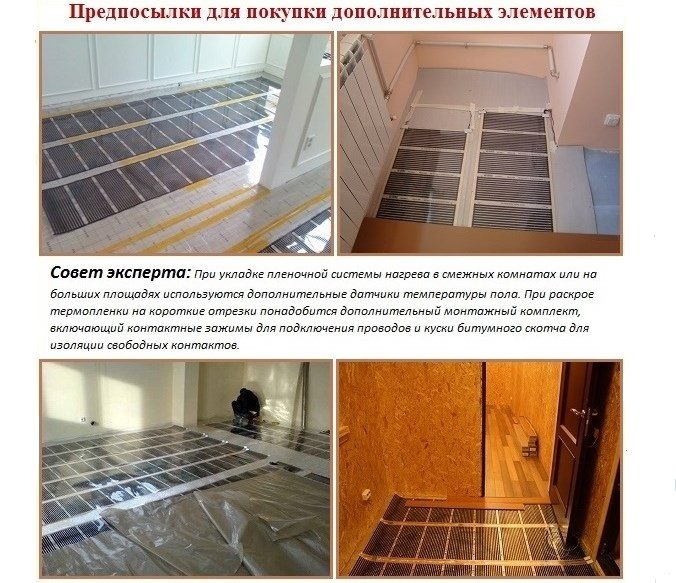

Укладання плівкового ІНФРАЧЕРВОНОГО теплої підлоги під ламінат слід робити тільки там, де будуть ходити люди. Під меблями від нього буде мало користі, тільки порожня витрата електроенергії і ризик перегріву термоелементів. Тому спочатку рекомендується скласти в масштабі докладний план обігрівається кімнати із зазначенням місць розміщення меблів.

На намальованою схемою слід «розстелити» ІК-плівку рядами вздовж довгої сторони приміщення. При цьому між смуг повинні залишатися просвіти порожнього простору розміром близько 5-ти див. Також на плані треба вказати точки установки термодатчика на підлозі і терморегулятора на стіні. Відразу ж слід визначитися і з місцями прокладання електропроводів.

Підготовка підстави

Для правильного монтажу своїми руками розглянутого теплої підлоги і ламінату зверху особливо вирівнювати чорнове основи не потрібно. Воно має бути рівним і без сміття. Будь камінчик неминуче порве що укладається плівку. Допустити такий розвиток ситуації не можна.

Щоб уникнути безглуздого нагріву міжповерхового перекриття, під термоплівку настилається спеціальний тепловідбивний матеріал з фольгованим шаром. При цьому фольга повинна бути зверху, а стики смуг проклеєні алюмінієвим скотчем.

Монтаж плівкових елементів

При розкрої плівки не можна допускати випадкові порізи випромінюючих і проводять струм елементів. Розрізати її слід виключно поперек отмотанной з рулону смуги. Там є спеціальні лінії для цього. Робити розрізи під кутом і посередині категорично не можна. Такі ділянки не підлягають використанню і повинні бути видалені, підключати їх до електроживлення заборонено.

Від стіни термоплівка укладається на відстані 25-30 см і мідної смугою вниз. Кріплення її до відбиваючої підкладки під ламінат виконується звичайним скотчем.

Датчик температури повинен опинитися в самій прохолодною точці кімнати і посеред однієї зі смуг ІЧ теплої підлоги, а не між ними. Дроти від цього сенсора укладаються в гофровану трубу і штрабу на підлозі. Причому місце для нього потрібно підбирати так, щоб наявного в комплекті кабелі вистачило до терморегулятора. Робити скручування жив для подовження дроту тут не рекомендується.

Підключення теплої підлоги до мережі

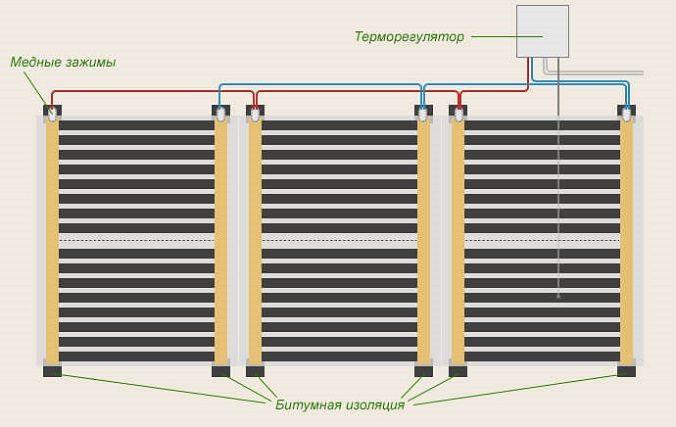

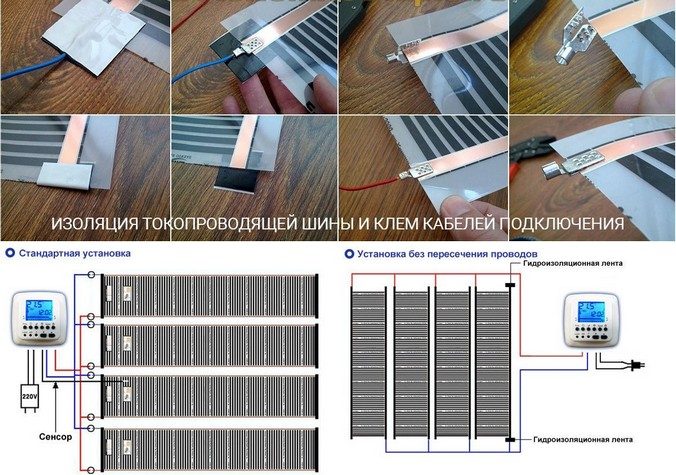

Під’єднання електропроводки до елементів теплої підлоги проводиться за допомогою кліпс. Одну сторону такого затиску слід закладати всередину плівки в передбачений виробником розріз, а другу – під неї. Зверху точок з електричним струмом залишитися не повинно. Обтиск клем на струмопровідній смузі і навколо підводять струм жив виконується звичайними плоскогубцями. Потім ці місця з’єднань ізолюються бітумним скотчем.

Укладена на підлозі плівка проводами підключається до терморегулятора. А далі проводиться вже підключення безпосередньо до електромережі 220 В звичайною виделкою в розетку. Тільки треба простежити, щоб дана лінія від електрощита і ПЗВ на ній були розраховані на подсоединяемую навантаження. Якщо споживана потужність ІК системи обігріву велика, то доведеться прокладати окремий кабель з захистом відключення.

Далі залишається включити ІЧ-плівку в мережі, виставивши на терморегуляторі 30-35 0С, і перевірити всі смуги нагріваються. Якщо це так, то залишається лише закрити їх зверху товстим поліетиленом для додаткової гідроізоляції і завершити монтаж. Все, далі можна укладати поверх змонтованого і підключеного теплої підлоги ламінат.

Рекомендації та можливі помилки укладання

Щоб домогтися комфортних температур, інфрачервона плівка повинна закривати близько 40-60% підлоги в кімнаті. Повністю всю її площу вкривати плівковою системою немає необхідності. Більш того, це протипоказано. Так під меблями будуть утворюватися ділянки локального перегріву, що неприпустимо.

Ламінат поверх термоплівки можна укладати відразу після завершення її укладання. При цьому ламіноване покриття слід монтувати тільки замковим з’єднанням. Використовувати клей тут не можна. При виборі фінішу краще всього орієнтуватися на клас зносостійкості ламіната від «33» і вище. Дешевий аналог з «31» або «32» брати не варто.

Висновок

Інфрачервона термоплівка – найбільш оптимальний варіант підігріву ламінату. Монтується така система своїми руками за кілька годин. Тільки треба бути заздалегідь готовим до чималим рахунках за електроенергію. І вкрай важливо простежити, щоб має проводка здатна була витримати додаткове навантаження. З електричним струмом жарти жартувати не варто.
