Горищні сходи своїми руками

У більшості випадків горище застосовується для зберігання невикористовуваних і старих речей. У минулі часи мало хто міг наважитися використовувати його для житлового простору. Сьогодні ж в гонитві за кожним квадратним метром багато перевлаштовувати горищне приміщення, роблячи житлову кімнату. Відповідно, горищні сходи в цьому випадку відіграє ключову роль. У цій статті ми з різних сторін розглянемо з вами виготовлення цього предмета інтер’єру, і дізнаємося, які існують види сходів на горище.

Пристрої та типи конструкцій

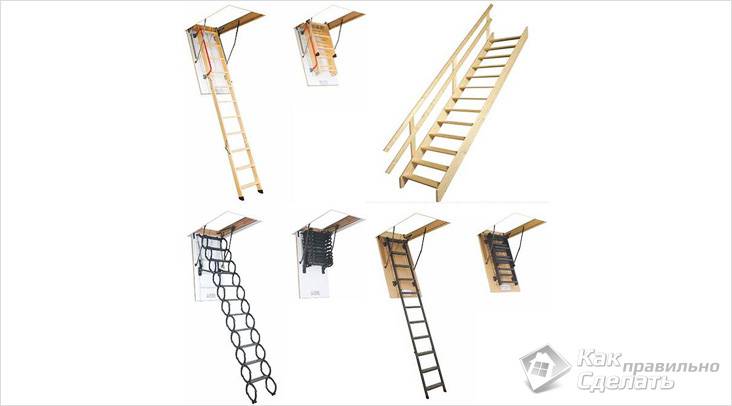

Види сходів

Сходи встановлюються як зовні, так і всередині будинку. Останній варіант має куди великими плюсами. Щоб потрапити в горищне приміщення, не потрібно йти через двір. Слід виділити кілька видів конструкцій сходів:

Монолітні.

Маршові.
Гвинтові.

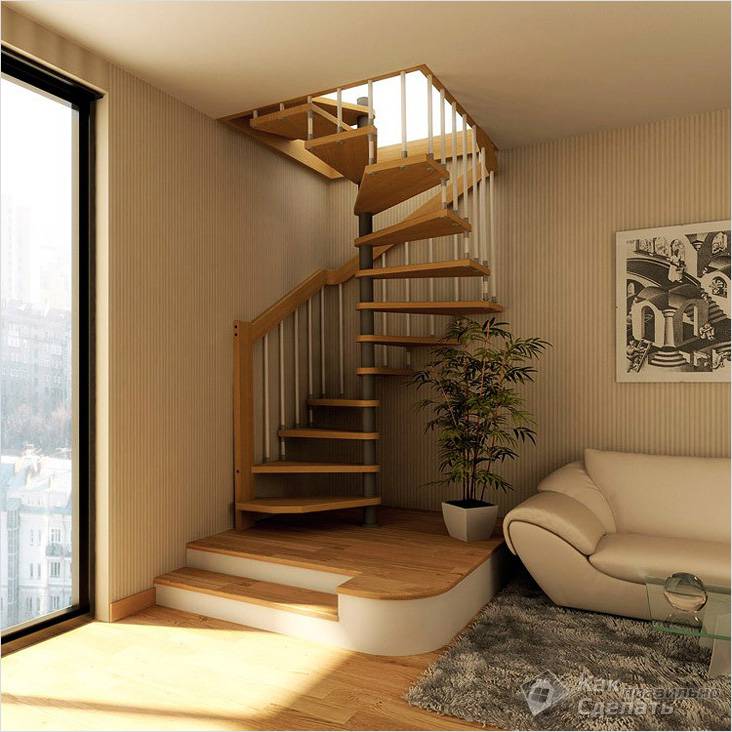

Гвинтові сходи

Складні горищні сходи.

Відкидні.
Ножичні.
Телескопічні.
Розкладні або важільні.

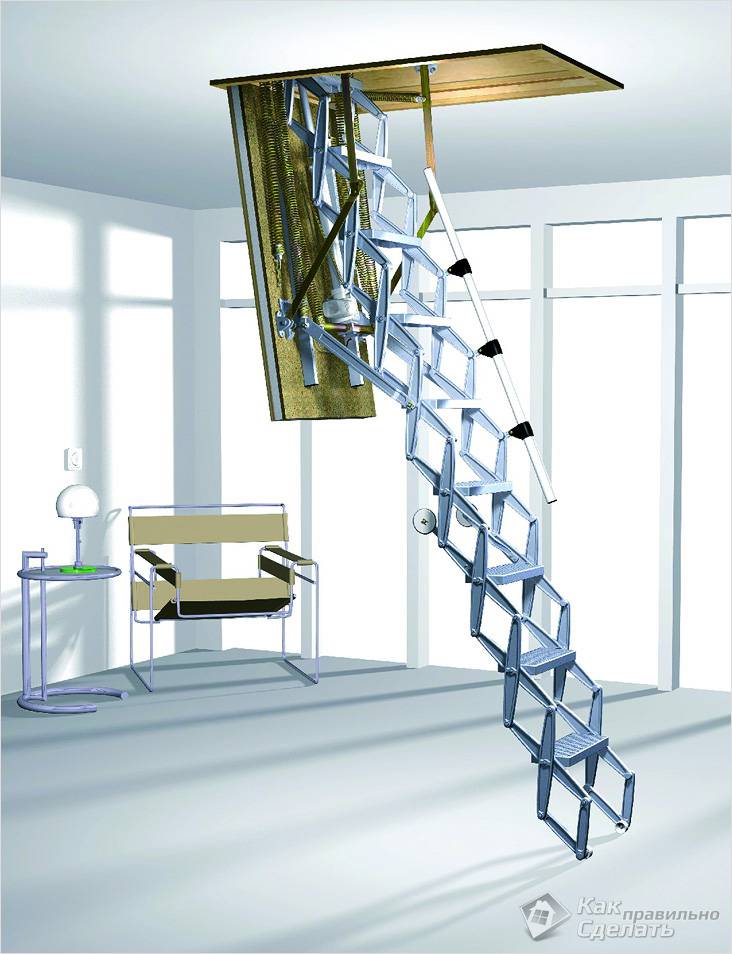

Ножничного типу

Переносні.

Приставні.
Драбини.

Що стосується останнього варіанту, то такі сходи часто використовуються як тимчасові споруди. Наприклад, вони застосовуються в тих випадках, коли горищем доводиться користуватися не так часто. Переносні сходи не так надійні.

Якщо говорити про надійність, то тут, безумовно, слід зазначити монолітні сходи, які володіють широким маршем і надійними поручнями. Але якщо у вас маленьке приміщення, то вмістити її буде практично нереально. У подібних обставинах ідеальний варіант сходів – висувна. Вона відрізняється простотою експлуатації, безпекою та ергономічністю.

Драбина-трансформер складна

Переважно сходи-трансформер виготовляється з металу або дерева. Якщо ці два матеріали скомбінувати, то результат буде дуже навіть пристойним. Наприклад, марш сходів робиться з дерева, а важливі вузли з металу: кріплення, механізм і пружини. Дерево буде полегшувати всю споруду, а метал додавати міцність. Для виготовлення дерев’яних елементів краще застосовувати тверді породи деревини.

У деяких ситуаціях можна застосовувати пластикову фурнітуру. У процесі трансформації пластмаса нівелює тертя. За методом відкривання розкладні сходи бувають ручні та автоматичні. Для легкого ручного відкривання до сходів прикріплюється вантаж.

Головні вимоги, які пред’являються для складних горищних сходів це компактні розміри і міцність. Не меншу роль відіграє і естетичний зовнішній вигляд споруди.

Розсувні сходи з висувними маршами

Великою популярністю користуються ножичні сходи. Її виробництво виконується тільки з металевих деталей. По-іншому вона називається «гармошка». Але вони мають ряд негативних якостей. Наприклад, через час, сходовий марш буде видавати неприємний скрип, так як деякі деталі будуть зношуватися. Але це можна запобігти, своєчасно змащуючи кожне робоче з’єднання.

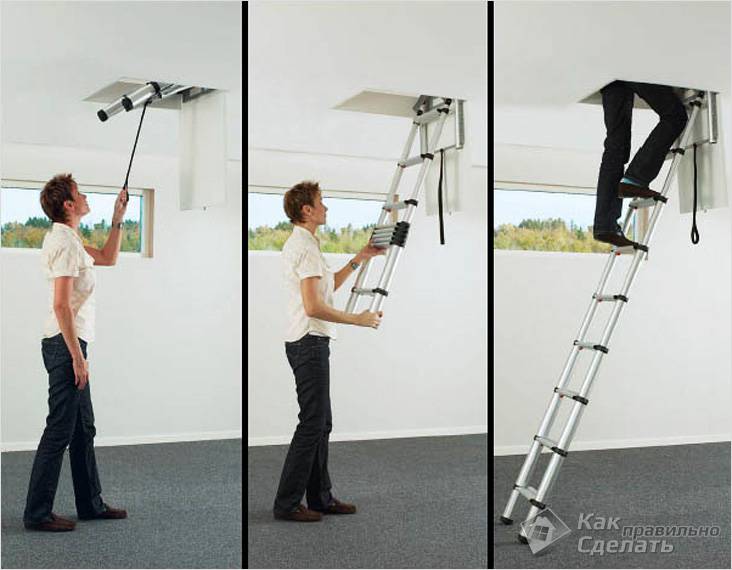

Драбина телескопічна

Телескопічна

Даний тип конструкції складається з секцій, які висуваються. У складеному вигляді вона займає мало місця, так як деталі збираються одна в іншу. Робляться вони переважно з алюмінію. Драбина телескопічна має високу міцність.

Секційна і шарнірна

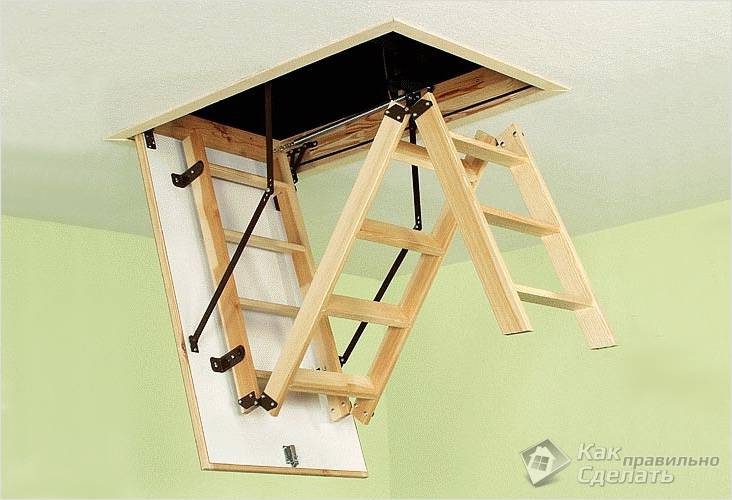

Вона може мати 1-4 секції. Перша закріплюється на кришці. Наступні секції з’єднані між собою і утворюють рівномірний сходовий марш. Вони обладнані спеціальними шарнірами і петлями.

Відкидна

Якщо у вас немає вільного місця, відкидна сходи має явні переваги. У більшості випадків вона складена в стіні. За необхідності її можна висунути. Використовуючи карткові петлі, сходинки закріплюють на тятиві. Коли вона складена, вона ховається в стіну.

Сходи, яка ховається в стіну

Загальні вимоги до горищним сходам

Слід згадати про стандартні розміри таких споруд:

Допустимої шириною маршу вважається 650 мм.
Не рекомендується виготовляти сходи більше 3000 мм у висоту. Це потягне за собою меншу жорсткість конструкції, в результаті чого може статися нещасний випадок. Крім усього іншого, занадто високу конструкцію буде проблематично складати.
Сходинки в кількості від 13 до 15 штук.
Між ступенями повинен бути проміжок не більше 19,3 див. В іншому випадку експлуатація сходи буде утруднена.
Сходинка повинна мати товщину від 1,8 до 2,2 див.
Стандартний кут нахилу дорівнює 60-75°.
Вся конструкція повинна витримувати вагу до ста п’ятдесяти кілограмів.
Розташування сходинок тільки паралельно підлозі. Для повної безпеки на них можна наклеїти протиковзкі накладки.

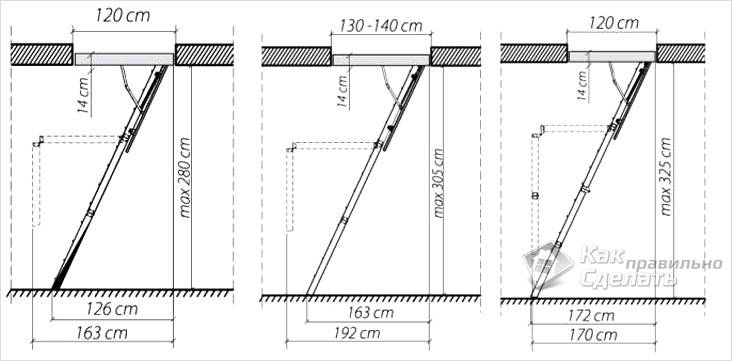

Розміри

Окремо слід відзначити і розмір люка. Стандартним розміром вважають 120×70 див. Якщо отвір буде менше, то підніматися буде незручно. При великих розмірах люка будуть великі тепловтрати. Якщо ваш горище опалюватися не буде, тоді люк повинен бути паро – і теплоізольований.

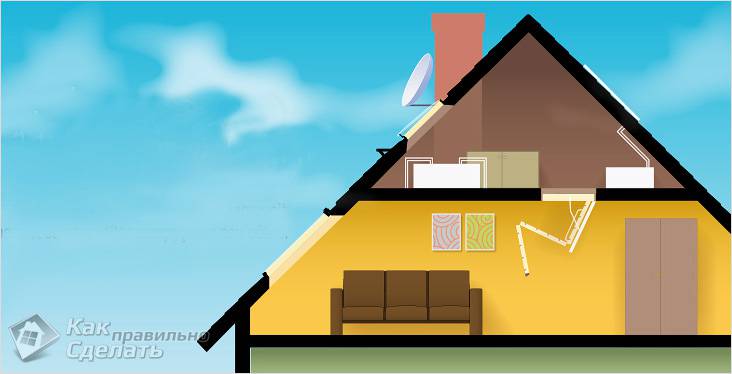

Місцерозташування горищних сходів

Місце розташування

Драбина не повинна заважати проживання в будинку. З цієї причини установка сходів в кухні або в спальні буде недоцільною. Тому її можна розташувати, наприклад, в коридорі, холі. Вибране приміщення повинно бути відповідного розміру. У деяких випадках такі сходи використовуються в якості деталі інтер’єру, тому в деяких випадках її можна не ховати. Рекомендується зробити попередній креслення, щоб представити сходи у вашому інтер’єрі.

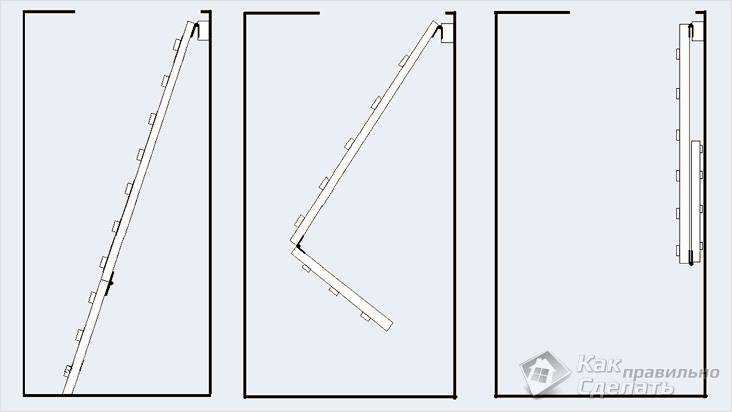

Виготовлення сходів з двох секцій

З двох секцій

Якщо ви хочете виготовити просту сходи без складних механізмів, сходи з двох секцій це ідеальний варіант. Для її виготовлення вам знадобиться:

Ножівка по дереву.
Рулетка.
Стрем’янка.
Карткові петлі по ширині косоура – 4 штуки.
Брус – 2 штуки завтовшки 2-3 см. По довжині повинен дорівнювати ширині люка.
Петлі, саморізи, гачок і анкера.

За допомогою петлі короткий брус закріплюється на верхній кінець драбини. Другий, аналогічний відрізок бруска, на нижній частині. Вони повинні закріпитися навскіс, інакше будуть заважати руху. Така конструкція буде досить жорсткою. Після, отмеряете 2/3 сходів і робите акуратний розпил. За допомогою металевих петель з’єднують дві частини.

Петлі необхідно правильно закріпити, інакше сходи буде відкриватися в неправильному напрямку.

Тепер на стіні під люком монтуйте верхній брусок. Щоб в складеному стані сходи не розкривалася, можна використовувати гачок. Для цього поруч з місцем розпилу вкрутіть петлю, а гачок на відповідній відстані – в стіну. Горищні драбина двосекційна готова!

Одним з недоліків такої конструкції є те, що вона завжди на очах. Але якщо докласти трохи більше зусиль, то своїми руками можна спорудити сходи, яка буде захована в люку.

Ховаємо сходи за люком

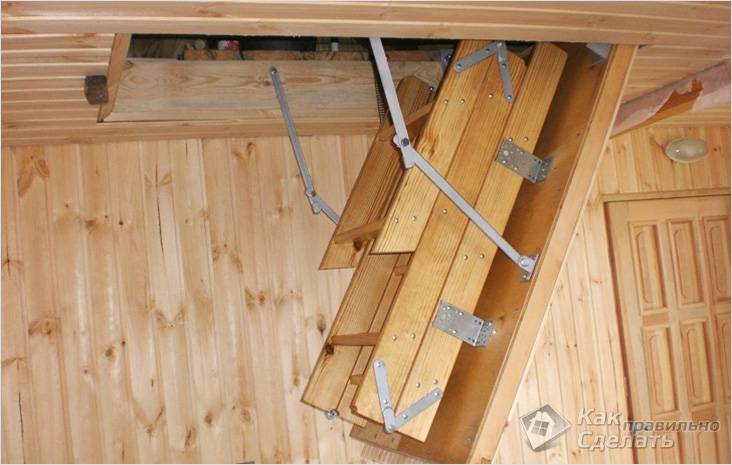

Конструкція, складена у люці

Даний вид сходів має три секції, але в цьому випадку вона вдало розташується в люку. Перш за все, визначитеся з її місцерозташуванням. Наприклад, отвір має розміри 120×65 див. Тоді для запобігання втрати тепла люк слід вирізати на 7-8 мм ширше з кожної зі сторін. Для роботи буде потрібно наступний матеріал:

Брусок перетином 50×50 мм – 2 довгих і 2 коротких.
Фанера товщиною 10 мм
Фанера товщиною 4 мм, для виготовлення косинки.
Клей ПВА.
Саморізи.

На кінці кожного бруска зробіть випив на половину його товщини. Після ці місця промажте клеєм і з’єднайте в паз всі між собою в прямокутник. Для міцності між собою можна додатково скрутити саморізами. Щоб у вас вийшла точна діагональ з фанери 4 мм виріжте косинку.

Коли клей висох, косинки демонтуєте і прикрутіть лист фанери 10 мм саморізами. Тепер приміряйте конструкцію в прорізі. Якщо все підходить, то вимірювання були виконані точно.

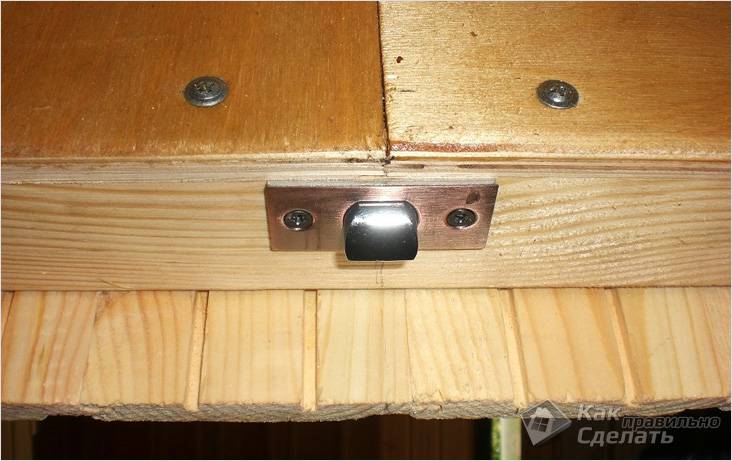

Для естетичного вигляду в кришку врежьте дверну клямку. За допомогою прикрученою ручки можна буде відкривати люк на защіпку.

Механізм для сходів з люком – шарнірний без пружини

Один з важливих вузлів складаний горищних сходів – механізм відкривання. Найпростіший метод полягає в його купівлі. Але при бажанні заощадити сімейний бюджет його можна зробити своїми руками.

Для цього вам буде потрібно:

Куточок – 1 штука.
Шматок металевого листа.
Дві смужки різної довжини.
Болти М10.
Дриль.
Свердла.
Малка.
Лобзик.
Тески.
Струбцини.

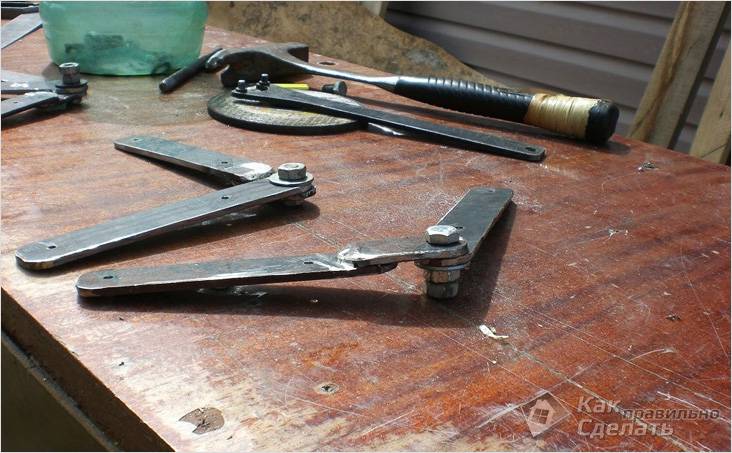

Технологія виготовлення:

Першим ділом робиться креслення на картоні сходів. При цьому слід вказати приблизний кут її нахилу у відкритому стані.
Тепер з картону вирізати приклад конструкції і окремі деталі. Це дозволить підібрати правильну довжину шарніра.
На металевих смужках отмеряете отвори для шарніра. Відстані отмеряете згідно з попередніми вимірюваннями. Отвір робиться для болта М10.
Ці деталі збираєте між собою і злегка стягуєте.
Тепер заміряють потрібний кут, використовуючи малку. Після чого розсовуєте механізм на потрібний кут.

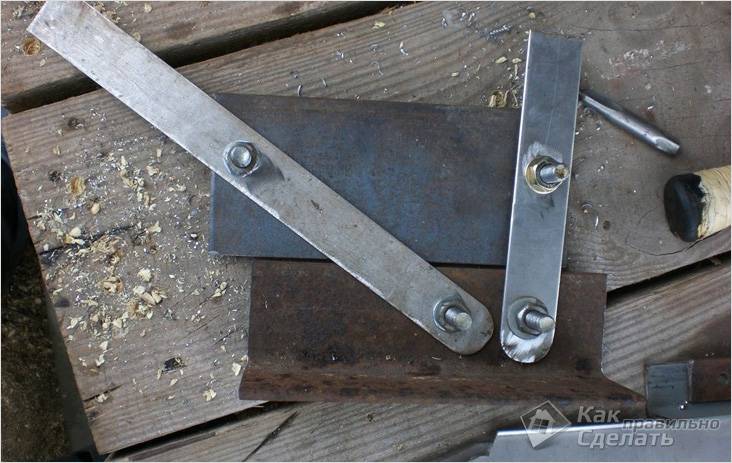

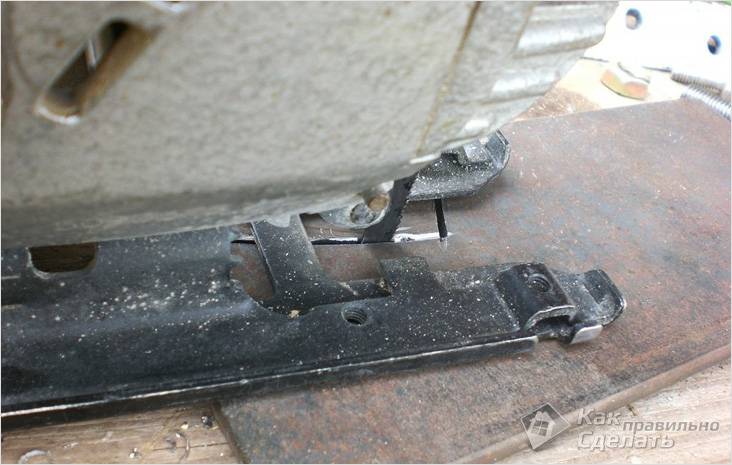

На металі відзначаєте область, яка при відкриванні буде перекриватися куточком. За допомогою лобзика вирізати її.
На цьому етапі смугах надаєте товарний вигляд. Закругляете кути і обрізаєте зайву довжину. Це дозволить їм не чіплятися між собою і, відповідно, не заважати один одному.
Після видалення зайвого металу куточок стане упиратися в необхідному положенні. Перший механізм готовий!

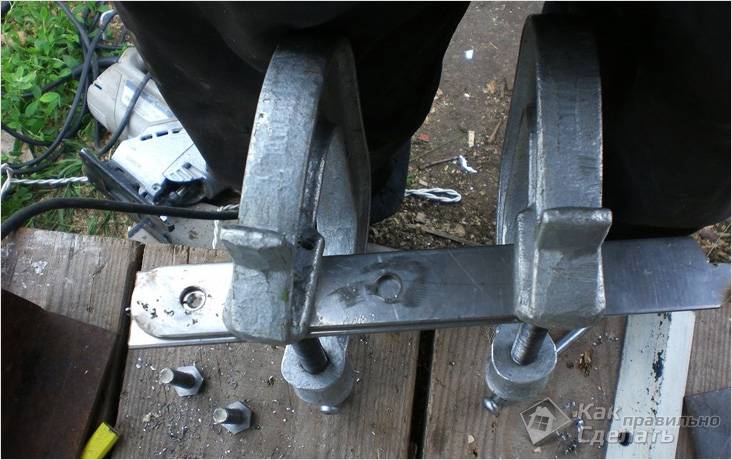

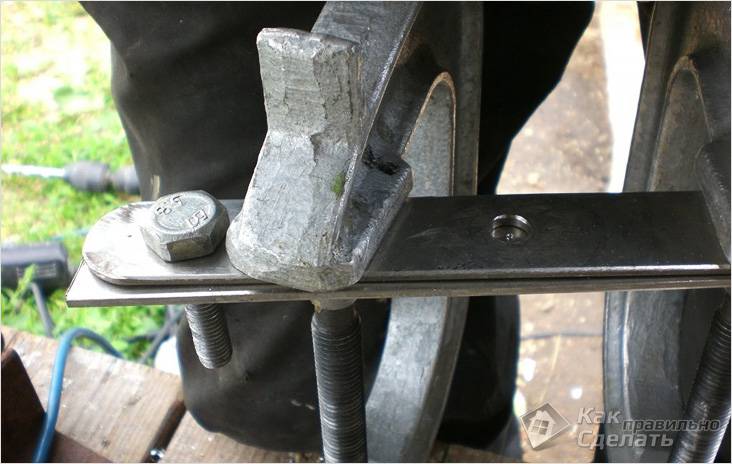

Для приготування другого механізму скріпіть між собою струбцинами кожну пару деталей. Це дозволить зробити ідентичну деталь. Просвердлите отвори.
У готовий отвір вставляєте болт і просвердлюєте друге.

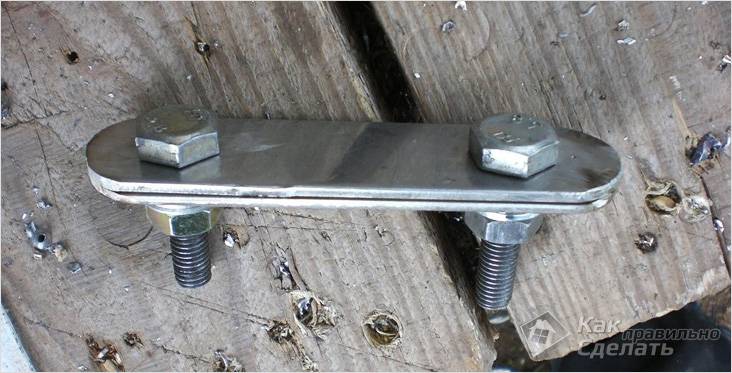

Скрутивши заготовки двома болтами, ровняете їх по довжині і надаєте однакову форму.

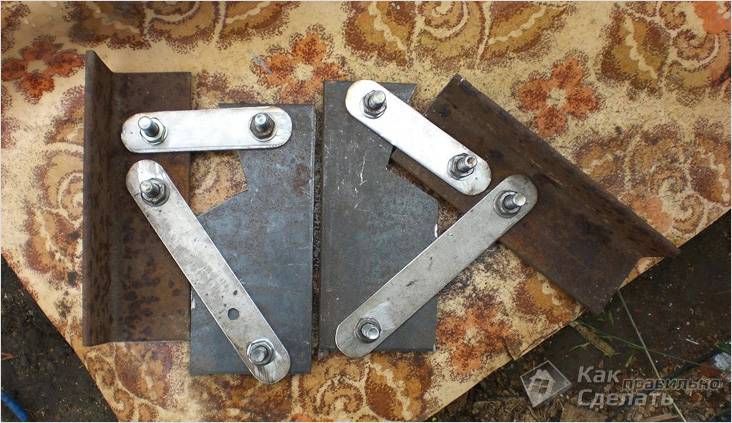

За таким принципом робите всі частини механізму. В результаті у вас вийде зробити дві однакові частини механізму.

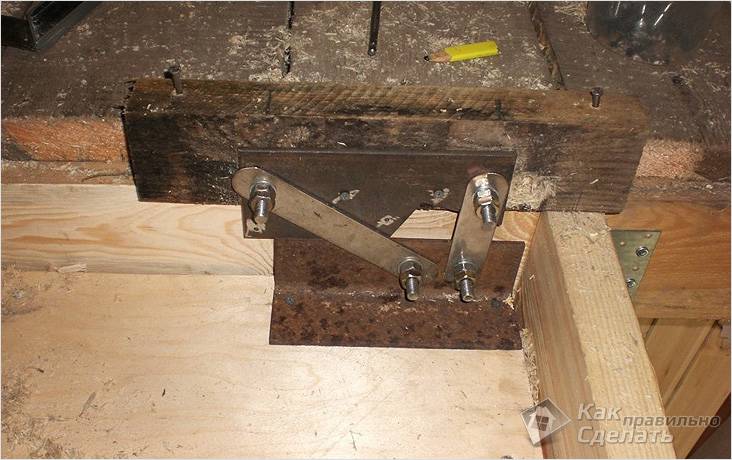

Коли механізми готові, їх слід прикріпити до люку, який був зроблений раніше. При цьому слід приміряти люк з механізмами до отвору.

У відкритому положенні люк не повинен торкатися стінок отвору. У разі необхідності його можна відрегулювати. Щоб всі споруда добре утримувалося, слід виготовити ще одну важливу деталь. Для цього візьміть дві смуги, ширина яких 2 см, а також куточок. До кінця однієї зі смуг приварите невеликий шматок металу. В якості опорної площадки буде виступати куточок.

Так, ви зробите шарнір, який у відкритому положенні злегка буде згинатися, але при цьому витримувати всі навантаження. Крім всього іншого, він повинен повністю розкриватися. Це дозволить рівномірно розподілити навантаження, створювану шарнірної сходами.

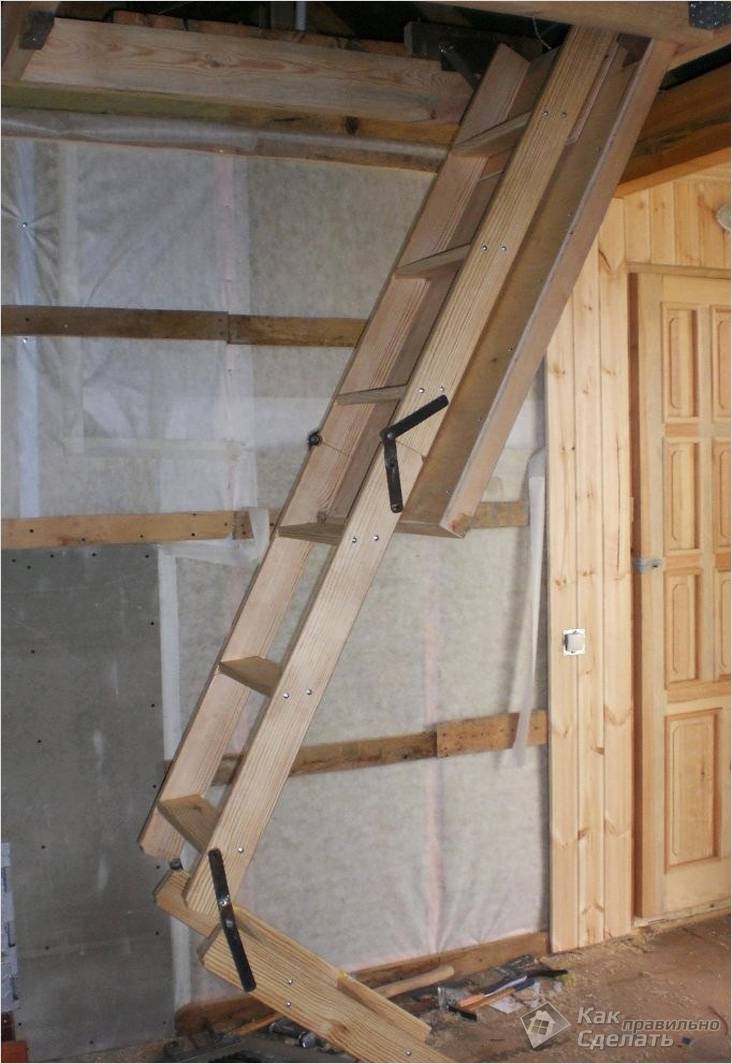

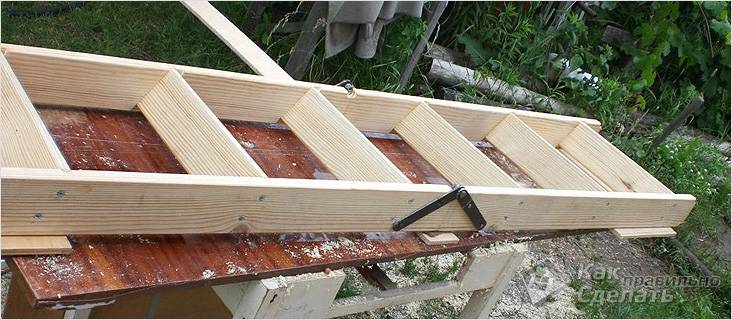

Сходи з дерева на тятивах

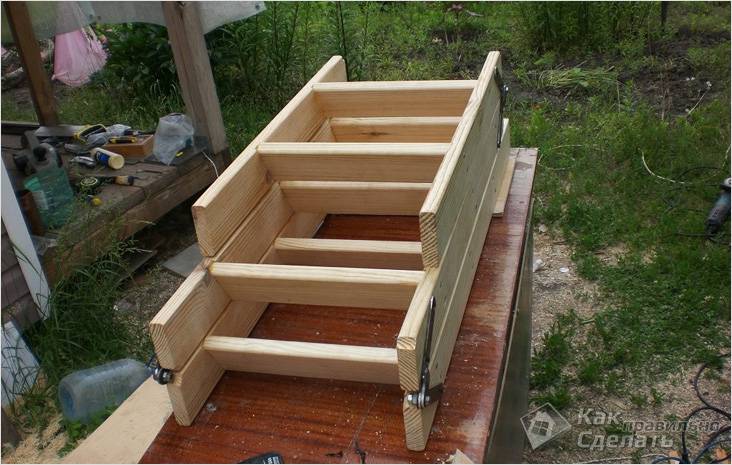

Розкладна секційна

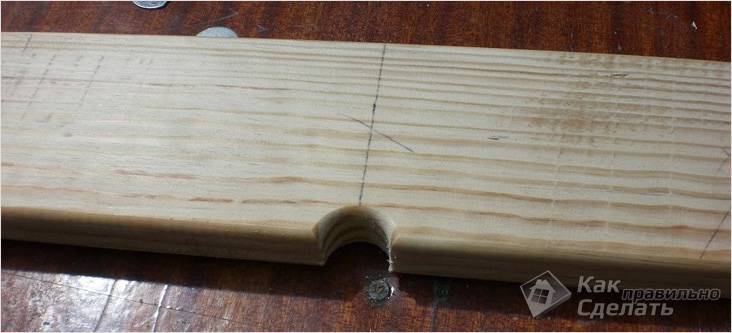

Зробимо сходи з дерева. Візьміть дюймову дошку, шириною в десять сантиметрів. Вона стане в нагоді для виготовлення тятиви і сходинок. Перша секція робиться рівно по довжині люка, друга – аналогічно, а третя трохи менше. Що стосується останньої секції, то її довжина повинна дорівнювати залишився відстані між підлогою і двома секціями в розкладеному вигляді. Тут також необхідно буде скористатися малкою. Вымеряете нахил кута сходи в її розкладеному стані. Ці вимірювання перенесіть на дошку і позначте рівні. Це робиться на двох довгих секціях. Ці лінії слід наносити рівномірно на дві дошки. Для цього їх можна скріпити скотчем. Наносяться лінії повинні бути дзеркальними. У місцях, де будуть шарнірні петлі, просвердліть пером на 25 отвори.

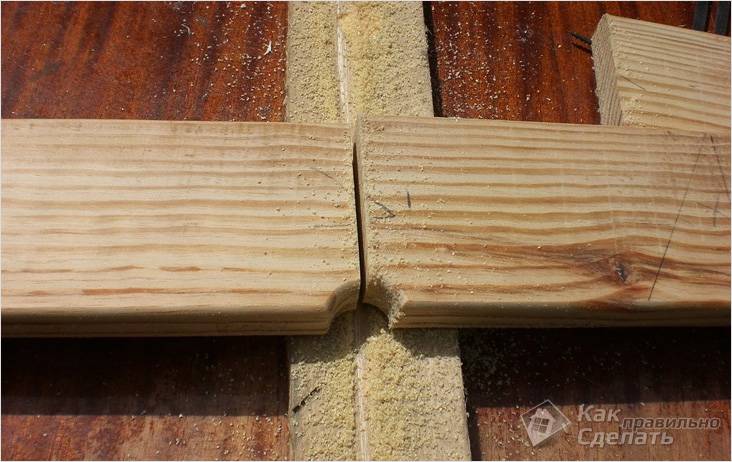

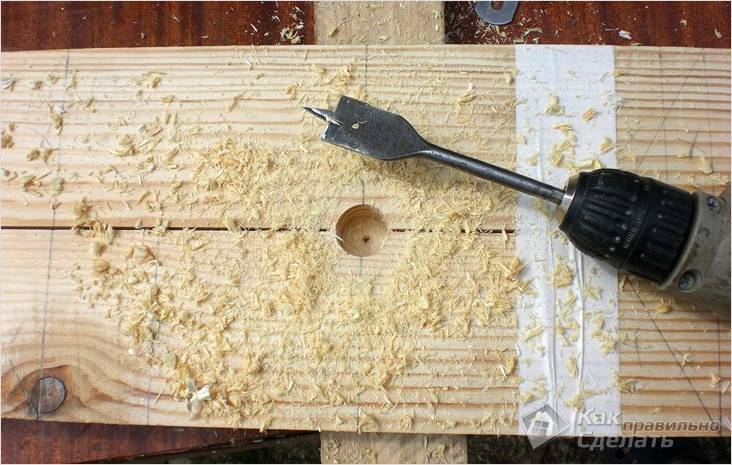

Отвори повинні бути з двох сторін дощок, тому спочатку робите отвору з внутрішньої сторони, а потім з зовнішньої. Кожне отвір відшліфуйте фрезером.

Це додасть заготовам естетичний вигляд. У місцях з’єднання сегментів розпиляєте дошки.

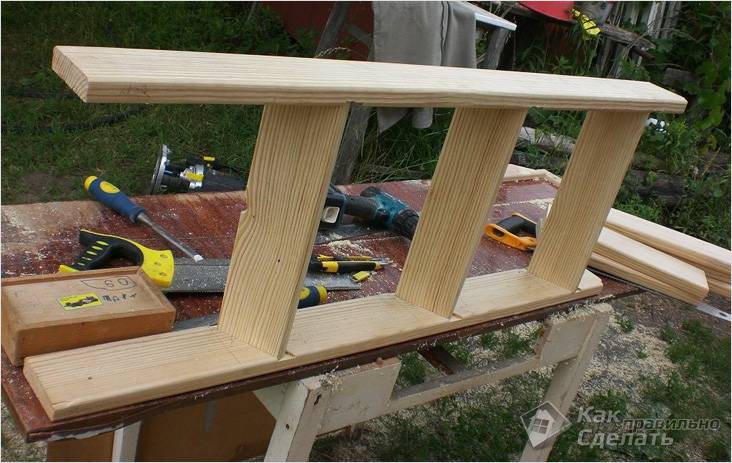

Наріжте необхідну кількість сходинок, відшліфуйте їх. Для кожної сходи на тятиві зробіть невеликі отвори в 5 мм. Всю конструкцію збирайте за допомогою клею ПВА і саморізів.

Робимо металеві петлі

Щоб з’єднати секції маршу слід також виготовити петлі. Завдяки їх наявності сходи буде складатися і розкладатися, відповідно. Для цієї мети необхідно буде взяти металеву смугу шириною в 2,5 див. Таких смужок потрібно буде вісім штук. До чотирьох з них приварите невеликий шматочок аналогічної смужки. У кожній з них зробіть отвори, які будуть використовуватися для кріплення сходів.

Тепер перший і другий сегмент сходи покладіть на рівну поверхню. Стик між ними повинен бути досить щільним. Прикручувати петлю так, щоб болт шарніра став у виїмку по центру з’єднаних секцій. З іншого боку орієнтиром буде край тятиви. Після прикручування двох петель перевірте сходи на предмет її згинання. Якщо все працює справно, по такому ж прикладу з’єднайте третій сегмент.

Монтаж складаний конструкції в проріз

Тепер залишилася сама малість. Коли всі виготовлені вами деталі закінчені і з’єднані між собою, можна приступати до монтажу в отвір.

Першим ділом обробіть всі металеві частини грунтовкою для металу, фарбою з балончика і нанесіть два шари лаку на дерев’яні елементи.

Коли вся конструкція висохла, залишається закріпити її анкерами в отворі на горище. Після тривалих робіт складна драбина готова! Фотоінструкцію ви можете знайти в кінці статті.

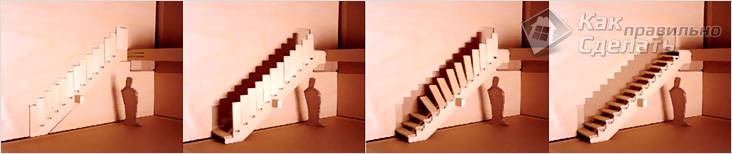

Як зробити відкидну горищні сходи?

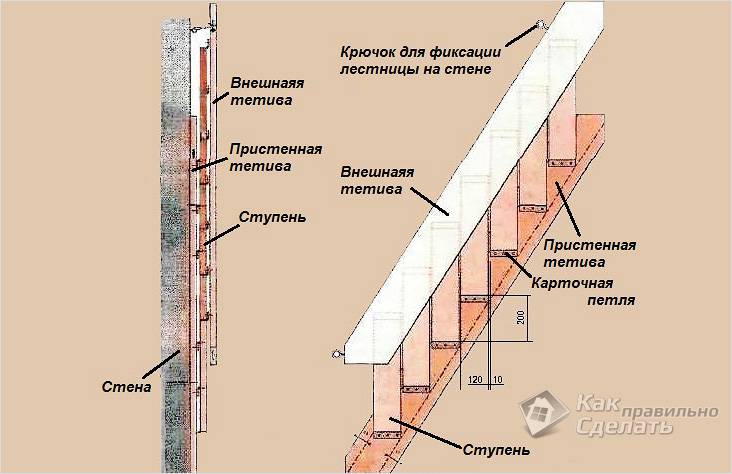

Схема відкидний сходи

На горище або на виготовлену вами мансарду можна піднятися, використовуючи відкидну сходи. Для цього вам буде потрібно наступний будівельний матеріал:

Для виготовлення тятиви 2 дошки. Товщина 30 мм, ширина 200 мм. Довжина безпосередньо залежить від кута нахилу сходів і висоти перекриття.
Дошки для сходинок. Ширина 120 мм, товщина 30 мм, довжина 500 мм
На кожну сходинку дві карткові петлі.
Саморізи.
Анкера.
Гачок для кріплення конструкції на стіні.

Для успішної складання сходи до стелі верхній край стаціонарної тятиви не повинен доходити на 550 мм.

Схема в зібраному вигляді

Отже, вся робота виконується у такий послідовності:

Одну тятиву закріплюєте анкером до стіни. Саме кріплення повинно бути жорстким, так як на ньому буде триматися вся конструкція.
Размечаете сходинки. Положення першої відзначаєте паралельно підлозі. Проводите відрізок, довжина дорівнює ширині сходинки 120 мм.
Тепер проводите дві паралельні прямі через кінці відрізка паралельно краям тятиви.
Потім проводите перпендикуляр від кінця першого відрізка.
Від цієї лінії відступаєте вправо на 10 мм і проводите лінію паралельно перпендикуляру.
Точка перетину цієї лінії з верхньої, яка проводиться паралельно до краю тятиви, визначає місце розташування наступної сходинки. За таким принципом здійснюється розмітка всіх наступних ступенів.

Щоб щаблі при складанні не терлися один об одного, між ними необхідний відступ в один сантиметр. Всю цю розмітку переносите на другу тятиву і кріпіть щаблі в зазначених місцях. Що стосується петель, то вони повинні розташовуватися на стаціонарній тятиві так, щоб вони в кінцевому результаті підняли сходинки вгору, а рухому тятиву опустили вниз. Відповідно, у відповідних місцях на стіні монтується гачок. Це, мабуть, самий простий і швидкий метод виготовлення відкидний горищних сходів.

Справа за малим

Отже, ми розглянули з вами кілька варіантів виготовлення горищних сходів своїми руками. Безумовно, спочатку може здатися що це немислима завдання, але, приклавши зусилля, можна зробити все. Залишайте свої коментарі до цієї статті та діліться своїми враженнями!
