У більшості випадків для спорудження автономного водопостачання на дачі виготовляють свердловину. Щоб вона могла тривалий час давати чисту воду, слід подбати про приготуванні фільтра свердловини. Він буде занурений у водоносний шар, тому його якість має бути відповідним. У цій статті ми розповімо, як виготовити фільтр для свердловини своїми руками.

Фільтр для свердловини. Що це і які бувають види?

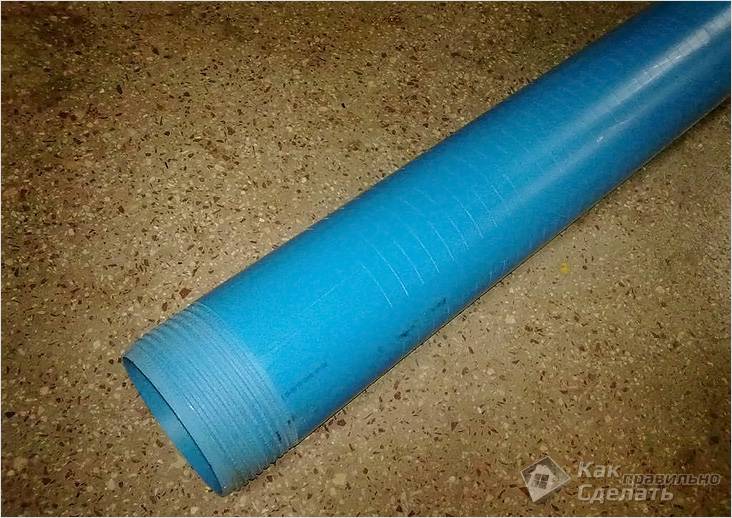

Приклад пластикового щілинного фільтра

Фільтр для свердловини являє собою елемент, розташований в самому низу обсадної колони. У деякий випадках його називають робочою ділянкою. Він виконує важливу функцію щодо запобігання попадання частинок грунту всередину конструкції, через яку надходить чиста вода на поверхню. Крім того, він служить додатковим захистом від обвалення. Виготовлення фільтрів здійснюється декількома способами. У цій статті ми розглянемо з вами такі фільтри, які зможе зробити кожен:

• фільтри з перфорацією,
• щілинні фільтри
• гравійне фільтраційне споруда.

Фільтри з перфорацією

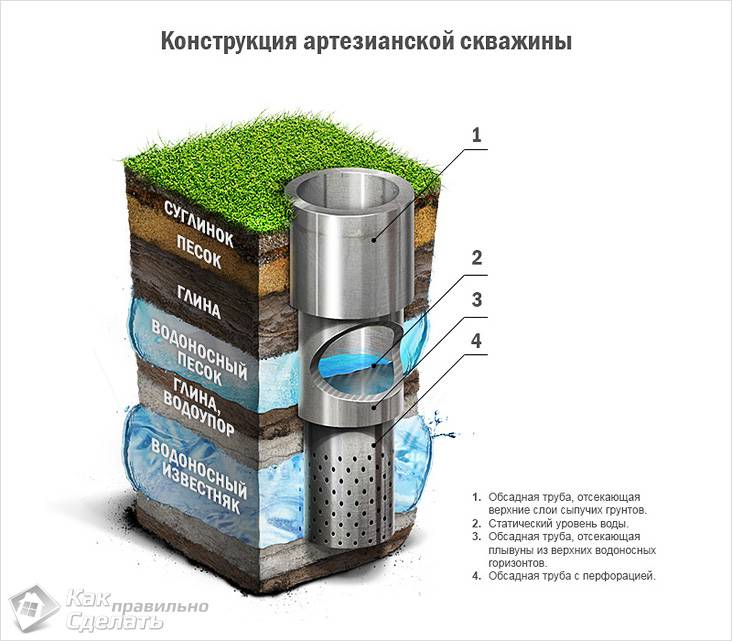

В артезіанській свердловині

Якщо говорити про перфорованих фільтрах, то їх конструкція користується найбільшою популярністю. За своєю структурою вони нагадують звичайну перфоровану трубу, яка покрита сіткою. Зробити її самостійно нескладно. Найголовніше перевага такого фільтру, це висока ефективність. Також дірчастий фільтр з перфорацією застосовується в самих різних породах. Використовують його в більшості випадків при виготовленні артезіанських свердловин. Сама конструкція має наступні складові частини:

• фільтр,
• надфильтровый ділянку,
• відстійник.

Що стосується останнього ділянки, то у відстійнику відбувається накопичення великих часток. Він розташовується в самому низу стовбура.

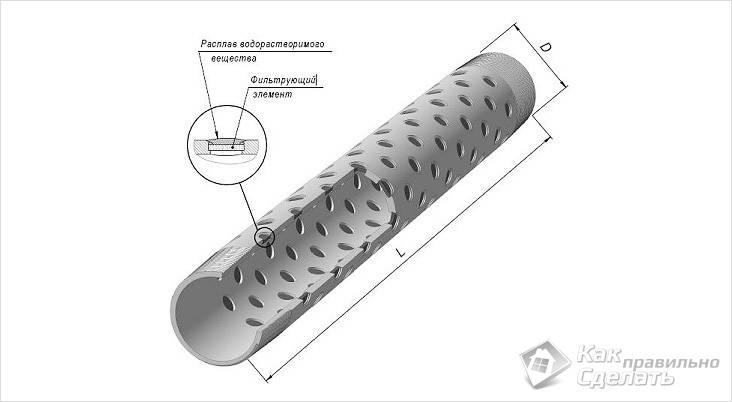

Перфорований

Попередньо необхідно підготувати наступний будівельний матеріал та інструменти:

1. Сталева труба, відповідного діаметру. В деяких випадках допускається використання пластикових труб, але важливо, щоб був харчовий пластик.
2. Свердла по металу. Діаметр свердел слід підібрати за розміром гранул, які переважають в ґрунті.
3. Електрична дриль.
4. Металева сітка.

Вибір сітки можна виконати методом просіювання піску з водоносного шару. Так, сітка, яка пропускає 50% піску, буде найбільш підходящою.

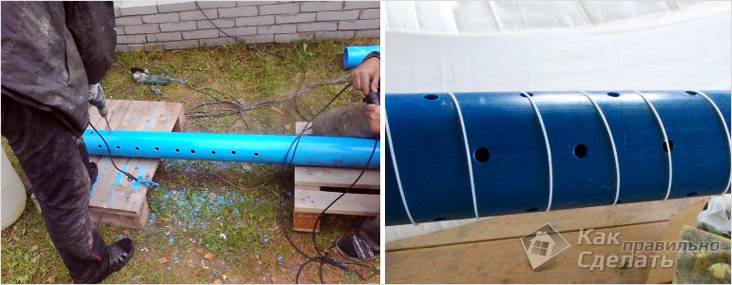

Виготовлення фільтра з перфорацією з пластику

Сам же процес виготовлення фільтра проходить в такій послідовності:

1. Заміряє довжину відстійника.
2. Розташувавши трубу на рівній поверхні, наносять на неї розмітку. Перфорований ділянку повинен складати 25% від загальної довжини труби.
3. Далі, виготовляються отвори. Від краю труби відступаєте один метр. Між кожним отвором повинен бути інтервал 1-2 див. висвердлювати Отвори необхідно під кутом 30°-60°. Напрямок кута знизу вгору.
4. Кожен гострий край слід ретельно зачистити. Виріб злегка обстукати, щоб зсередини і зовні не було металевої стружки.
5. На наступному етапі закриваєте дерев’яною пробкою нижню частину труби.
6. Щоб отвори не засмічувалися, трубу необхідно загорнути в сітку.

Так, фільтр з перфорацією для свердловини готовий!

Виготовлення щілинного фільтра

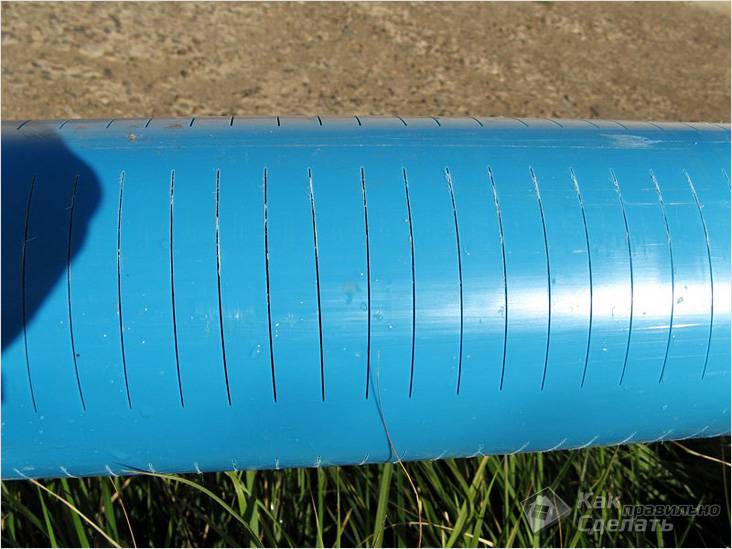

Щілинний

Якщо у вашому випадку в свердловині переважає порода, яка схильна до обвалення, то кращим варіантом буде виготовлення щілинного фільтра. Його головною особливістю є те, що він володіє достатньою пропускною здатністю. Зверху вироби немає глухої зони, а площа щілини перевищує площу отвору. Якщо бути об’єктивним, то така конструкція має один недолік. Щілинний фільтр має невелику міцність на вигин. З цієї причини в процесі його виготовлення необхідно створити пояса жорсткості, які не будуть мати перфорації.

Вам будуть необхідні наступні будівельні матеріали та інструменти:

• газовий різак,
• дріт нержавіючий Ø3 мм,
• сітка латунна,
• труба необхідного діаметра,
• болгарка,
• відрізний круг.

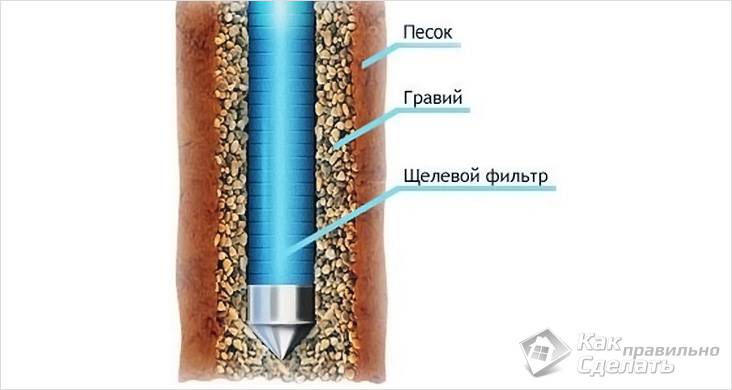

Виготовлення

Принцип виготовлення щілинного фільтра схожий з принципом виготовлення перфорованого фільтра. Прорізи необхідно виконувати в поясному порядку або в шаховому. При цьому розмір щілини визначаєте по діаметру гранул, які переважають у складі породи. Як і в першому випадку, трубу необхідно замотати латунною сіткою галунного плетіння. Попередньо за допомогою болгарки та відрізного кола виготовте щілини в трубі. Перед тим як ви накладете сітку на трубу, необхідно по спіралі намотати дріт кроком в 2 див. На відстані 0,5 метра дріт рекомендується припаяти, що дозволить зробити жорстку конструкцію. Саморобний щілинний фільтр, виконаний за даною технологією, досить довговічний і має гарну пропускну здатність.

Для кращої міцності конструкції, сітку можна припаяти до дроту.

Гравійне фільтраційне споруда

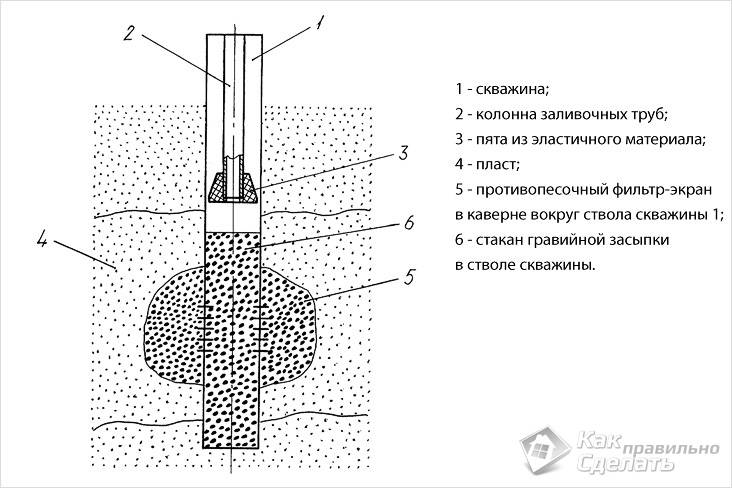

Гравійний

Якщо говорити про простоті, то даний вид фільтра відноситься саме до цієї категорії. При цьому гравійне фільтраційне споруда буде не менш ефективним, ніж вищеописані фільтри. Отже, щоб його виготовити, вам необхідно зробити наступні кроки:

• Отвір для свердловини необхідно пробурити більшого діаметра.
• Далі, калібрується і підбирається гравій. Фракція гравію повинна мати однаковий розмір.
• Потім свердловина засипається гравієм, шар якого повинен бути товщиною 5 див.

Середній розмір фракцій породи повинен бути менше фракцій гравію в десять разів.

Галька

Гравійне фільтраційне споруда готова до використання.
