Статистика невблаганна – близько двох третин усіх пожеж в котеджах відбувається із-за проблем у внутрішньобудинкової електричної мережі. Увагу електропроводки в приватному будинку треба приділяти підвищену. Вона повинна бути завжди справною і спочатку правильно спроектованої. Монтаж її цілком можна виконати самому. Головне грамотно спланувати розводку проводів ще на стадії проектування будинку і змонтувати їх до початку внутрішнього оздоблення кімнат.

Зміст

1. Монтаж електропроводки своїми руками
2. Покрокова інструкція
• 2.1 Розмітка схеми
• 2.2 Роботи зі стінами
• 2.2.1 Відкрита електропроводка
• 2.2.2 Закрита розводка
• 2.3 Підготовка проводів
• 2.3.1 Види
• 2.3.2 Які вибирати
• 2.3.3 Ввідний кабель
• 2.4 Заземлення
• 2.4.1 Як зробити в приватному будинку
• 2.5 Система захисного відключення
• 2.6 Розподільні коробки
• 2.7 Монтаж і коммутаци
• 2.8 Підключення
• 2.9 Розподільний щит
3. Перевірка та введення в експлуатацію
4. Висновок

Монтаж електропроводки своїми руками

Прокладку електричних проводів прийнято починати відразу після зведення стін і даху. Для цього можна викликати електрика або все зробити самостійно. Якщо поняття «електрика» не є чимось страшним і незрозумілим, то другий варіант дозволить трохи заощадити на будівництві свого будинку. Треба лише володіти елементарними навичками поводження з перфоратором, пасатижами і викруткою, а також не забувати про належних заходів безпеки.

Однак якщо є сумніви у власній компетенції в даному питанні, то монтаж домашньої електричної проводки краще довірити професіоналові. Ціна помилки тут дуже висока, що виникла від короткого замикання пожежа в змозі знищити весь котедж. Прокладати електропроводку своїми руками слід тільки за чіткої впевненості у власних силах і знаннях. При цьому всі схеми розводки і вибрані проводу повинні відповідати нормам і правилам електромонтажу.

Покрокова інструкція

Загальний порядок монтажу електропроводки в будинку передбачає:

• створення плану укладання проводів і розташування в кімнатах електроустановочних виробів;
• прокладання електропроводів в стінах і перекриттях чи на них;
• встановлення щита, розподільних коробок і розеток з вимикачами;
• комутацію всього цього в єдину внутрішньобудинкову електромережу;
• перевірку працездатності створеної системи і введення її в експлуатацію.

Критично складного тут нічого немає. Головне-вибрати правильні дроти, щоб вони без проблем витримували навантаження, не забути встановити пристрої захисту і все уважно поєднати в єдине ціле.

Розмітка схеми

Перш ніж починати прокладати електропроводи, необхідно зробити розмітку їх розведення на стінах. Це потрібно для точного розуміння обсягу монтажних робіт. Плюс відразу буде видно “вузькі” місця перетину електропроводки та інших інженерних систем. Наприклад, якщо поряд з кабелем виявляється водопровідна труба, щось треба змістити в бік. Допускати зіткнення, нехай навіть потенційного в майбутньому, води і електрики не можна ніяк.

За негласними правилами при розмітці електричної проводки всі лінії робляться строго вертикальними або горизонтальними. Це знижує ризик пошкодження електропроводів при подальшій обробці і полегшує їх пошук потім при ремонті.

Роботи зі стінами

Після виконання розмітки можна приступати до свердлильно-долбежным робіт. Але спочатку слід визначитися – електропроводка прокладатися буде відкритим або закритим способом. У першому випадку не потрібно руйнувати стіни, але дроти доведеться якось закривати декором. А в другому вони будуть повністю втоплені в товщі перекриттів і перегородок, однак посверлить і подовбити перфоратором доведеться чимало.

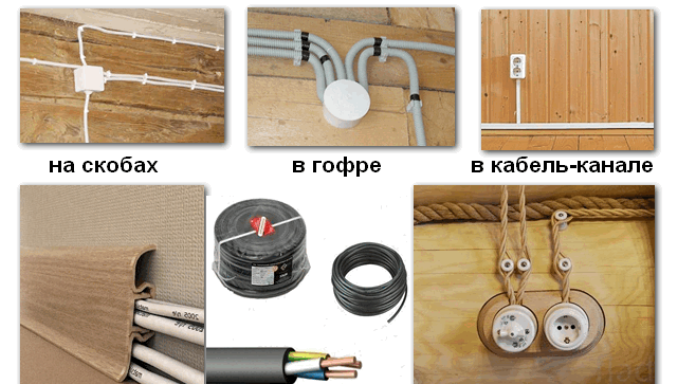

Відкрита електропроводка

При відкритій прокладці електричні дроти укладаються в трубках, спеціальних плінтусах і кабель-каналах. Виконуються вони з вогнетривких та самозатухаючих пластмас. Якщо приватний будинок зроблений з бруса або колоди, то доведеться вибрати саме цей варіант. Монтувати дроти всередині дерева не можна.

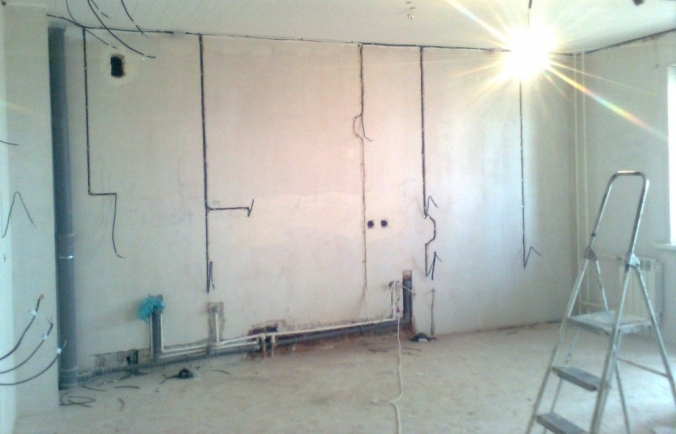

Закрита розводка

Закрита проводка передбачає прокладення кабелів прихованим способом в порожнинах всередині стін і перекриттів. Для створення таких заглиблень в цеглі або бетоні доведеться попрацювати перфоратором і болгаркою. Бруду буде багато. Але зате потім все дроту опиняться під шаром штукатурки, що дозволить зробити інтер’єр більш естетичним.

Підготовка проводів

Електричні дроти вибираються виходячи із споживаної потужності електроприладів на конкретній лінії від щита. Зазвичай всі споживачі електроенергії в котеджі розбиваються на групи приблизно з однаковим навантаженням, щоб перетин всіх кабелів по приватному будинку було єдиним.

Види

За матеріалом виготовлення жив проводи бувають:

1. Алюмінієві;
2. Мідні.

Перші дешевше, але жорсткі. Мідні згинати і укладати в штроби, труби і канали набагато простіше. За виконання вони можуть бути в одну жилу або багатожильними. Собі в приватний котедж рекомендується брати двох – і трьохжильні проводу (перші для освітлення, другі для розеток із заземленням).

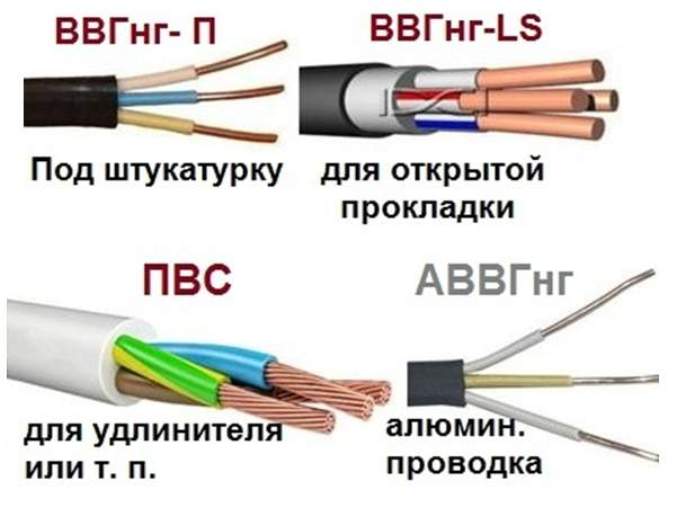

Які вибирати

На ринку зараз можна придбати найрізноманітніші дроти. Але для самостійного монтажу електропроводки варто вибрати варіант з подвійною ізоляцією ВВГ або ПВГ з додатковою маркуванням «нг» (не підтримує горіння). Це найбільш доступні за ціною і оптимально підходять для укладання в будівлях силові дроти. Вони в магазинах є у всіх перерізах. Необхідні для котеджу кабелі з жилами в 2.5, 4 та 6 кв. мм знайти нескладно.

Ввідний кабель

Самим товстим дротом в електропроводці приватного будинку буде вступної, на який лягає загальна навантаження. Від стовпа до електричного щитка електрики з електропостачальної компанії зараз зазвичай прокидывают самонесучі ізольовані дроти (СІП). Цей кабель вони монтують самі, а далі по придомовому ділянці і котеджу провести вступну лінію доведеться самому.

Якщо щит стоїть на вулиці, то будинок від нього доведеться прокидывать провід в 10-16 кв. мм. Однак якщо в планах ставити електрокотел або потужну припливно-витяжну вентиляцію або кілька кондиціонерів, перетин потрібно збільшити до 16-25 кв. мм в залежності від загальної потужності всього цього електрообладнання.

Заземлення

Для підвищення безпеки схема електропроводки в котеджі повинна бути виконана із захисним заземленням. Його завдання – убезпечити людей в житло від ураження електричним струмом. Підключення всієї побутової техніки в будинку до розеток з виведенням на «землю» зараз є нормою.

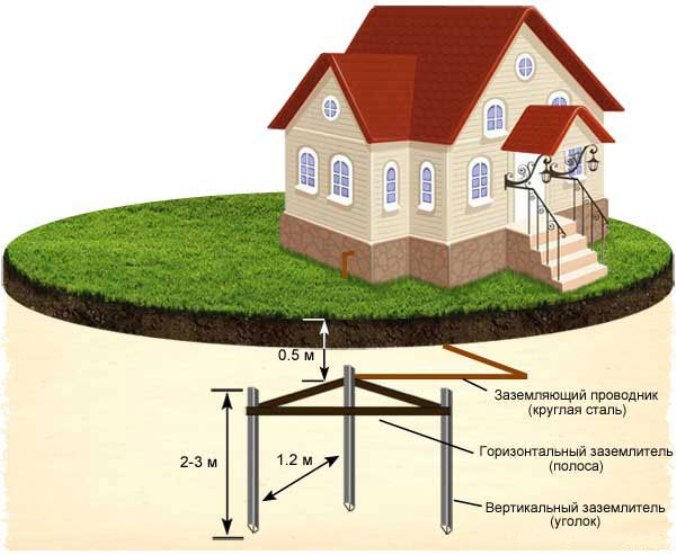

Як зробити заземлюючий контур в приватному будинку

Крім проводів заземлюючий контур включає в себе ПЗВ (пристрій захисного відключення) і відведення на грунт. Перший встановлюють безпосередньо в електрощиті, а другий зазвичай виконують у вигляді куточків, забитих в землю.

Заземлювальний пристрій і його проводка в цілому повинні відповідати вимогам ПУЕ. Це перевіряють співробітники постачальної організації при введенні домовик електросистеми в експлуатацію. Якщо заземлення буде виконано з порушеннями, то у підключенні котеджу до мережі вони просто відмовлять.

Система захисного відключення та автоматичний вимикач

Ще один захисний елемент у схемі проводки будинку – це автоматичний вимикач (дифавтомат, АВДТ). Не можна його плутати з ПЗВ (диференціальним вимикачем). У них розрізняється призначення і принцип спрацювання. А от зовні вони дуже схожі.

УЗО відключає лінію виключно при виникненні струму витоку. Дифавтомат дорожче і складніше у виконанні всередині. Він спрацьовує також при перевантаженнях в електромережі і коротких замиканнях. Тобто другий апарат спочатку включає в себе перший. При цьому в більшості випадків для малоповерхового житла цілком вистачає простого УЗО.

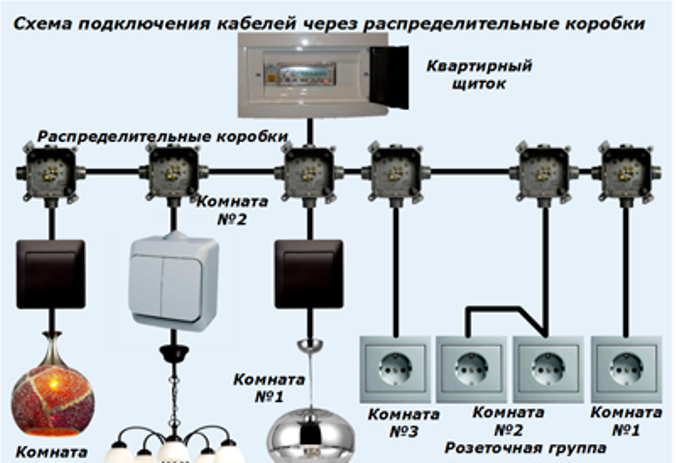

Розподільні коробки

Для спрощення монтажу проводки в будинку використовуються розподільні коробки. У них виробляється з’єднання проводів, підведених з різних сторін. Ці монтажні распредкоробки надійно ізолюють місця смичок електричних жив і в разі їх перегріву попереджають поширення вогню.

Монтаж і комутація кабелів і конструкцій

Комутація проводів між собою і з розетками та вимикачами проводиться за допомогою:

• скруток;
• пайки;
• клемних колодок з гвинтовими і пружинними затискачами.

Найбільш надійною є пайка. Однак це і найбільш складний спосіб. Скрутку жив дозволено застосовувати, тільки якщо вони з однакових металів. Скручувати алюміній і мідь не можна. Подібне з’єднання при подачі струму перегріється і розплавиться. Найчастіше електропроводка в будинку зараз збирається з використанням різних клем. Вони надійні і сильно спрощують електромонтаж.

Підключення розеток, освітлювальних приладів

При підключенні освітлювальних приладів і розеток найважливіше – це не сплутати жили. Фаза до фази, нуль до нуля, а земля до землі. Інші варіанти тут виключені. І перш ніж підключати будинок до мережі і подавати споживачам усередині електроенергію, не завадить мегаомметром перевірити опір ізоляції кожної лінії окремо.

Розподільчий щит

Самим складним і важливим елементом в системі електропостачання котеджу є розподільний щит. Його монтаж краще всього довірити професіоналу. У ньому сходяться всі струми і напруги з будівлі. Найменша помилка у його складанні неминуче призведе до проблем.

Перевірка та введення в експлуатацію

Перевірку всієї системи постачання будинку електроенергією також варто доручити фахівцеві. Все одно потім доведеться запрошувати експертів з електролабораторії. Без їх акта домова електропроводка введена в експлуатацію все одно не буде. А якщо вони виявлять проблеми, то потім їх доводиться викликати повторно.

Висновок

Виконати розводку побутової електропроводки, як і ту ж вентиляцію приватному будинку, самостійно описано вище не складно. Основний момент тут – це підготовка проекту зі всіма розрахунками потужностей і перерізами жил, а також складання розподільного щитка. А дроти прокласти по котеджу і з’єднати їх з розетками під силу навіть початківцю електрику-монтажникові.
