В даний час в багатьох будинках і квартирах часто встановлюються газові колонки та котли. Завдяки їм відбувається нагрів холодної води, так і опалення жител. Переважно для нагрівання носія системах гарячого водопостачання та опалення застосовуються окремі пристрої з одним контуром. Бувають варіанти з комбінацією одноконтурного нагрівального приладу і додаткового бойлера – це незручно, так як потрібно порівняно велика площа під встановлення агрегатів.

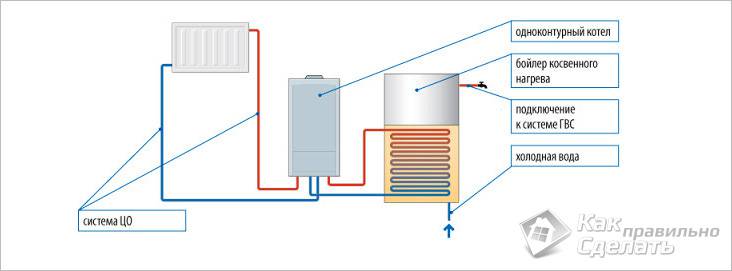

Одноконтурний котел та бойлер
У зв’язку з цим в оселях різного типу, в яких не існує потреби у використанні великої кількості гарячої води, все більш популярними стають двоконтурні пристрою. Вони підігрівають воду і подають її відразу в обидві системи – як для опалення, так і для господарсько-побутових потреб. Як правило, більше питань виникає при виборі місця, де встановити газовий котел, ніж з його монтажем.
Пристрій і принцип дії
Двоконтурні і одноконтурні газові котли конструктивно мало чим відрізняються, так як в обох випадках пальник нагріває трубки з протікає по них водою. Головна ж різниця проявляється в можливості агрегатів на два контури нагрівати воду одночасно на подачу в різних напрямках. Це відбувається завдяки певній конструкції, що складається з розділених трубок, з яких вода окремо надходить на опалення та до мережі гарячого водопостачання.

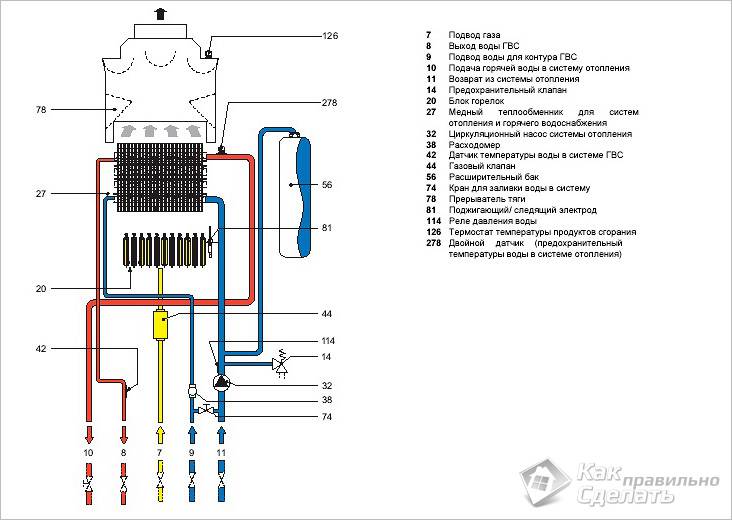

Схема
При поверхневому огляді двоконтурного котла можна побачити вигнуту багато разів трубу з вбудованою радіаторної гратами. Але, в сутності, конструкція агрегату трохи складніше. Всередині змійовика, за яким вода надходить у систему опалення, влаштована ще одна трубка, призначена для подачі теплоносія в мережу гарячого водопостачання. При цьому необхідно підкреслити один важливий нюанс.

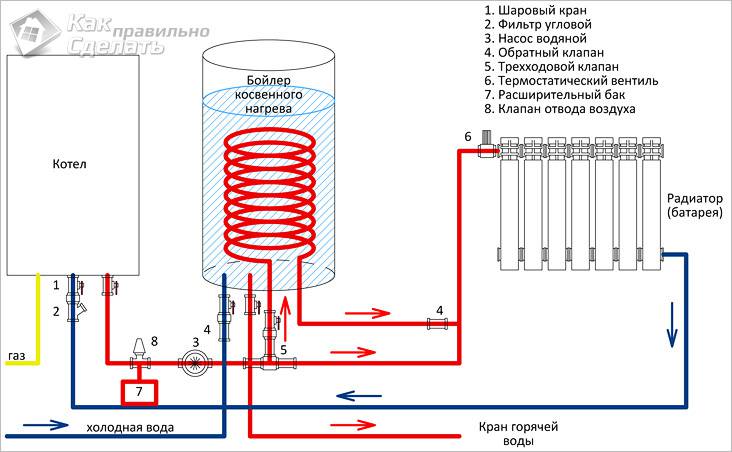

Підключення
Вода у зовнішній і внутрішній трубах протікає в протилежних напрямках – це покращує тепловіддачу. Ще на стадії проектування, і особливо при роботах, пов’язаних з підключенням газового котла, цю особливість обов’язково потрібно враховувати.

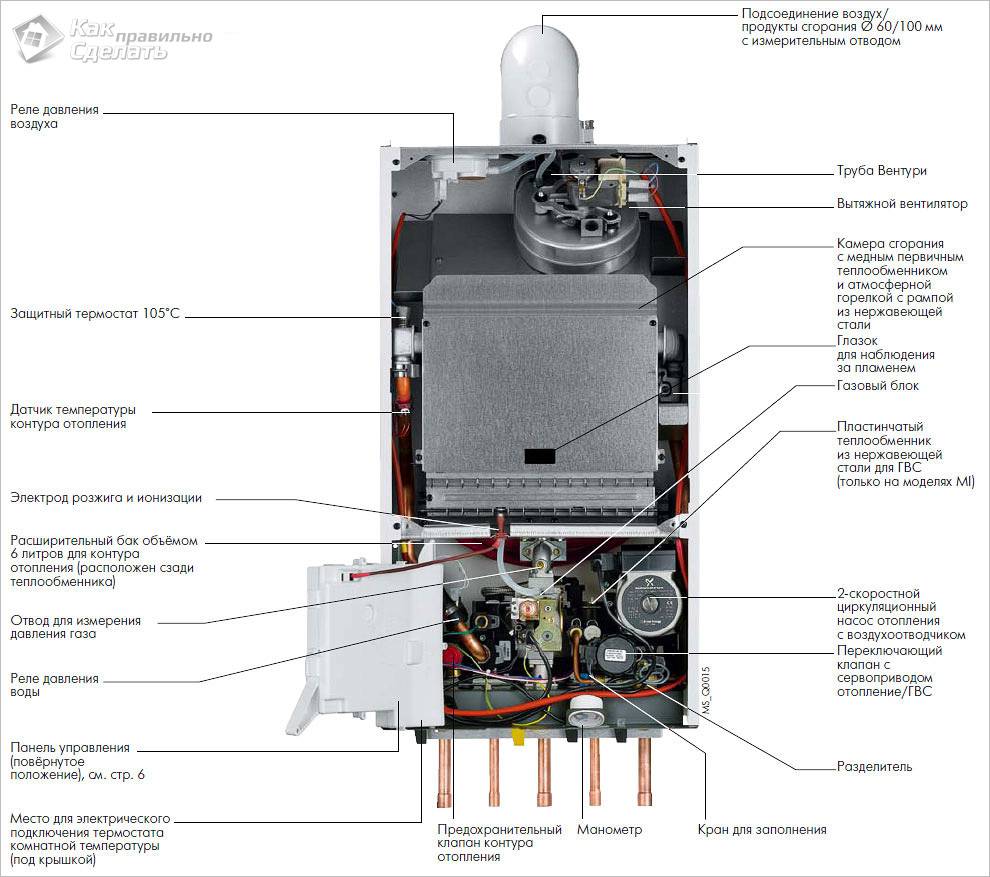

Двоконтурний котел
Присутність в агрегаті відразу двох опалювальних контурів визначило кількість труб, до яких потрібно підключатися при монтажі. Якщо в одноконтурному котлі для під’єднання труб існує 3 виходи, то в двоконтурних – 5.
Регламентація монтажу

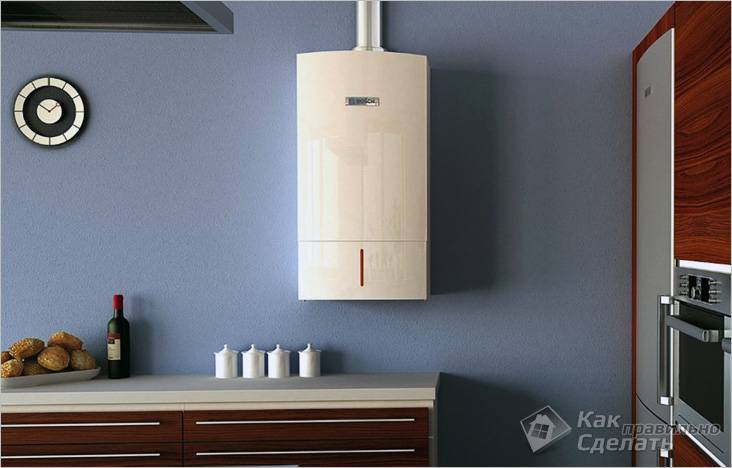

На кухні
Господар, який вирішив у себе в квартирі або будинку встановити газовий котел, наприклад, двоконтурного типу, повинен знати, що монтажем та підключенням такого обладнання займаються лише організації і структури, що спеціалізуються на даному виді робіт. У них повинна бути ліцензія на цей вид діяльності. Самовільне підключення подібних приладів «світить» господарю оселі вельми чималим штрафом. Тим не менш, обмежену роботу, яка полягає в підготовці до монтажу агрегату і збору необхідних довідок і дозволів потрібно виконати самому власнику квартири або будинку.
Встановлення газового обладнання регламентується відповідними нормативними документами. До них можна зарахувати такі будівельні норми і правила-Сніп 42-01-2002, СНиП ІІ-35-76, а також звід правил СП 41-104-2000.
Норми установки котла
- Вимога до кімнаті для монтажу — площу не менше 4 м2, висота стель не може бути менше 2,5 м.
- Проріз для дверей, що ведуть до встановленого котла, не повинен бути вже 0,8 м.
- Обов’язково наявність вікна, розмір якого розраховується з певних міркувань. При квадратуру приміщення 10 м2 площа віконного прорізу повинна бути не менше 0,3 м2.

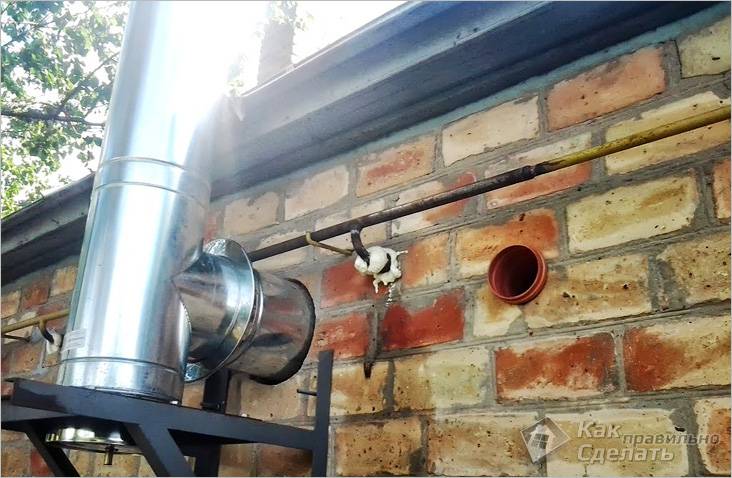

Вентиляція Наявність якісної вентиляції, так як для гарного горіння газу необхідний постійний приплив повітря. Потужності приладу в 1 кВт відповідає отвір площею в 8 см2. Ці умови дотримуються для котлів, камера згоряння яких є закритою. Для їх правильного функціонування застосовуються коаксіальні димоходи, які подають повітря і відводять продукти, які виникають в процесі горіння.- Розмір димоходу залежить від показників потужності, при цьому для розрахунку існує спеціально розроблена формула. Якщо взяти до уваги той факт, що найбільш затребувані пристрою потужністю в межах 30-40 кВт, то для них найбільш прийнятні димоходи діаметром в коридорі 130-170 мм
- Димар у верхньому його кінці повинен виводитися над поверхнею даху на 0,5 м. Якщо ж застосовується коаксіальний димар, то його верхній торець повинен підноситися над повітрозабірних трубою на 0,2 м і більше.
- Для проводки в будинку магістрального газопроводу застосовуються труби з металу. На перехідному ділянці, що з’єднує магістраль з котлом, дозволяється використовувати гофровані труби, що відрізняються своєю гнучкістю.

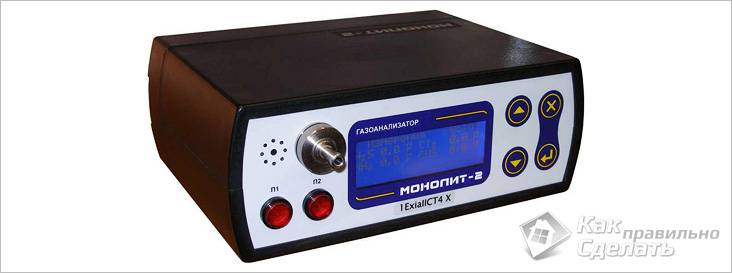

Газоаналізатор В кімнаті з такого типу нагрівачем повинен бути встановлений газоаналізатор.- Приватні будинки мають переваги перед квартирами, тому що в їх підвалах дозволений монтаж котлів. Якщо постає питання, де можна встановлювати газові прилади в багатоповерхових будівлях, то для цього підходить кухня та кімнати, відповідають певним нормам.

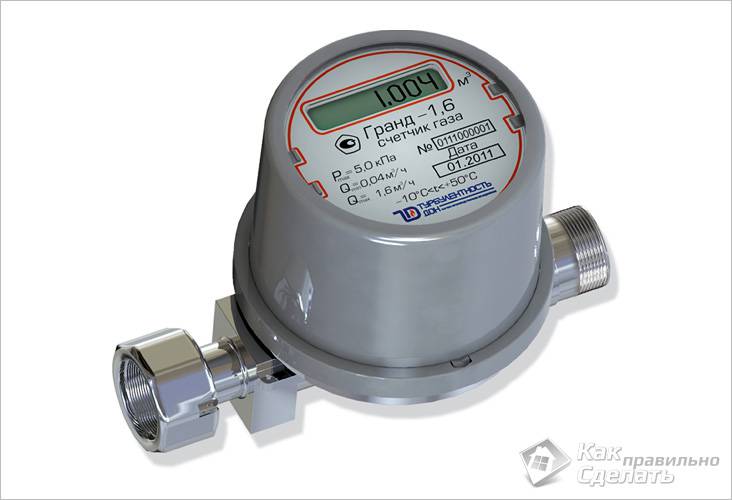

Газовий лічильник Обов’язково наявність приєднаного газового лічильника.- У кімнаті зі змонтованим котлом обов’язковий трубопровід холодного водопостачання.
- Стіни приміщення, запланованого під установку газового котла, повинні перебувати в належному стані — бути рівними і обробленими.
- До заборонених для установки такого обладнання, можна зарахувати ванні кімнати, коридори, балкони, підвали «багатоповерхівок» і кімнати без вікон. Також, для монтажу не призначені гуртожитку.
- Мінімальна відстань між приладом і ближньої стіною визначається 0,15 м. Від стелі приміщення до верхнього кінця димаря повинна бути 0,2 м і більше. Відстань від частини димоходу, виходить назовні до стіни не менше 0,3 м. Навісний нагрівач повинен підніматися над поверхнею підлоги на 1,0 м – допускається 0,8 м. Стіна в місці монтажу ретельно теплоизолируется.
Якщо в котлі з двома контурами камера згорання є закритою, то кімната розміщення може бути без вікон.
У разі виконання всіх цих умов та правил у відповідних інстанціях можна без проблем отримати дозвільні документи на встановлення газового обладнання в приватному будинку або квартирі.
