Чотирьохскатний дах своїми руками

Даху складної форми привертають особливу увагу на архітектуру будівлі. Чотирисхилі покрівлі популярні при зведенні заміських будинків. Чотири скати, розташовані в різних площинах, надають житлу респектабельний вигляд. Найчастіше скати виконуються різної форми: два з них виходять трикутними і виступають у ролі фронтонів, два мають форму трапеції.

Переваги конструкції

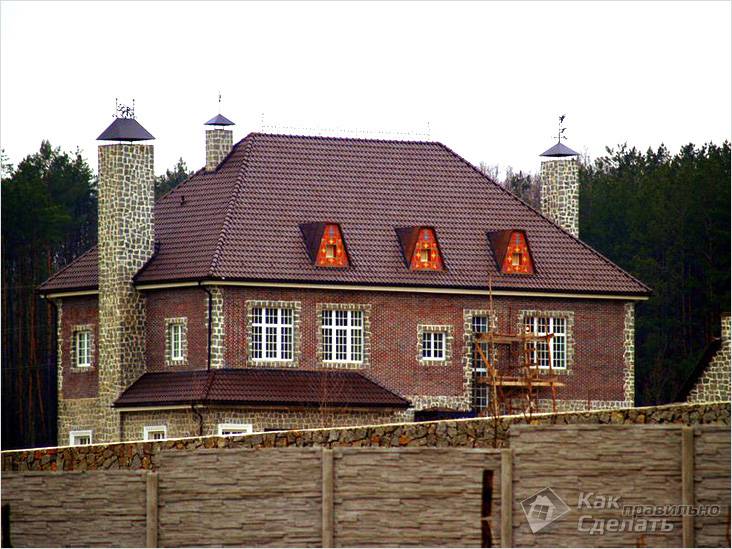

Вальмовий

Установка чотирисхилим або вальмового покрівлі крім естетичного вигляду має і практичні плюси:

на горищі, оточеному покрівлею з усіх боків, підтримується комфортна температура;
конструкція крокв міцна і довговічна;
високу стійкість до вітрів і опадів;
простір під покрівлею можна використовувати для мансарди.

Типи дахів чотирисхилі

Напіввальмові

Маючи загальну основу, підвиди таких покриттів дещо відрізняються виконанням:

Вальмовий – класичний варіант з двома трикутними вальмами і двома скатами у формі трапеції.
Напіввальмові – трикутні скати мають укорочену форму, така конструкція виконується для обладнання мансарди.
Шатрова – має форму піраміди з трикутними скатами. Підходить для квадратного будівлі.

Проектування

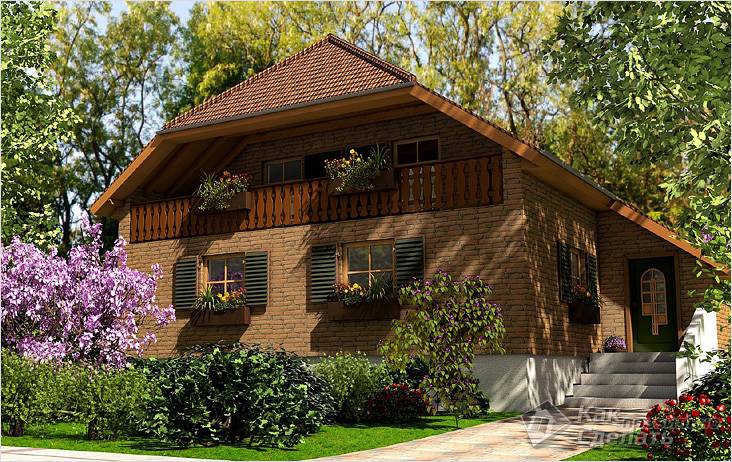

Проект будинку з мансардою

Кут нахилу скатів вибирається виходячи з рекомендацій виробників покрівельного матеріалу і природних особливостей. Для м’якої рулонної покрівлі досить кута до 18 градусів, для шиферу підійде кут в 15-60 градусів, а під черепицю варто закласти нахил від 30 до 60 градусів.

Велике значення має кількість опадів взимку, якщо випадає значна кількість снігу, то краще вибирати круті схили, на яких опади менше затримуються.

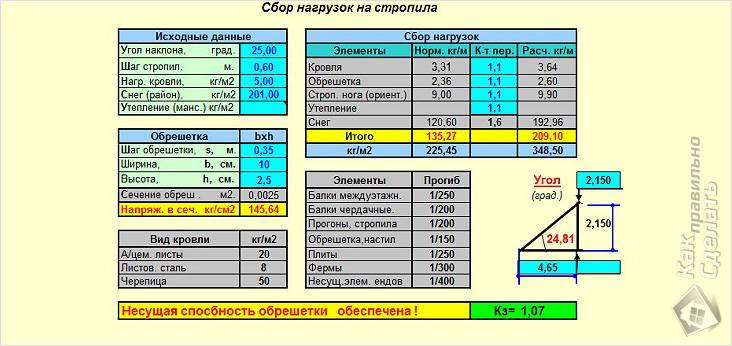

Приклад розрахунку навантаження на крокви в програмі

Вибравши кут нахилу, можна розрахувати висоту конька і інші параметри, необхідні для побудови чотирисхилого даху. Для обчислення площі використовуються геометричні формули для трикутника і трапеції.

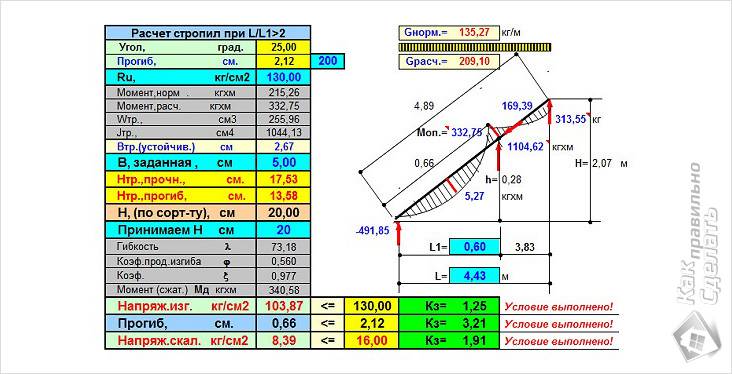

Розрахунок крокв у програмі

При проектуванні стропильної системи необхідно врахувати багато: перетин бруса, довжину крокв, величину прогону, крок установки елементів. Всі можливі навантаження на покрівлю з’ясовуються на стадії проектування, до них відносять:

вага обраного покрівельного покриття;
річне кількість опадів;
маса утеплювача і гідроізоляції;
пристрій на даху різного обладнання (антени, ліхтарі, вікна і т. д.);
снігове і вітрове навантаження.

Крім закладених навантажень, покрівля будинку повинна мати запас міцності, що гарантує стійкість конструкції в непередбаченій ситуації. Для зведення кроквяної системи застосовуються брус і дошки. Якщо є необхідність посилити елементи, дошки сдваиваются.

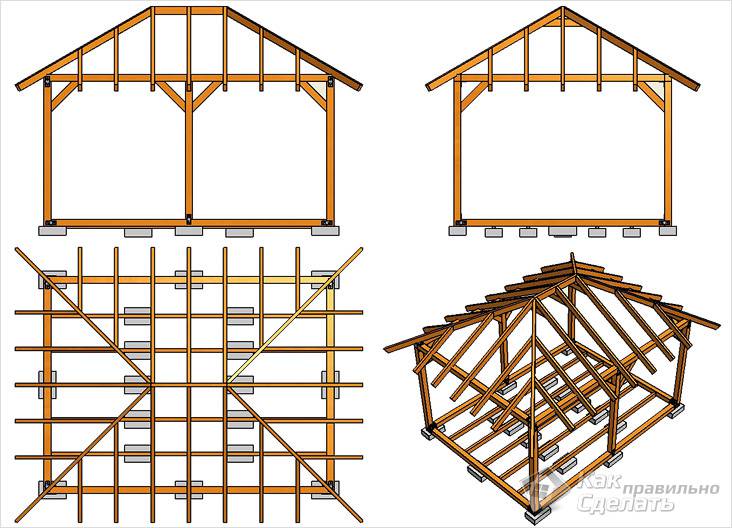

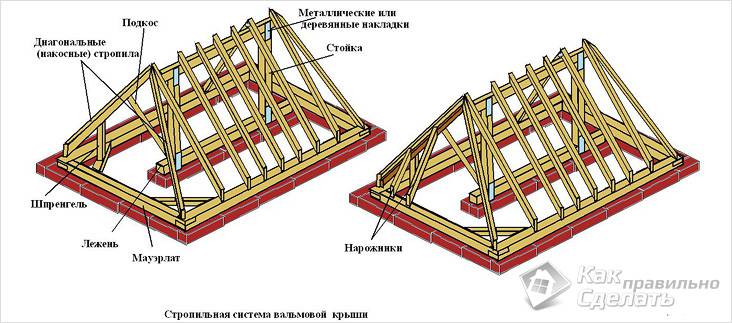

Схема кроквяної системи вальмового даху

Перед початком роботи всі пиломатеріали проходять обробку антисептиком.

Послідовність роботи

Мауерлат і крокви

Установка даху починається з закріплення несучої підстави – мауерлата. Це брус перерізом 150×150 мм, який укладається по периметру стін. Його розміщення по горизонталі контролюється рівнем. Брус не повинен знаходитися на краю стіни потрібно залишити відстань в 5-7 див. Кріплення мауерлата виконується на замуровані в кладку шпильки, які закручуються гайки. Цей брус дозволяє зв’язати кроквяну систему і стіни будинку в загальну конструкцію.

Для установки стійок необхідні лежні або балки перекриття. Ці елементи виконуються з брусів розміром 100×200 мм або здвоєних дощок. Всі опори встановлюються строго вертикально і кріпляться до лежню металевим куточком або пластиною. Для вальмового даху стійки встановлюються в одну лінію, на них кріпиться коньковий прогін. При зведенні шатрового типу покрівлі опори розміщуються по діагоналі, від кута відкладаються рівні відстані. У підсумку вони утворюють прямокутник, на який укладаються прогони. Кріплення виконується куточками.

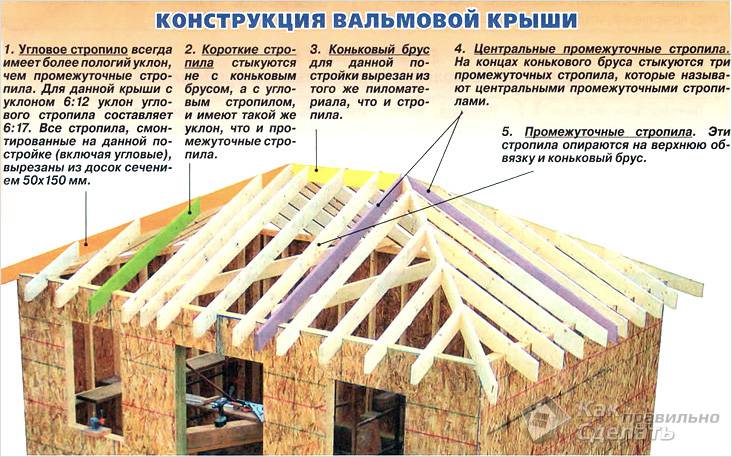

Опис конструкції вальмового даху

Бічні крокви встановлюються після обробки за шаблоном. В якості заготовки береться тонка дошка, прикладається до прогону і відзначається запив. Другий кінець упирається в мауерлат і намічається нижній запив. Необхідну кількість крокв готується за шаблоном і встановлюється з обраним кроком кріплення, він може становити від 60 см до 1 метра. З прогоном і основою з’єднання відбувається скобами або саморізами.

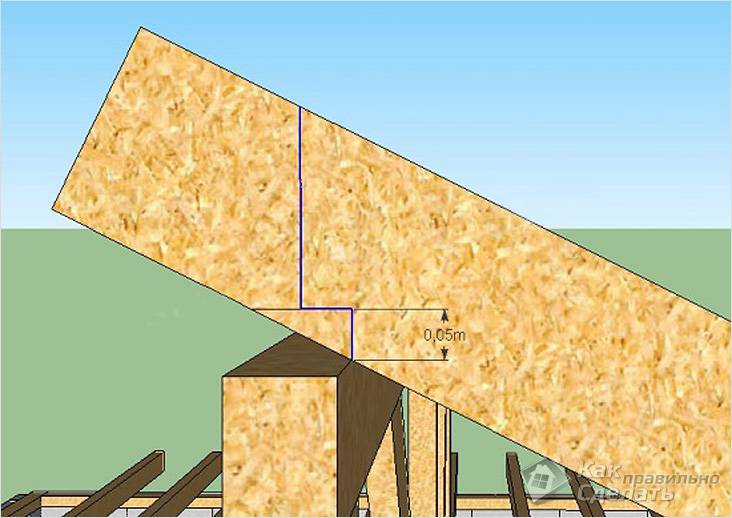

Запив крокви

Накосние крокви з коньковим прогоном утворюють кут нахилу скатів. Ці крокви розташовані діагонально і несуть додаткове навантаження, тому для них використовуються здвоєні дошки. Запив накосных крокв виконується за шаблоном, довжина їх враховує звис від 50 див. В верхній частині накосние крокви з’єднуються ригелем для додання міцності. При влаштуванні шатрового даху накосние крокви з’єднуються в коньковом сайті за допомогою затяжок. Крокви встановлюються під кутом в 90 градусів і неодмінно з’єднуються зі стінами допомогою дротяних хомутів.

Схема вальми

До діагональним крокв кріпляться короткі крокви або нарожники. Вони виконуються різної довжини, але повинні бути паралельні один одному. Нарожники разом з рядовими кроквами формують бічні скати. Для шатрового моделі установка нарожников і кріплення стійок, підкосів і шпренгелів також є завершальним етапом побудови.

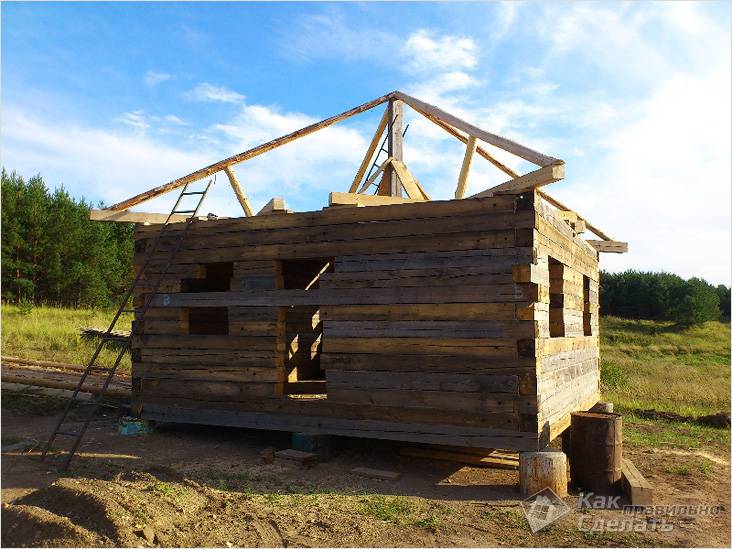

Будівництво шатрового даху

Для зняття навантаження з діагональних крокв, під них встановлюються шпренгели. Це вертикальні опори, які спираються на лежні. Бічні крокви закріплюються підкосами. Один з коней дошки впирається в лежень, а другий зрізається під 45 градусів і кріпиться до кроквяної ноги.

Обрешітка та утеплення

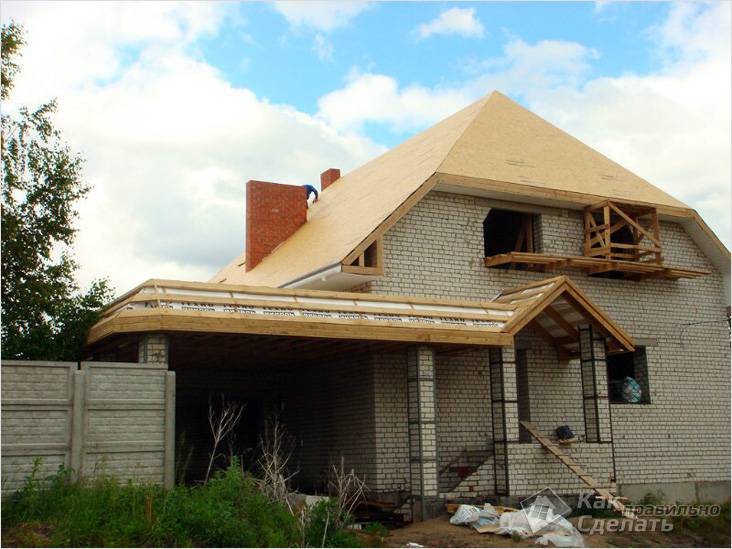

Суцільна обрешітка під м’яку черепицю

Завершити зведення даху дозволить утеплення її базальтової ватою або спіненим полістиролом. Матеріал укладається між кроквами. Захист покрівлі від вологи забезпечить шар гідроізоляції. Розміри решетування залежать від типу покрівельного покриття, на вальмового типі привабливо виглядає м’яка черепиця, для неї потрібна суцільна обрешітка.

Правильно вести будівництво допоможе перегляд відео, пояснення нюанси встановлення крокв.
