Безтраншейне прокладання труб своїми руками

Фахівцям-будівельникам добре відомо, що одним з найбільш проблемних питань, що виникають при прокладці труб, вважається спосіб подолання штучних перешкод. Такими перешкодами можуть з’явитися різні споруди, розташовані на шляху пролягання майбутнього трубопроводу (паркани, каналізаційні лінії, дороги тощо). Взагалі кажучи, питання прорывки траншей в таких місцях (з подальшим укладанням у неї труб) при наявності об’єкта, що створює підвищене навантаження на грунт, спеціально обмовляється в вимогах СНиП. Пояснюється це тим, що подібна операція може викликати обвал землі і руйнування розташованої над нею конструкції. Особливу важливість безтраншейне прокладання труб своїми руками набуває в разі подолання трас з інтенсивним пересуванням транспорту (у тому числі – і залізничних магістралей). Саме в таких ситуаціях і застосовується так званий «прокол» землі, що виключає можливість непередбаченого осідання грунту на робочому ділянці.

Прийоми прокладання трубопровідних ліній

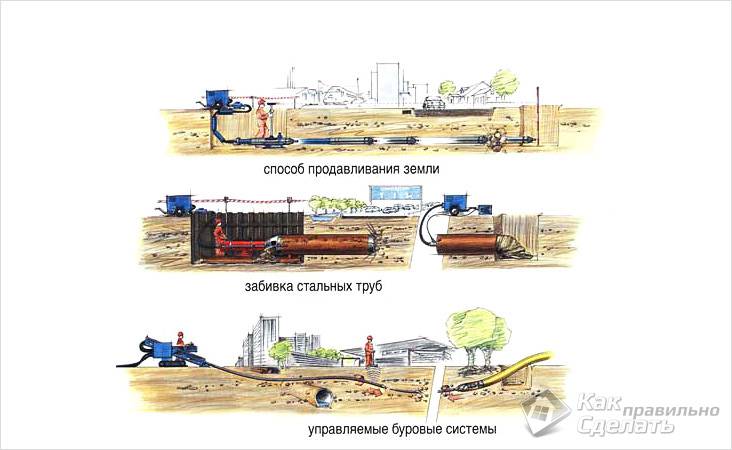

Види безтраншейної прокладки

Серед всіх відомих прийомів прокладання трубних ліній найбільшого поширення отримали наступні:

прямий прокол;

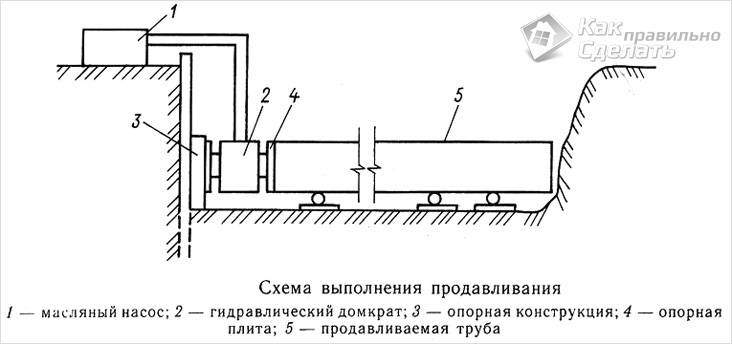

так зване «продавлювання» ґрунту;

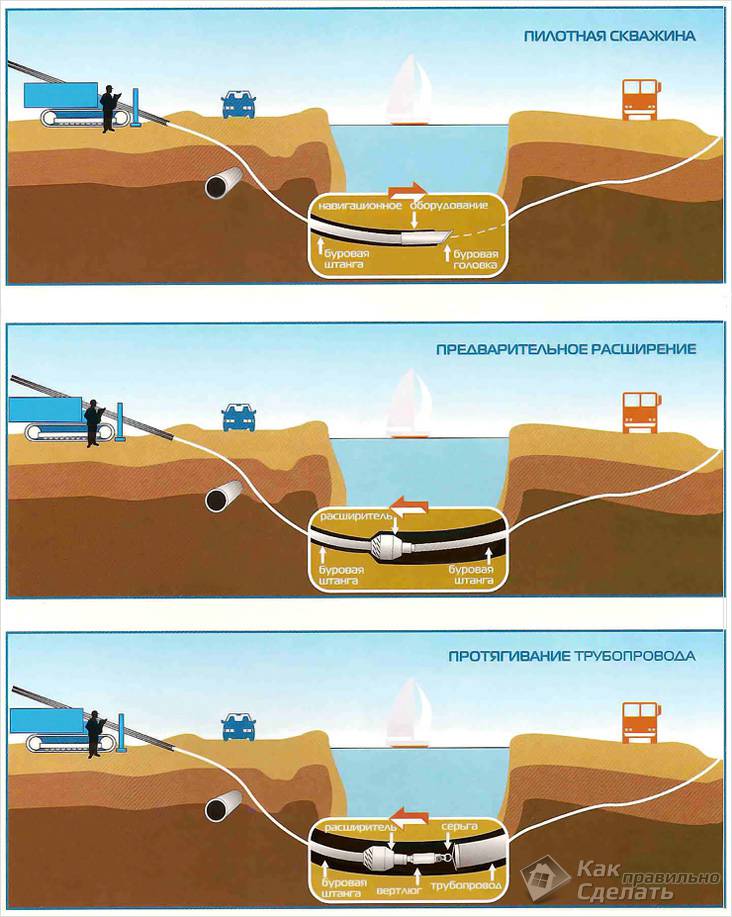

буріння (горизонтальне);

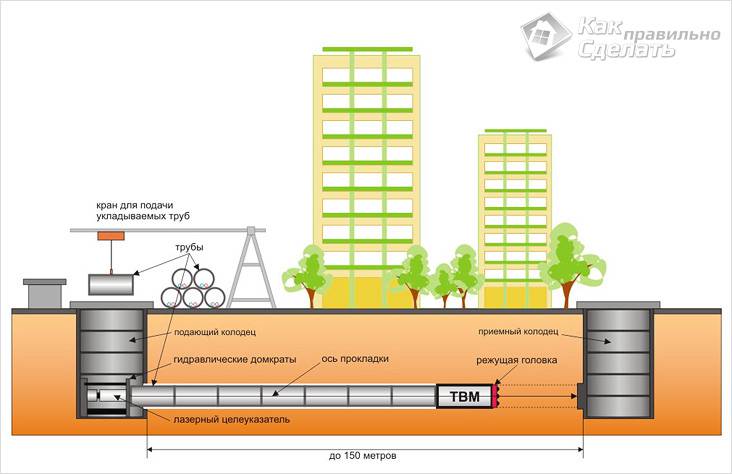

проходка з використанням щитів.

Для того, щоб вибрати підходящий варіант укладання труб, вам потрібно визначитися з наступними речами:

стан грунту в зоні проводки (в тому числі і наявність в ньому природних вод);
характер забудови;
параметри ізольованості прокладається каналу від зовнішніх факторів;
довжина прокладки;
діаметр трубопроводу;
економічне обґрунтування саме цього способу прокладки.

Переваги техніки «проколу»

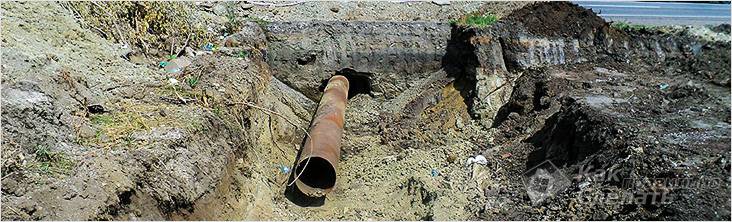

Прокол під дорогою

Одним з найбільш застосовуваних способів проводки труб є прокол, який використовується при роботі в глинистих і суглинних ґрунтах (з трубами діаметром до 550 мм). Відразу зазначимо, що довжина прокладається таким чином ділянки не повинна складати більше 60 метрів. Крім цього, в подібній ситуації вам ніяк не обійтися без спеціальної техніки (лебідки та домкрати, зокрема).

Застосування цього методу має безсумнівні переваги, завдяки яким вдається виконувати всі роботи без руйнування дорожнього полотна (або будь-якої іншої будівельної конструкції). І дійсно, у цій ситуації ви прокладаєте трубопровід безпосередньо під будівлями або спорудами, розташованими на поверхні землі.

Обов’язковою умовою застосування даної техніки є облік основних ризиків, пов’язаних з можливим осипаннями (розмиванням) грунтових шарів у місці проведення трубопроводу. У всіх таких випадках необхідний елементарний облік не тільки якості земної складу, але і глибини залягання грунтових вод на ділянці передбачуваної прокладки.

Останнім часом спосіб прокладки труб, не передбачає риття жодних траншей, користується у будівельників все більшою популярністю і поступово витісняє інші варіанти їх проведення. Фахівці вважають «прокол» найбільш надійним методом і пов’язують це з такими його перевагами, як:

Збереження в цілісності ділянки, «пробиваемого» шляхом проколу грунту.
Відсутність загрози комунікацій, розташованих по сусідству.
Можливість відмови від спеціальної (важкої) будівельної техніки.

Як зробити прокол своїми руками

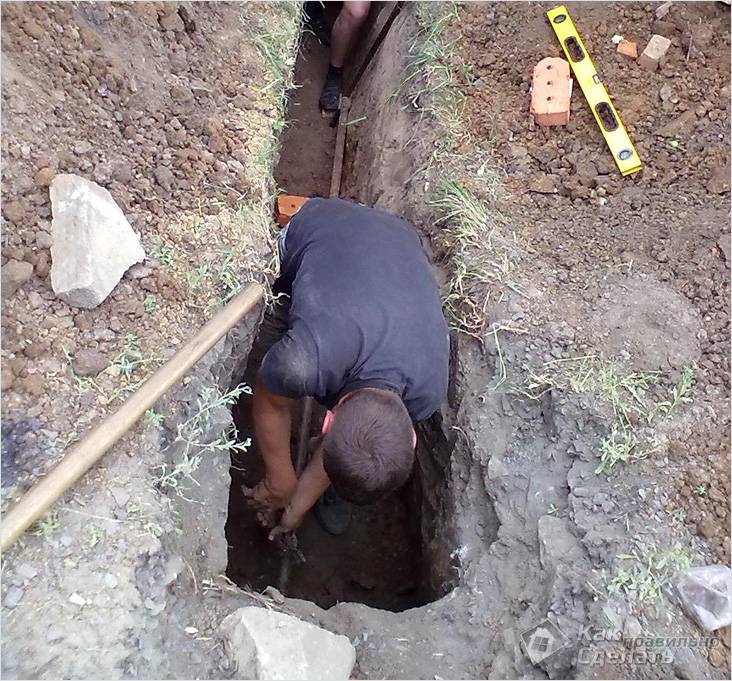

Самостійний прокол грунту

Практична реалізація методу безтраншейної прокладки труб своїми руками можлива лише на відносно короткому ділянці (не більше десяти метрів), а також при наявності хорошої фізичної форми, яка дозволила б вам виконувати важкі робочі операції. Що стосується обладнання, необхідного для подібних робіт, то вам обов’язково знадобиться наступний нескладний інструмент:

найпростіший зварювальний апарат;
звичайна «болгарка»;
невелика кувалда;
арматура не товщі 20 міліметрів;
сталева труба вибраного вами діаметра (кілька шматків);
насос оснащений пластиковою трубою;
пластикова бочка з горловиною (ємністю до 200 літрів);
лійка з шлангом довжиною до 2-х метрів.

Процес з прокладання траншеї зазвичай включає в себе наступні етапи:

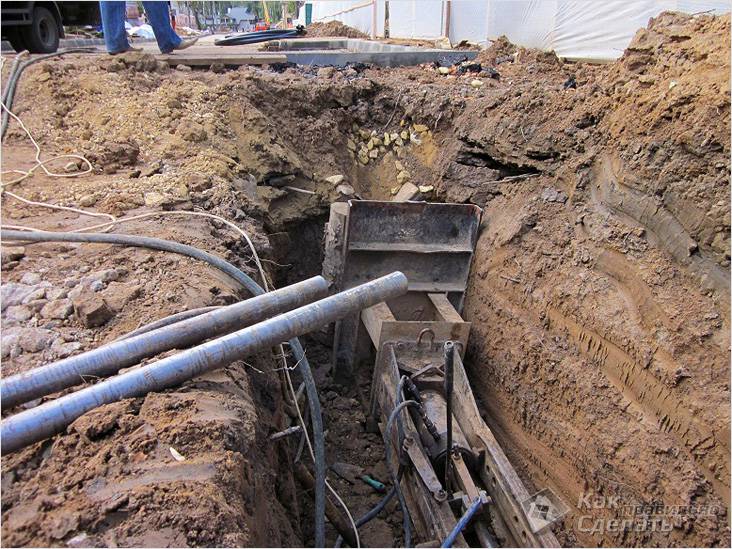

Підготовка канави по обидві сторони від траси (з запасом 12-13 см). При її прорытии намічається вісь труби, яку ви плануєте прокладати.
Після цього береться заготівля труби і загострюється той її край, який призначається до забивання в землю. При цьому найкраще на ньому нарізати зуби, скориставшись «болгаркою».
По мірі здійснення всіх цих операцій (після кожного чергового проштовхування труби) вам слід проводити вимивання ґрунту з її порожнистої частини.
Після кожного чергового «промивання» труби слід продовжити її забивання за допомогою кувалди.
