В даний час багато власників заміських будинків і дач повною мірою відчули всі переваги, які надають автоматичні ворота. Їх встановлення дає можливість автолюбителю швидко і без проблем заїхати на територію своєї ділянки, не витрачаючи дорогоцінний час на відкривання складних і важких в’їзних воріт. Головне – це грамотно підібрати і змонтувати конструкцію воріт та укомплектувати їх надійної та довговічної автоматичною системою. Спочатку необхідно визначитися з моделлю воріт і технологією її монтажу.

Секційні

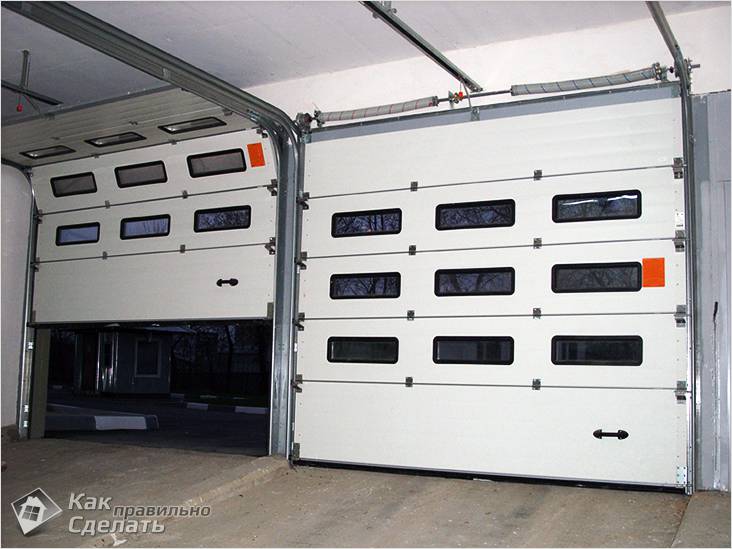

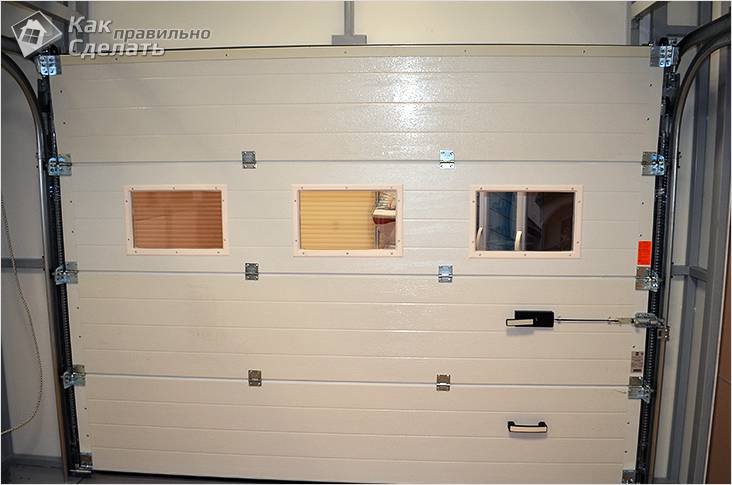

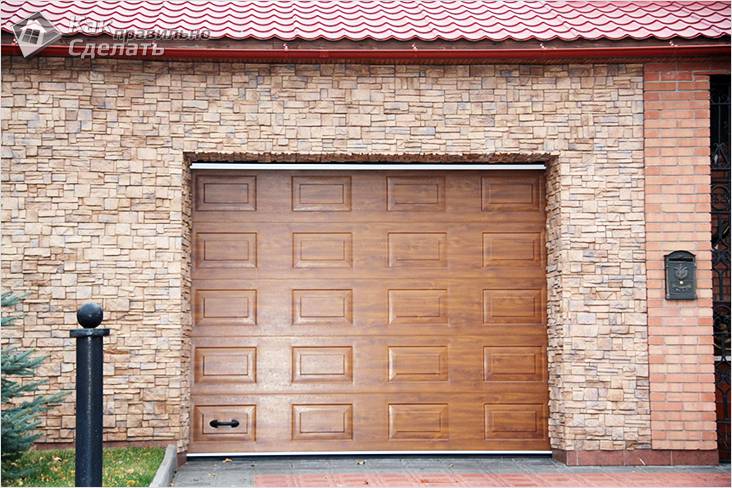

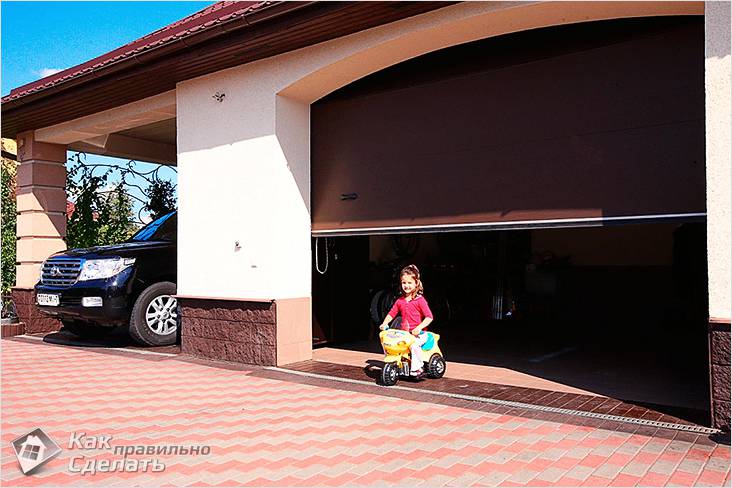

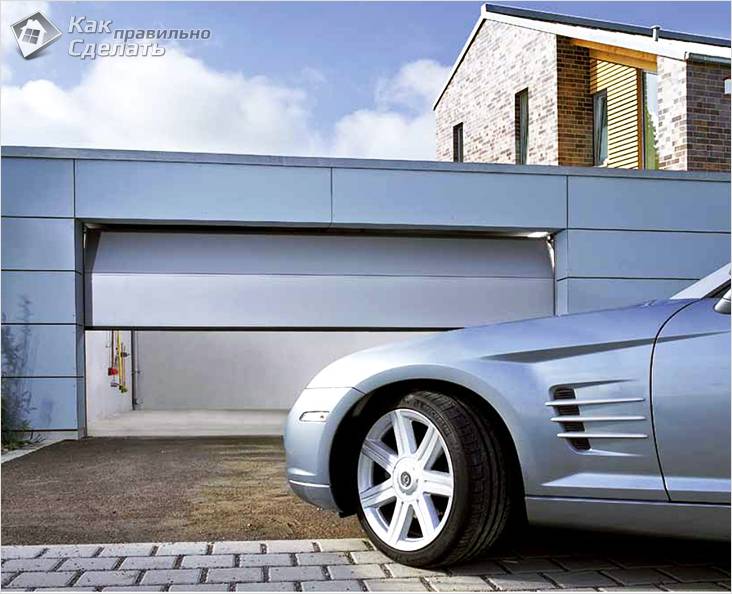

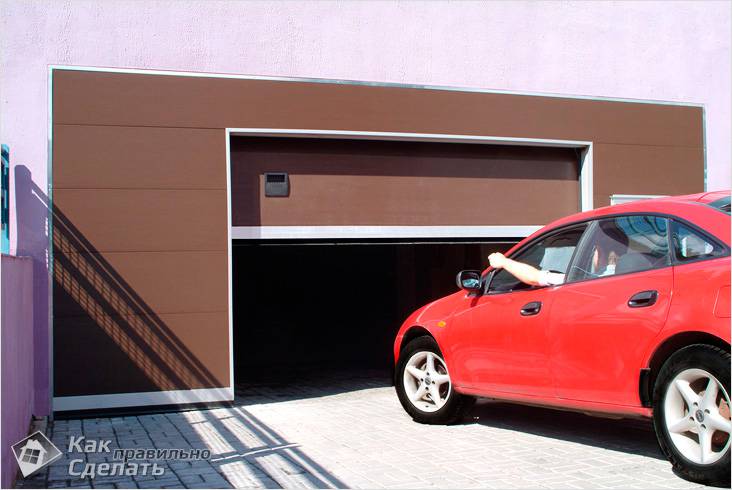

У багатьох країнах Європи секційні ворота є найпоширенішим типом захисних пристроїв для гаражів і в’їзної зони заміського ділянки. По технічному оснащенню їх конструкція – це окремі секції, з’єднані між собою петлями, що пересуваються по закріпленим за отвору і зміщеним під перекриття приміщення напрямних шин. Рух полотна воріт цього типу здійснюється за вертикальній площині. Це дуже зручно в повсякденній експлуатації, так як не потрібно додаткового простору, що дозволяє відкрити ворота, навіть якщо автомобіль розташований безпосередньо перед в’їздом.

Для зручності експлуатації секційні ворота можуть бути укомплектовані бічними дверима або вбудованою хвірткою.

Окрема двері значно підвищує зручність повсякденного користування гаражем, зменшує тепловтрати в приміщенні і збільшує рівень безпеки об’єкта. Адже при наявності двері або калітки не потрібно для входу в бокс цілком піднімати ворота.

Важливе гідність автоматичних воріт секційної конструкції – це наявність надійної та зручної системи обмеження доступу. Попередньо можна підібрати обертову засувку або спеціальну засувку для відкривання системи тільки зсередини приміщення. Для закривання конструкції зовні встановлюється автоматичний ригельний замок зі стабільним штифтом і надійної замикалася шайбою.

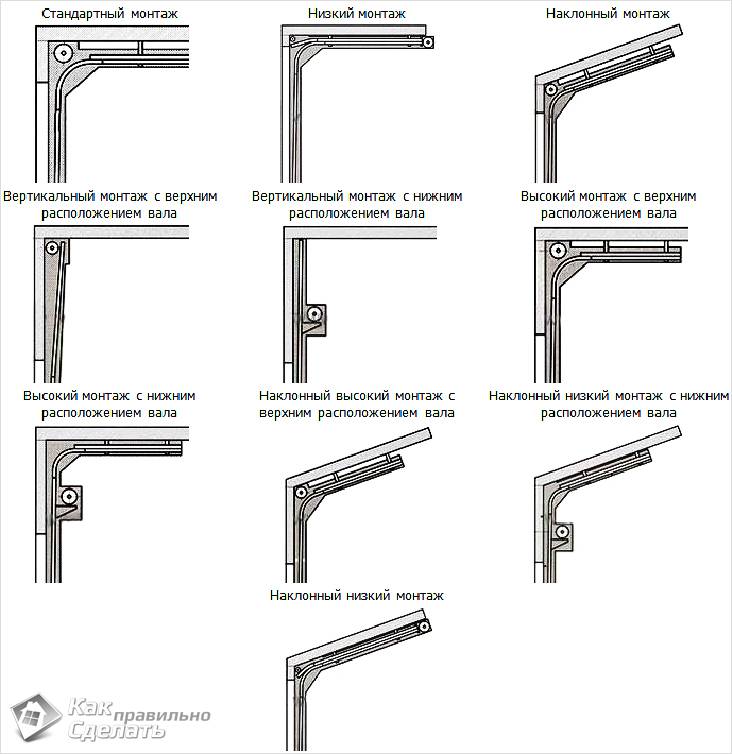

Різновиди

Грамотно підібрана система управління забезпечить об’єкту високу надійність за доступну ціну. Встановлений привід при закритих стулках воріт додатково є якісним запірним пристроєм.

Ворота управляються за допомогою електроприводу з використанням пульта дистанційного керування або стаціонарного пристрою.

При ймовірності постійного або тимчасового відключення електрики в пристрої передбачається спеціальна система для оперативного аварійного відключення автоматичного електроприводу і включення режиму ручного управління.

Відкатні ворота

Матеріали

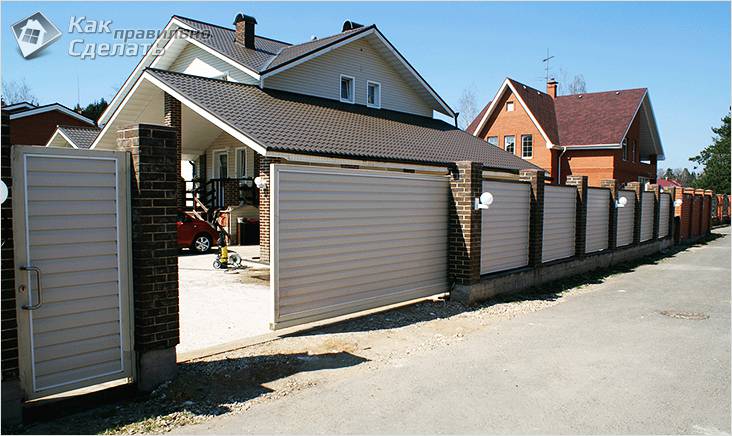

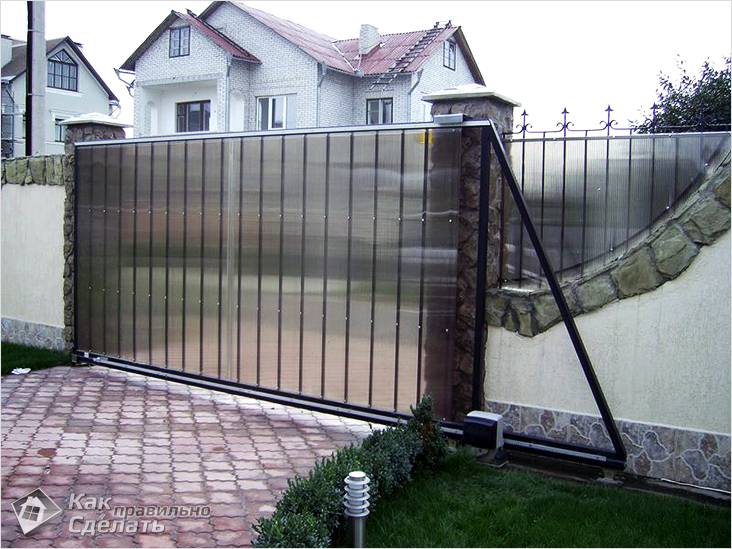

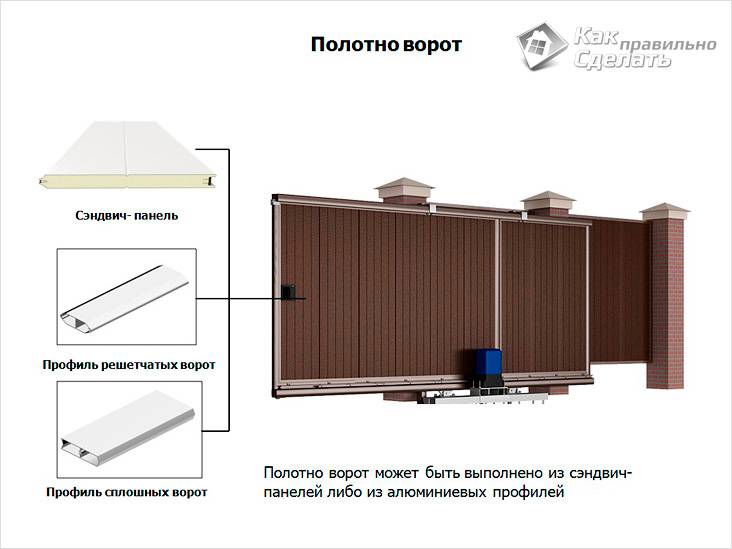

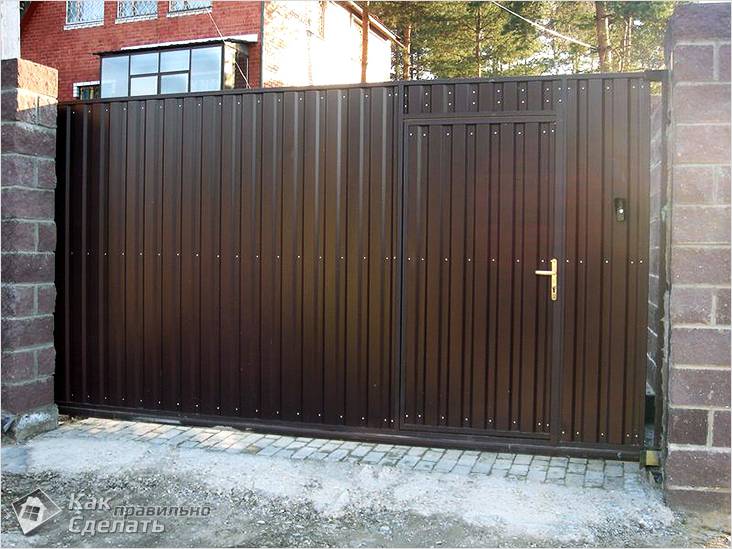

Для захисту в’їзної зони на будь-яку територію і її облаштування все частіше використовуються відкатні ворота, що працюють в автоматичному режимі. До їх нижньої частини приварюють сталеву консольну трубу. Вона в процесі експлуатації конструкції рухається по роликовим візкам, які встановлені на спеціальному організованому фундаменті. Нижній кут воріт у закритому положенні закочується в уловлювач кінцевим роликом. Такий рух запобігає під час відкривання полотна поперечні коливання пристрою.

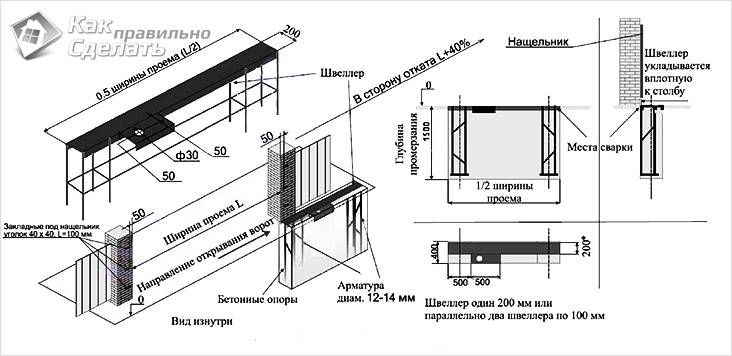

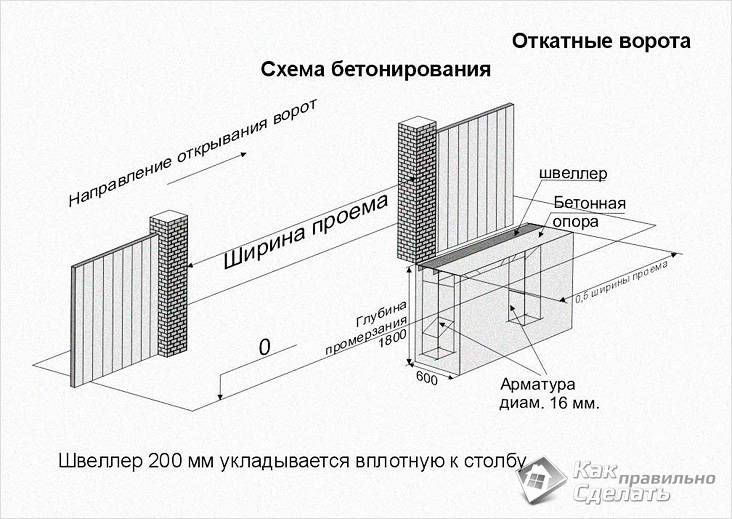

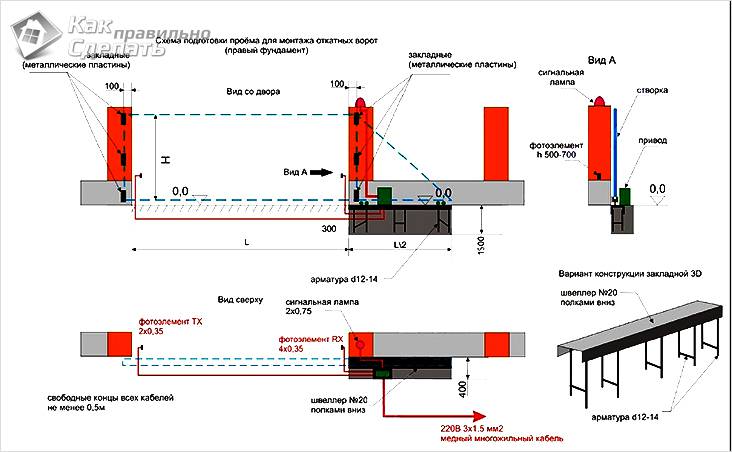

Схема бетонування

Для установки відкатних воріт потрібно зведення незалежного фундаменту.

Варто враховувати наступне:

• Встановлення починають з облаштування незалежного фундаменту, основи, розташованої в отворі і збоку від нього, в стороні відкривання конструкції.
• Каркас воріт і їх кріплення повинні володіти високою вітростійкістю.
• Необхідний монтаж спеціальної утримує частини, яка збільшує ширину конструкції полотна в бік відкривання воріт.
• Відкатні ворота слід забезпечити ефективної протизламної системою і спеціальним захистом від несприятливих зовнішніх чинників.

Відео

Детальніше розібратися в пристрої і установки відкатних воріт допоможе наступний відеоматеріал:

Розпашні

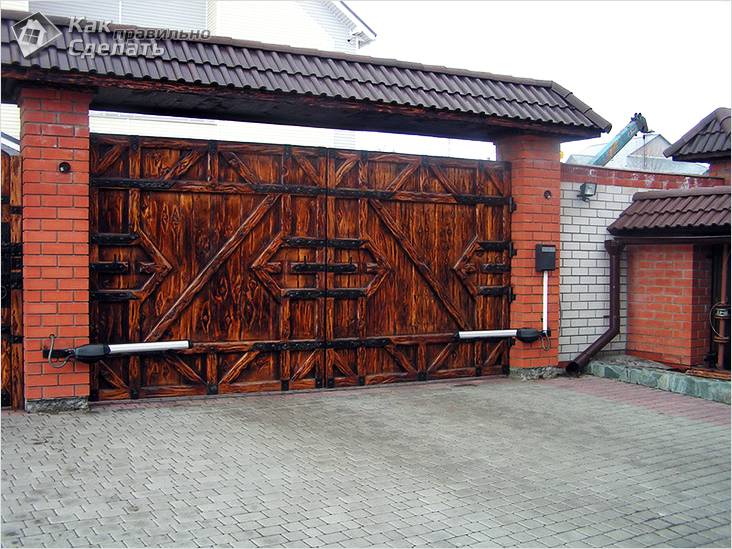

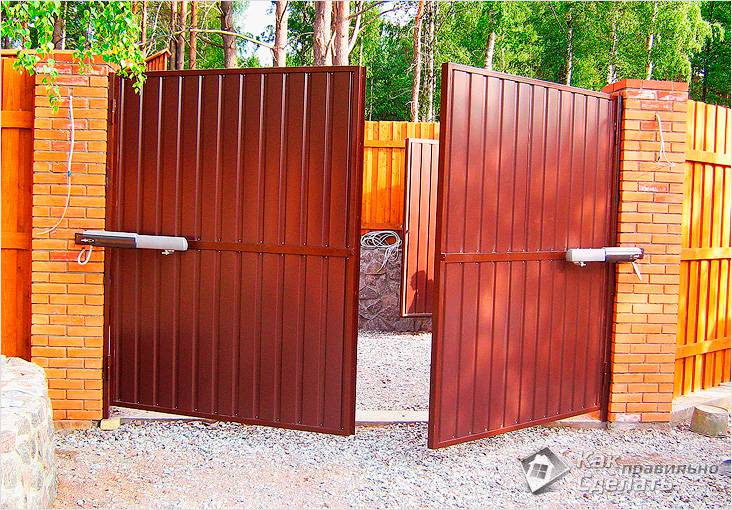

Розпашні ворота

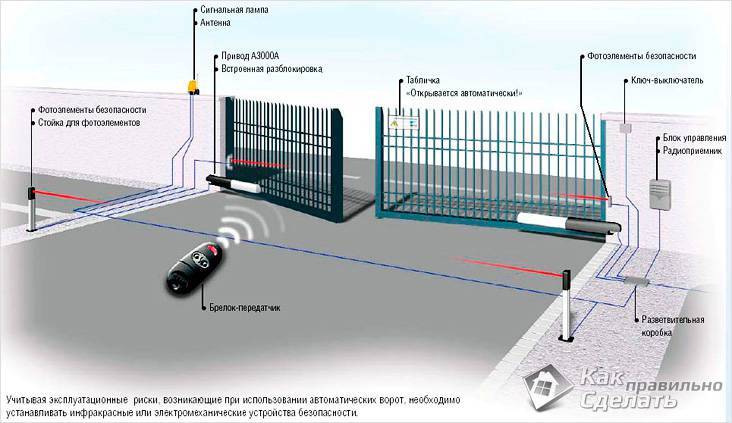

Найпоширенішим типом в’їзних воріт на протязі багатьох десятиліть залишалися традиційні орні конструкції. Як і раніше, вони і сьогодні користуються великою популярністю завдяки доступній ціні, гарантії безпеки і надійності системи. Крім цього, вони дуже зручні, функціональні і відрізняються великим спектром дизайнерських і архітектурних рішень.

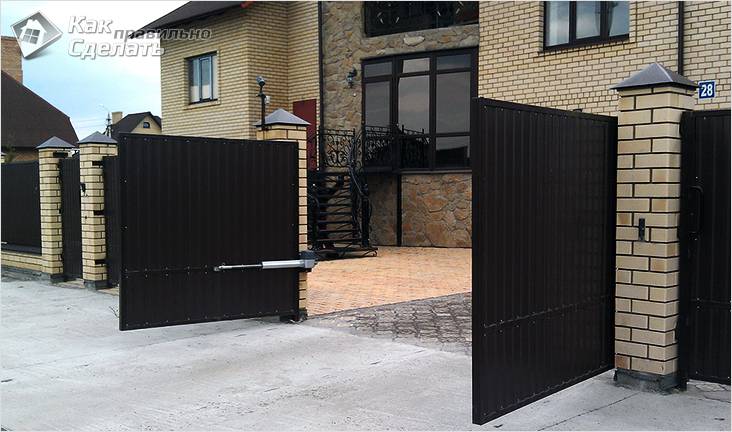

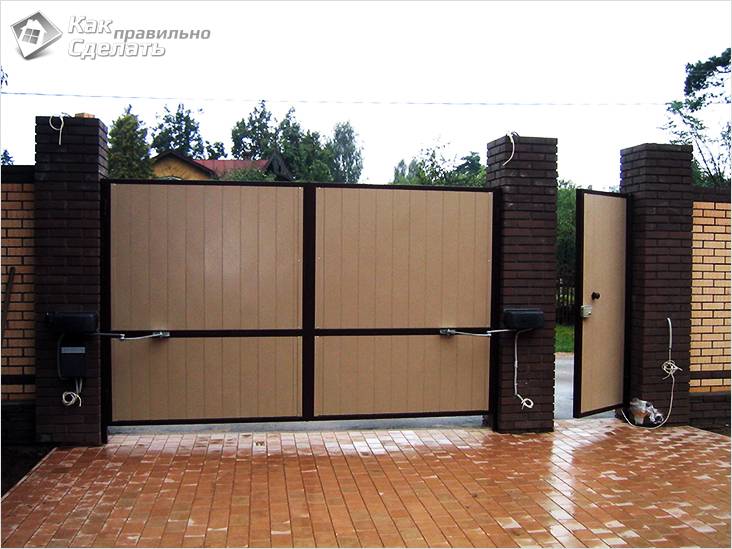

Сьогодні широко затребувані красиві і престижні розпашні ворота з кованого полотна, облаштовані довговічною і комфортної автоматичною системою відкривання. Самі каркаси та наповнення можна зробити з будь-яких будівельних матеріалів.

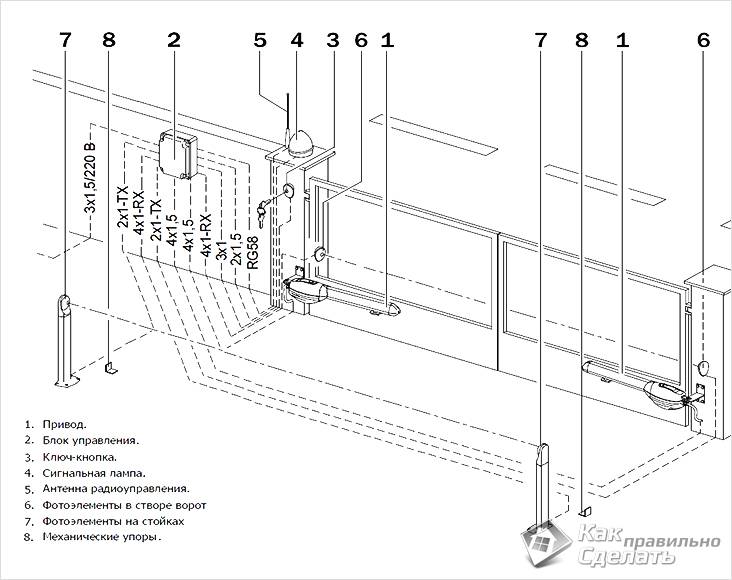

Автоматизація

Конструкція розпашних воріт складається з наступних елементів:

• Металевої рами, виконаної з сталевих труб. Перетин каркаса підбирається з урахуванням розмірів конструкції, вітрової та експлуатаційного навантаження полотна.
• Сталевий внутрішньої рами, призначеної для фінішного декорування ажурними кованими виробами, сендвіч-панелями, спеціальною деревиною або профнастилом.

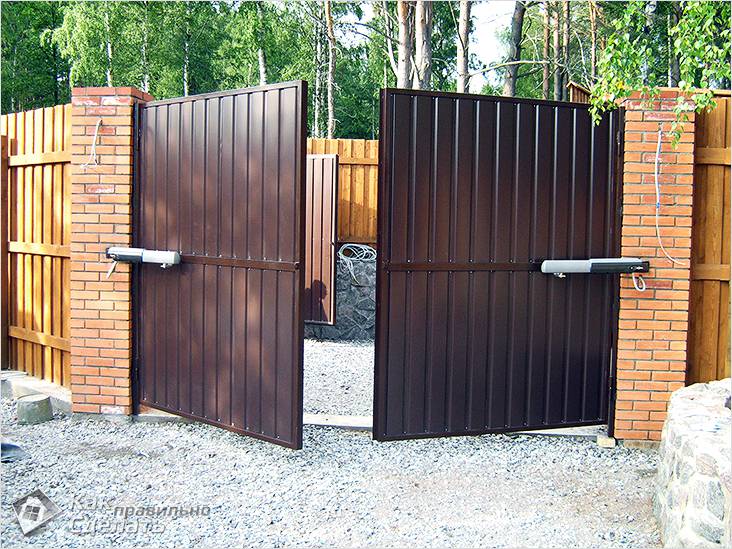

Обмеження у виборі електроприводу пов’язані з шириною стулок воріт і загальною вагою кожної окремої конструкції. Слід окремо приділити увагу розташуванню автоматичного приводу, який може розміщуватися в різних місцях. Кріпити привід можна до стулок або стійок воріт, до несучих колон конструкції або зовні всієї системи.

Підйомні ворота

Підйомні механізми

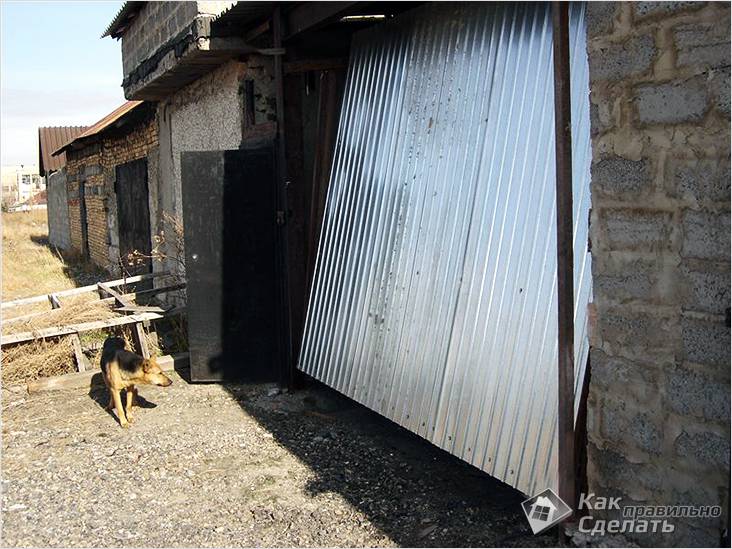

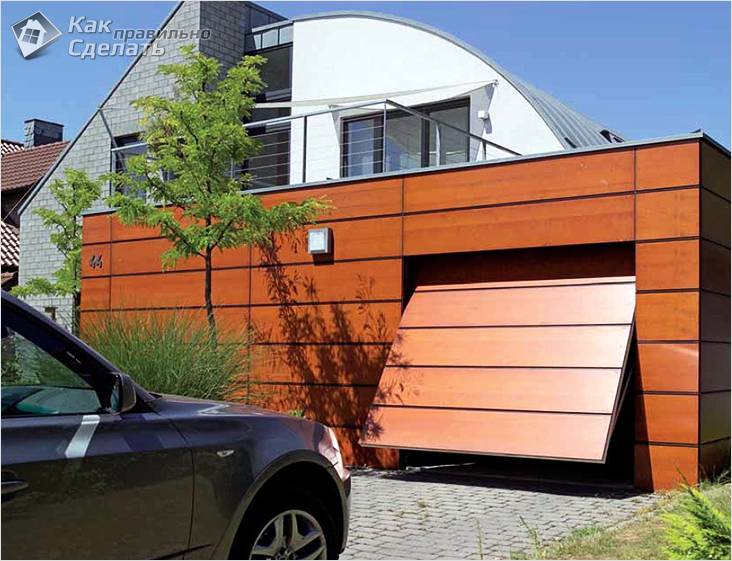

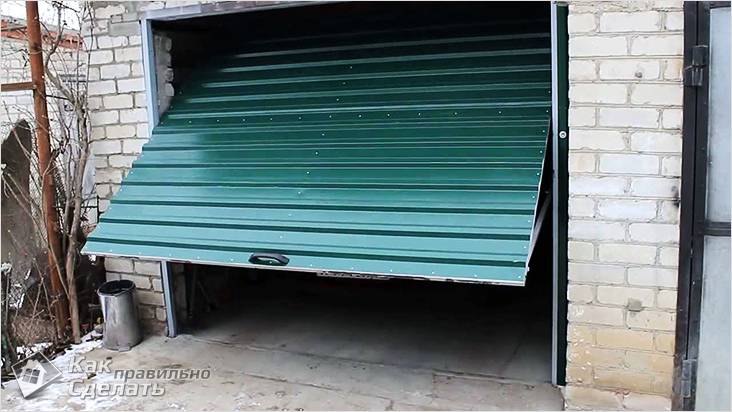

Що стосується відкатних та розпашних воріт, то вони використовуються як для облаштування гаражів, так і для в’їзду у двір. Підйомні ворота встановлюють виключно в гаражах. Вони являють собою полотно, піднімаючись і зрушується під стелю приміщення.

Підйомні ворота користуються великим попитом серед споживачів, так як відрізняються зручністю в процесі експлуатації, високими захисними властивостями від несанкціонованого проникнення, а також доступною ціною.

Підвиди

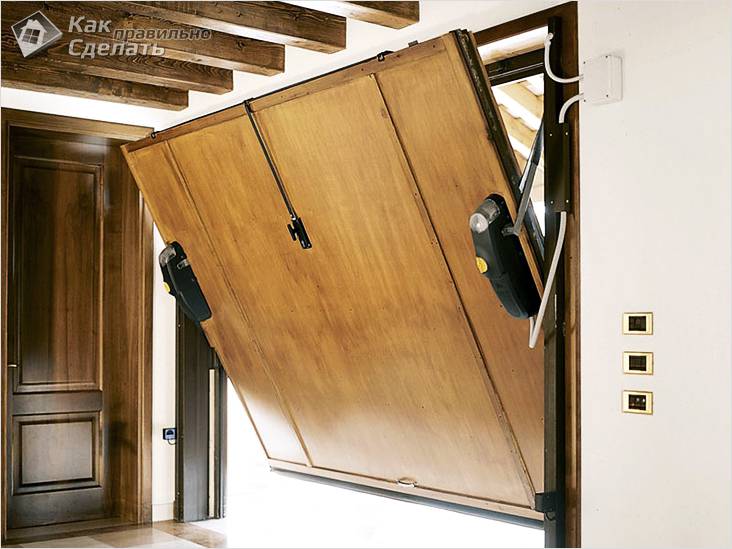

Підйомні ворота можна поділити на 2 підвиди: поворотні і секційні. Якщо говорити в цілому, то конструкція цих воріт схожа, є відмінності в наборі комплектуючих, а також порядку і способу їх установки.

Істотне розходження полягає в тому, що секційні ворота більш рухливі та гнучкі, відрізняються більшою надійністю, а поворотні конструкції – більш прості. Безпека останніх забезпечується тільки за рахунок цілісності полотна.

Секційні ворота виготовляються з сендвіч-панелей і тільки, а для поворотних може бути використаний профлист, дерево або утеплені панелі.

Економимо кошти, робимо самі

Є 2 варіанти економії без втрати якості:

• Встановити ворота від виробника з доданою до них схемою.

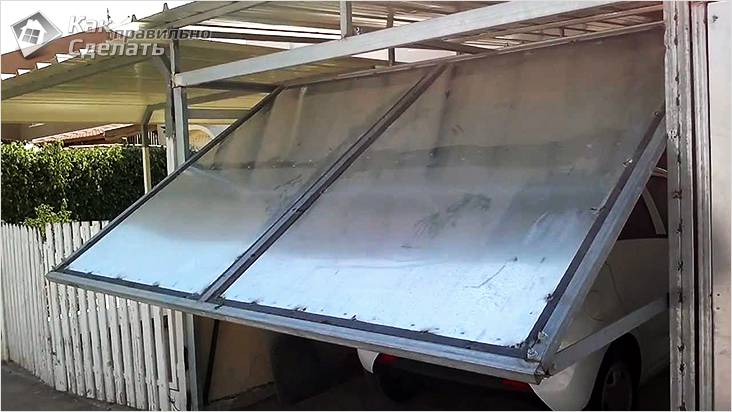

• Самостійно виготовити підйомно-поворотні ворота за кресленнями.

Який з цих варіантів обрати – вирішувати вам. Однак, якщо ви, таки зупиніться на другому варіанті, то краще відразу віддати перевагу більш простої конструкції підйомно-поворотних воріт.

Щоб максимально заощадити на матеріалах, вам слід точно провести їх розрахунок, щоб придбати реально необхідну їх кількість.

Конструкція

Щоб заощадити можна пожертвувати зовнішнім виглядом воріт, відмовившись від їх декорування. Що стосується підйомного механізму, то тут теж можна заощадити, встановивши ручний привід. Але, погодьтеся, використання автоматичного електромеханічного пристрою більш зручно. Не хотілося б економити на шкоду комфорту.

Технологічна послідовність виготовлення

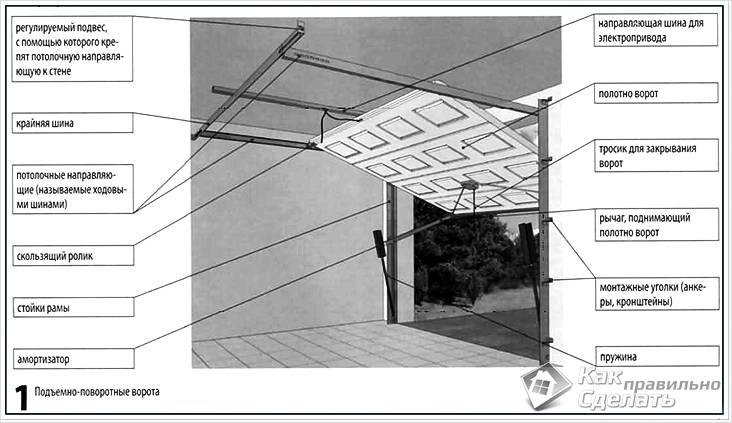

Основні елементи підйомних воріт – каркас, полотно і підйомний механізм. В якості полотна може служити будь-який матеріал, який би відповідав екстер’єру вашого будинку. Каркас робиться з металевого профілю або труб квадратного перерізу. Їх можна скріпити між собою зварювальним швом або болтовим кріпленням. Що стосується підйомного механізму, то вибір буде більш складним:

• Шарнірно-важільний механізм – передбачає точне вибудовування напрямних по вертикалі, що забезпечують плавне пересування воріт вгору/вниз.
• Система противаг передбачає пропуск троса через блок, на який закріплюється противагу. Така конструкція має право на життя в тих випадках, коли мова йде про встановлення великовагових воріт.

Каркас

Отже, вам знадобиться:

1. Профіль/квадратна труба для каркаса.
2. Кріплення.
3. Швеллерный кронштейн.
4. Штирі.
5. Пружина.

Напрямна

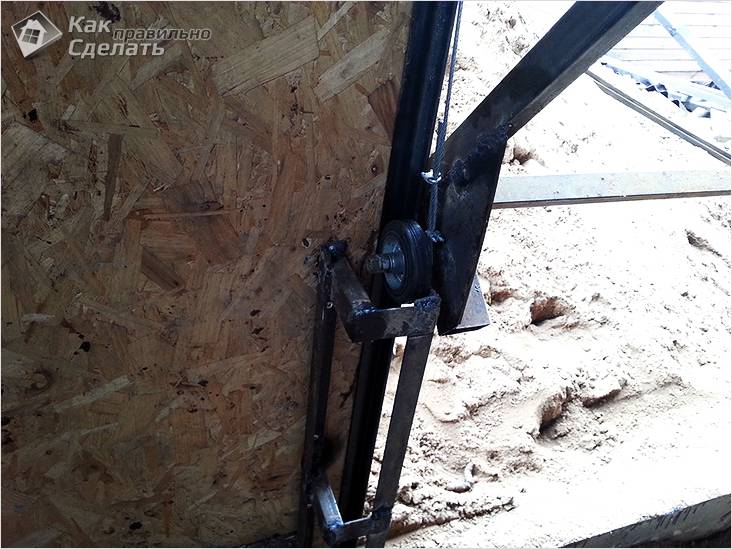

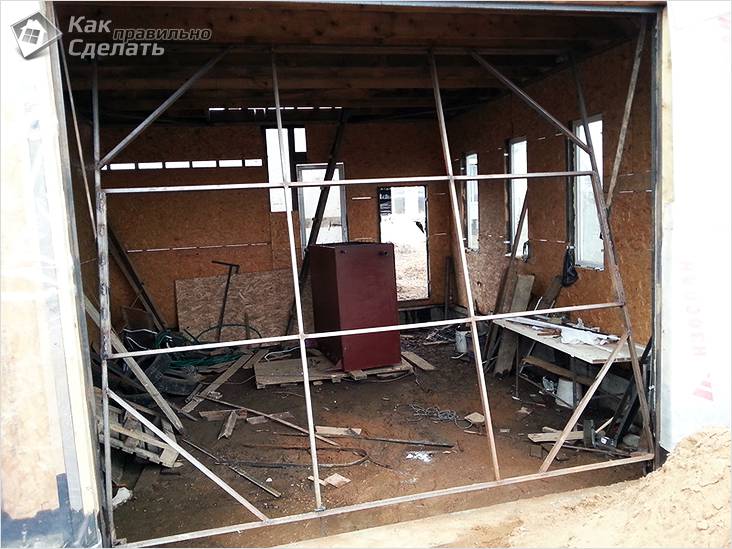

Для початку потрібно зробити каркас. Заглубите його в бетонну основу на кілька сантиметрів. Його потрібно встановити в отворі і закріпити штирями. Після цього зберіть полотно, яке потрібно обшити металевим щитом. Зробіть на полицях отвори для установки пружинного кронштейна та монтажу до стійок. Крім того, потрібно зробити отвори для швелерного кронштейну, на який буде спиратися пружина.

Тепер потрібно попрацювати з пружиною. Її потрібно з’єднати з кронштейном. Зробити це можна за допомогою металевої регулювальної пластини. Потім зробіть зачепи і додайте регулятор натягу внизу.

Ходова

Наступним етапом потрібно зробити і закріпити шарнірний вузол і пластину з отвором на раму, а відповідно і торець важеля. Після виготовте рейки з куточків. Один кінець рейки потрібно приварити до згаданої вище пластині, до якої приварюється швелер. Потім його потрібно закріпити на стельової частини каркаса.

Важливо максимально горизонтально встановити направляючі. Так, ви забезпечите безперешкодне відкриття/закриття підйомних воріт. Тепер проводиться установка полотна, а також автоматики.

Відео

Фото

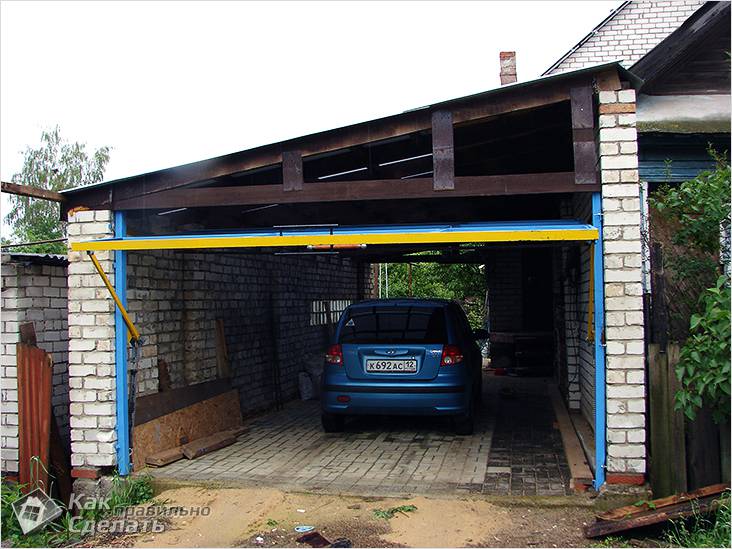

На фотографіях ви зможете наочно побачити варіанти виготовлення автоматичних воріт:

Схеми

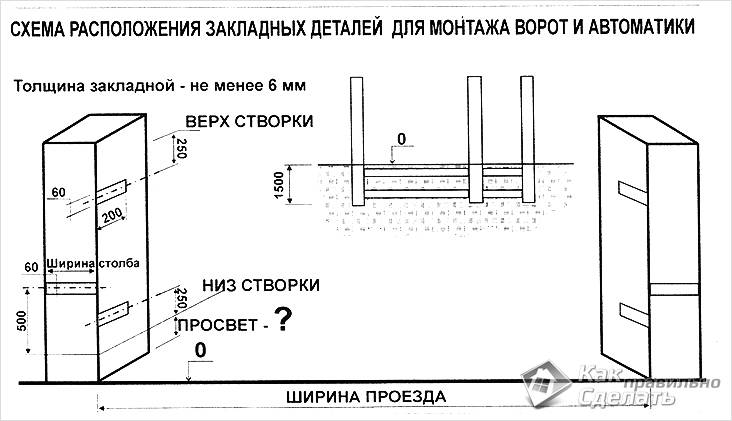

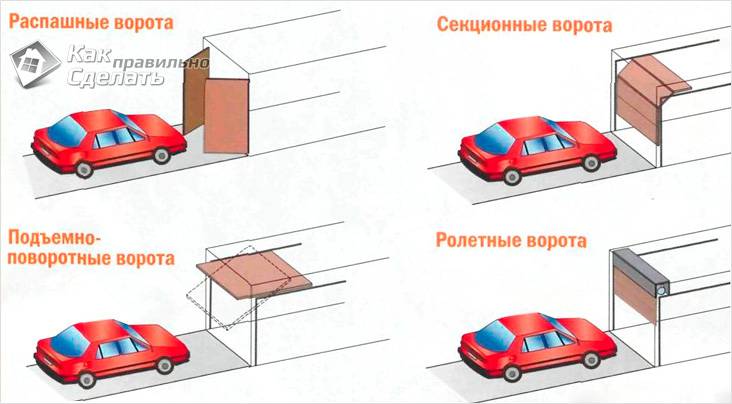

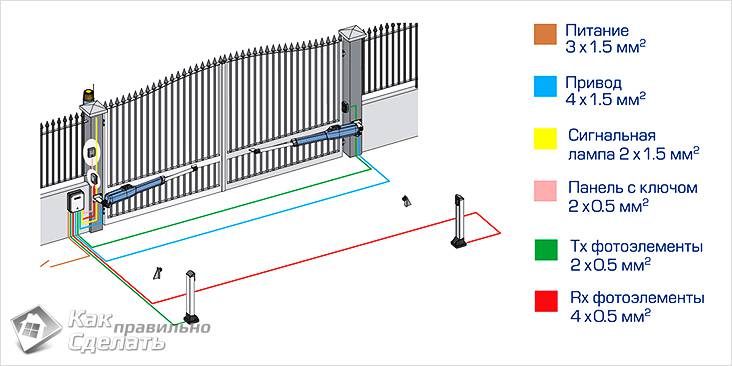

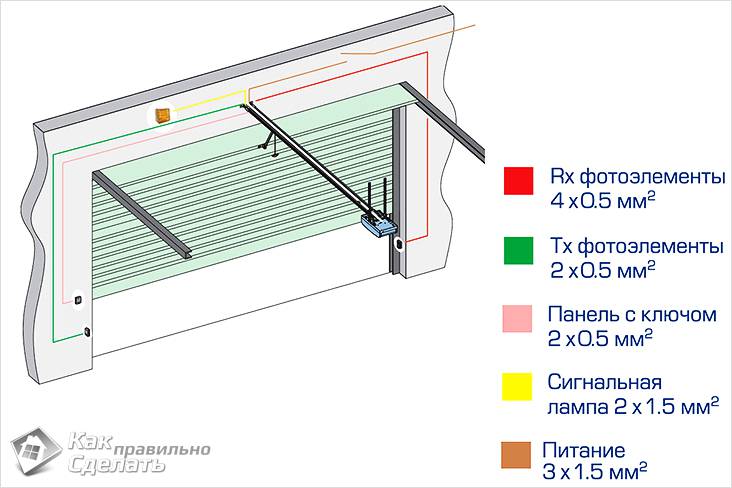

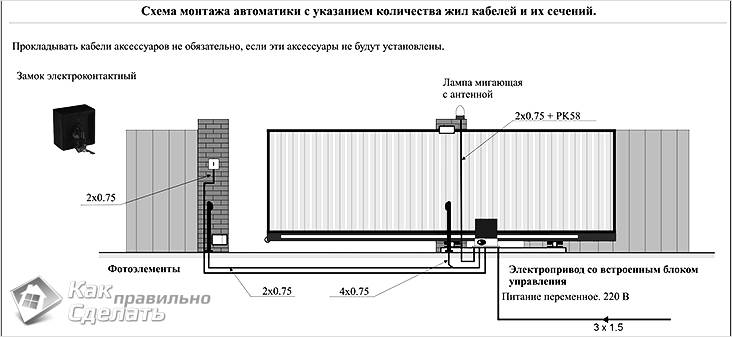

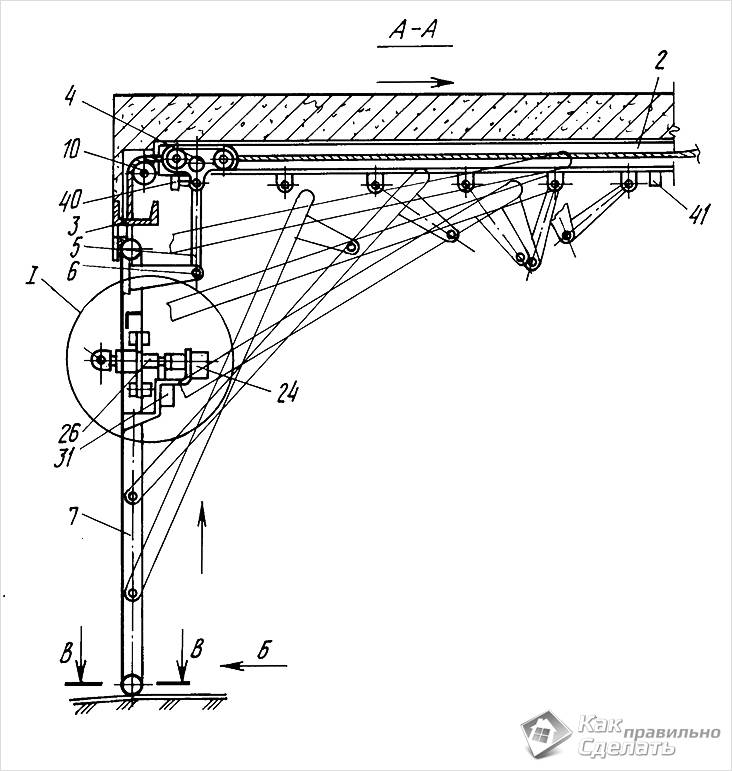

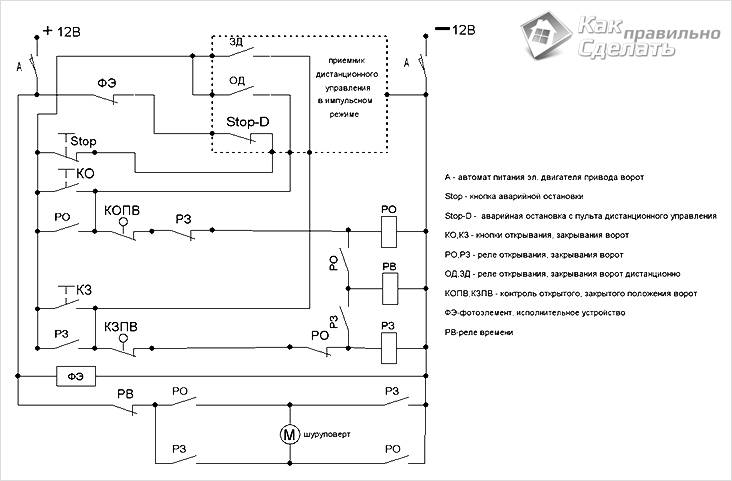

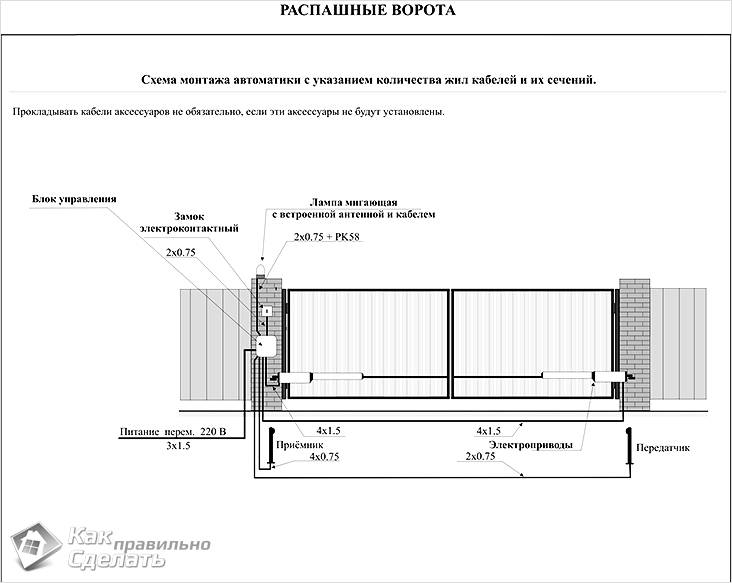

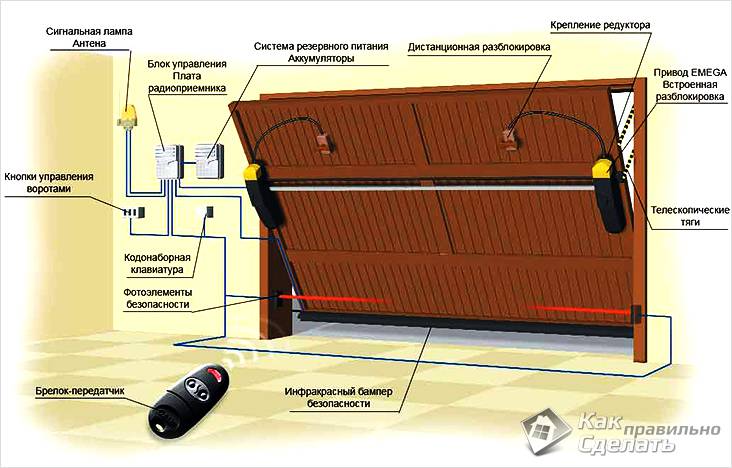

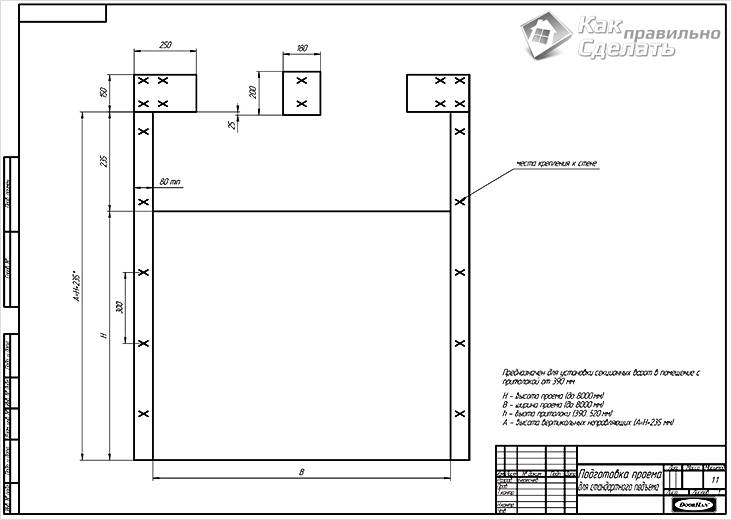

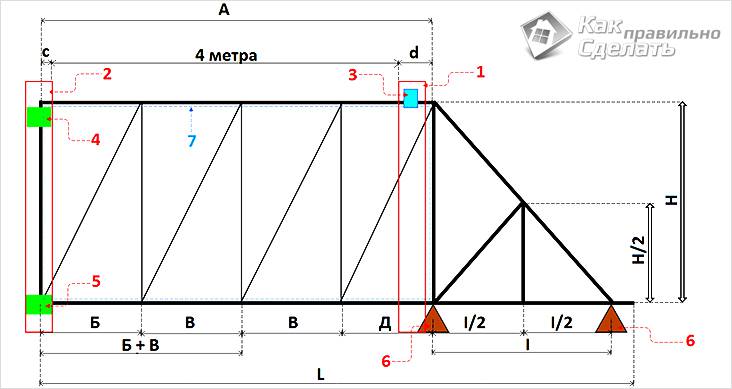

Надані схеми допоможуть вам сконструювати власну модель автоматичних воріт:
